材質	不銹鋼
公稱通徑	15-100
連接形式	卡套
適用介質	其它
品牌	川滬牌
型號	ZJRS

氣動衛生級調節閥（衛生級氣動薄膜調節閥）

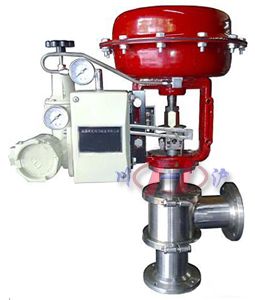

ZJRS氣動衛生級調節閥（整體不銹鋼）	ZJRS氣動衛生級調節閥（本體不銹鋼）

■ 產品概述

ZJRS氣動衛生級調節閥適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。采用多彈簧薄膜執行機構及衛生級調節閥閥體組成，氣動衛生級調節閥具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調范圍廣、流量精度高，完全符合IEC534-1978標準，閥門泄漏量符合ANSIB16.104標準。
氣動薄膜衛生級調節閥采用角型設計確保閥門自排放，標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥體和閥帽，使閥門打開和維修快捷容易，使過程停機時間縮短。

■ 主要技術參數 ● 閥體

閥體形式	角型鑄造球型閥
公稱通徑	DN15～100mm
公稱壓力	PN1.0MPa
連接形式	卡箍式、螺紋式、法蘭式（如無合同約定，將按卡箍式連接供貨）
閥蓋形式	標準型-17～+230℃、高溫型+230～+450℃
壓蓋型式	螺栓壓緊式
密封填料	三元乙丙橡膠、聚四氟乙烯

● 閥內件

閥芯形式	單座柱塞型閥芯
流量特性	線性、等百分比

● 執行機構及附件、作用形式

執行器名稱	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHAB-34
有效面積（cm2）	350	350	560
行程	10、16	25	40
彈簧范圍	1.5～3kg/cm2（0.15～0.3MPa）
膜片材料	乙丙橡膠夾尼龍布
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式（B）—失氣時閥位開（FO）；氣開式（K）—失氣時閥位關（FC）

■ 主要內部結構圖

衛生級調節閥（老型）	衛生級調節閥（新型）

■ 主要零件材料

1	閥體	304	314	316	316L
2	閥座	304	314	316	316L
3	墊片	聚四氟乙烯（PTFE）
4	閥芯閥桿	304	314	316	316L
5	卡箍	304	314	316	316L
6	密封墊	聚四氟乙烯（PTFE）
7	閥蓋	304	314	316	316L
8	填料	V型聚四氟乙烯（PTFE）
9	彈簧	304	314	316	316L
10	螺母	304	314	316	316L

■ 主要性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死區%			≤3.0	≤0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			50：1

■ 額定流量系數Kv、額定行程、配用執行器型號

公稱通徑 DN（mm）		15	20	25	32	40	50	65	80	100
閥座直徑 dN（mm）		15	20	25	32	40	50	65	80	100
額定流量系數KV	線性	5.2	6.3	6.9	11.2	17.6	27.5	44.7	69.3	110
	等百分	4.8	5.6	6.3	10.5	16	25	40.5	63.6	100
額定行程		10	16		25			40
執行器型號		ZHA/B-22			ZHA/B-23			ZHA/B-34

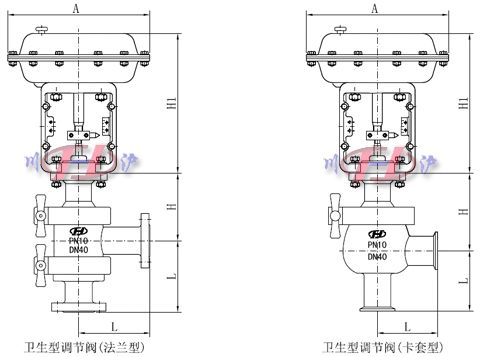

■ 主要外形及連接尺寸

公稱通徑 DN（mm）		15	20	25	32	40	50	65	80	100
L	法蘭式	由于該閥門為訂做產品，所有外型結構尺寸需以工程師設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。
	卡箍式
H	法蘭式
	卡箍式
H1
A

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
