材質	碳鋼
連接形式	法蘭
品牌	川滬
型號	ZRSN

一、電動雙座調節閥 概述

　　電動雙座調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

二、電動雙座調節閥 主要零件材料及結構圖

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座	304	304	316	316L
3	閥芯	304	304	316	316L
4	導向套	WCB	CF8	CF8M	CF3M
5	閥蓋	WCB	CF8	CF8M	CF3M
6	填料	PTFE/柔性石墨
7	彈簧	65Mn	304	316	316L
8	螺母	304	304	316	316L
9	閥桿	304	304	316	316L

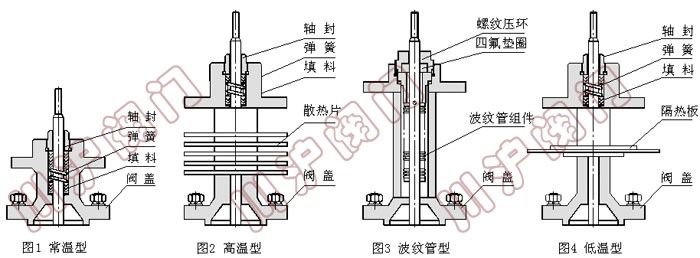

三、電動雙座調節閥 閥蓋形式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、電動雙座調節閥 主要技術參數

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 (KV)	直線	7.6	12.1	19.4	30.3	48.3	75.9	121	194	302	484	759	1210	1936
	等百 分比	6.9	11	17.6	27.5	44	69.3	110	176	275	440	693	1100	1760
額定行程L（mm）		16		25			40			60			100
公稱壓力PN（MPa）		1.6? 2.5? 4.0? 6.4
執行機構型號	PSL	201/202		204			208			312			320
	3810L	3810LSA-08		3810LSA-20			3810LSB-30			3810LSB-50			3810LSC-65
固有流量特性		直線、等百分比
固有可調比		50：1
工作溫度t（℃）		普通型：鑄鋼-40-250；鑄不銹鋼-60-250??? 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
輸入信號		0-10mADC、4-20mADC、220VAC（開關信號）
電源電壓		220VAC? 50Hz

本公司供應電動雙座調節閥，品牌川滬，型號ZRSN。參數為：材質：碳鋼，連接形式：法蘭。質量保證，歡迎咨詢洽談。
