MFZ-1煤礦儀器檢測用仿真電路

MFZ-2煤礦儀器檢測用仿真電路

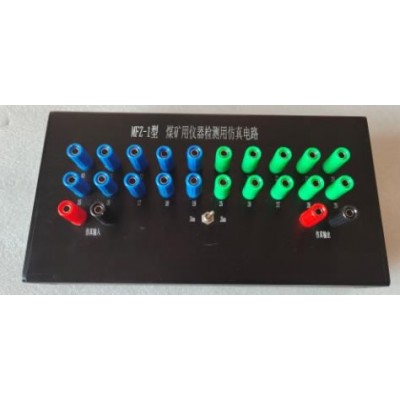

MFZ-1煤礦儀器檢測用仿真電路

通量科技（南通）有限公司MFZ-1煤礦儀器檢測用仿真電路符合JJG1093-2013《礦用一氧化碳檢測報警器計量檢定規程》、JJG1133-2017《煤礦用高低濃度甲烷傳感器計量檢定規程》、JJG 1138-2017《煤礦用非色散紅外甲烷傳感器計量檢定規程》、JJG 1087-2013《礦用氧氣檢測報警器計量檢定規程》、JJG1161-2019《礦用硫化氫氣體檢測儀計量檢定規程》、MT/T 772-1998《煤礦監控系統主要性能測試方法》要求。

技術指標

1、模擬信號傳輸距離2km。

2、平衡均勻電路設計。

3、元器件參數：R=3.2Ω；L=0.2mH；C=0.06μF。

4、負載電阻：500Ω，精度 0.01%。

MFZ-2煤礦儀器檢測用仿真電路

通量科技（南通）有限公司MFZ-2煤礦儀器檢測用仿真電路符合 JJG1093-2013《礦用一氧化碳檢測報警器計量檢定規程》、JJG1133-2017《煤礦用高低濃度甲烷傳感器計量檢定規程》、JJG 1138-2017《煤礦用非色散紅外甲烷傳感器計量檢定規程》、JJG 1087-2013 《礦用氧氣檢測報警器計量檢定規程》、JJG 1161-2019 《礦用硫化氫氣體檢測儀計量檢定規程》、MT/T 772-1998 《煤礦監控系統主要性能測試方法》要求。
JJG 678-2007《催化燃燒式甲烷測定器計量檢定規程》頻率信號、 電流信號、負載特性（500Ω）。

技術指標

1、模擬信號傳輸距離2km。

2、平衡均勻電路設計。

3、元器件參數：R=3.2Ω；L=0.2mH；C=0.06μF 。

4、電流表參數：（-1.9999～+1.9999）A,分度值 0.0001A，準確度：0.1%±3 個字。

5、頻率表參數：電平脈沖信號（建議輸入信號電壓：高電平H= 4V～30V，低電平 L= -30V～-0.6V），頻率測量范圍：（0.5～9999）Hz；準確度：0.5%±3個字。

6、負載電阻：500Ω，精度 0.01%。
