| 產品名稱： | 磅級Y型截止閥 | 產品型號： | J65Y |
| 公稱通徑： | DN15～DN300 | 結構形式： | 截止式 |
| 公稱壓力： | 1500LB～2500LB | 連接方式： | 焊接、法蘭 |
| 適用溫度： | -29oC～+550oC | 驅動方式： | 手輪、傘齒輪、電動 |
| 閥體材質： | 鍛鋼、碳鋼、鉻鉬釩鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體 | 生產廠家： | 浙江高川機械科技有限公司 |
產品說明
J65Y-磅級Y型截止閥的閥體閥蓋為整體鍛制而成，強度高，造型美觀，材質可靠。中腔采用自緊密封結構，壓力越高，密封性越好。獨特的不銹鋼自密封圈，拆裝方便，密封可靠。閥桿表面經超強致密耐磨處理，耐磨耐蝕，啟閉磨擦小，確保產品無外漏之虞。
技術要求
1、閥門設計與制造按API 623-2013、JIS E101和NB/T 47044-2014等的規定；
2、閥門試驗按API 598-2009等的規定；
3、結構長度按ASME B16.10-2009、JIS E101和NB/T 47044-2014等的規定,或按企標長度或用戶提供尺寸；
4、焊接坡口按ASEM B16.25-2012、GB/T 12224-2005、/T 3595-2002，NB/T 47044-2014和電力工業管理標準78DG等的規定或用戶提供尺寸；
5、壓力溫度額定值按ASME B16.34-2013等的規定。
主要材質零件（表一）
| 閥體 | WCB | WC1 | WC6 | WC9 |
| 閥蓋 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
| 支架 | WCB | WCB | WCB | WCB |
| WC1 | WC6 | WC9 |
| 閥瓣 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
| 閥桿 | 25Cr2MoV | 25Cr2MoV | 20Cr1Mo1V1A | 20Cr1Mo1V1A |
| 閥座 | 25 | 15Cr1MoA | 12Cr1MoVA | 12Cr1MoVA |
| 密封環 | 增強柔性石墨 |
| 填料 | 增強柔性石墨 |
| 閥桿螺母 | ZCuA110Fe3 |
主要材質零件（表二）
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM |
| A105 | A182F22 | A182F304(L) | A182F316(L) |
| 1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 閥桿 | A182 F6 | A182F304(L) | A182F316(L) |
| 4 | 密封螺母 | A105 | A182F304 | A182F304(L) | A182F316(L) |
| 5 | 填料 | 柔性石墨 | PTFE |
| 6 | 密封圈 | F182F304L | A182F316(L) |
| 7 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
| 8 | 填料壓套 | A276 420 | A182 F304 |
| 9 | 填料壓板 | A216WCB | A351CF8 |
| 10 | 銷釘 | A276420 | A182F304 |
| 11 | 活節螺栓 | A193 B7 | A193B16 | A193B8 | A1983 B8M |
| 12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 13 | 油嘴 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 14 | 閥桿螺母 | A276 F410 |
| 15 | 閥蓋 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 16 | 銘牌 | SS |
| 17 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
| 18 | 手輪 | A197 |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 |
| 適用溫度 | ～29℃～425℃ | ～29℃～550℃ | ～29℃～200℃ |

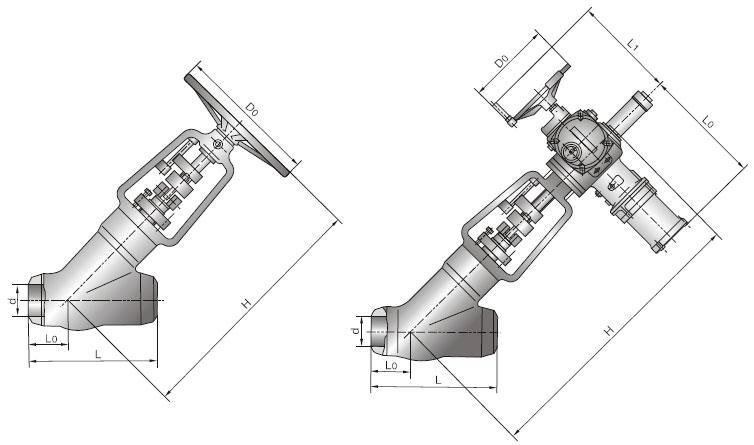

外形結構圖
主要外形尺寸
| 公稱通徑NPS(in) | 主要外形尺寸和連接尺寸（mm） |
| d | L | L0 | H | D0 |
| J65Y-1500Lb |
| 2 1/2 | 56 | 330 | 130 | 670 | 360 |
| 3 | 64 | 368 | 140 | 750 | 460 |
| 4 | 84 | 457 | 170 | 830 | 510 |
| 5 | 100 | 533 | 185 | 910 | 560 |
| 6 | 126 | 610 | 190 | 1100 | 610 |
| J65Y-2500Lb |
| 2 | 38 | 310 | 120 | 550 | 300 |
| 2 1/2 | 46 | 340 | 130 | 670 | 360 |
| 3 | 54 | 390 | 147 | 750 | 460 |
| 4 | 70 | 480 | 170 | 830 | 720 |
主要外形尺寸
| 公稱通徑NPS(in) | 主要外形尺寸和連接尺寸（mm） | 電動裝置 |
| d | L | Lo | H | Do | L1 | L2 |
| J965Y-1500Lb |
| 3 | 64 | 368 | 140 | 990 | 305 | 410 | 565 | SMC-0 |
| 4 | 84 | 457 | 170 | 990 | 305 | 420 | 654 | SMC-1 |
| 5 | 100 | 533 | 185 | 1115 | 305 | 420 | 654 | SMC-1 |
| 6 | 126 | 610 | 190 | 1763 | 457 | 440 | 688 | SMC-2 |
| 8 | 158 | 762 | 262 | 2026 | 457 | 440 | 688 | SMC-2 |
| J965Y-2000Lb |
| 4 | 80 | 457 | 170 | 990 | 305 | 420 | 654 | SMC-1 |
| 5 | 96 | 533 | 185 | 1115 | 305 | 420 | 654 | SMC-1 |
| 6 | 118 | 610 | 190 | 1423 | 457 | 440 | 688 | SMC-2 |
| 8 | 148 | 762 | 262 | 1615 | 457 | 440 | 688 | SMC-2 |
| 10 | 180 | 914 | 300 | 2240 | 610 | 715 |
| SMC-4 |
| 12 | 222 | 1041 | 360 | 2490 | 610 | 715 |
| SMC-4 |
| J965Y-2500Lb |
| 2 | 38 | 310 | 120 | 810 | 305 | 400 | 555 | SMC-00 |
| 2 1/2 | 46 | 340 | 130 | 895 | 305 | 400 | 555 | SMC-00 |
| 3 | 54 | 390 | 140 | 985 | 305 | 410 | 565 | SMC-0 |
| 4 | 70 | 480 | 170 | 990 | 305 | 420 | 654 | SMC-1 |
| 5 | 86 | 580 | 185 | 1115 | 305 | 420 | 654 | SMC-1 |
| 6 | 104 | 630 | 200 | 1280 | 457 | 440 | 688 | SMC-2 |
| 8 | 130 | 770 | 260 | 1615 | 457 | 440 | 688 | SMC-2 |
| 10 | 162 | 930 | 300 | 1930 | 610 | 690 |
| SMC-3 |
| 12 | 210 | 1060 | 360 | 2240 | 610 | 715 |
| SMC-4 |
| 14 | 234 | 1160 | 395 | 2420 | 610 | 715 |
| SMC-4 |
| J965Y-3500Lb |
| 3 | 48 | 470 | 150 | 1005 | 305 | 410 | 565 | SMC-0 |
| 4 | 60 | 550 | 115 | 1133 | 305 | 410 | 565 | SMC-0 |
| 5 | 74 | 660 | 200 | 1280 | 305 | 420 | 654 | SMC-1 |
| 6 | 88 | 790 | 230 | 1320 | 305 | 420 | 654 | SMC-1 |
