標準	其它
材質	不銹鋼
工作溫度	其它
公稱通徑	3-13
連接形式	其它
流動方向	其它
密封形式	其它
驅動方式	其它
適用介質	其它
形態	其它
零部件及配件	其它
壓力環境	其它
類型(通道位置)	其它
品牌	熊川
型號	3系列

用于對流體流量的精密調節； **高工作壓力3000psig（207 bar）； 工作溫度：-23℃~204℃（配置氟橡膠） 流量系數 Cv：0.024 可提供直通或直角型連接； 可用于面板安裝； 可用于真空及正壓，適用于氣體及液體，廣泛應用于多種流體系統領域； 提供公制2mm～8mm，英制1/16in.～1/4in. 卡套及管螺紋接口。

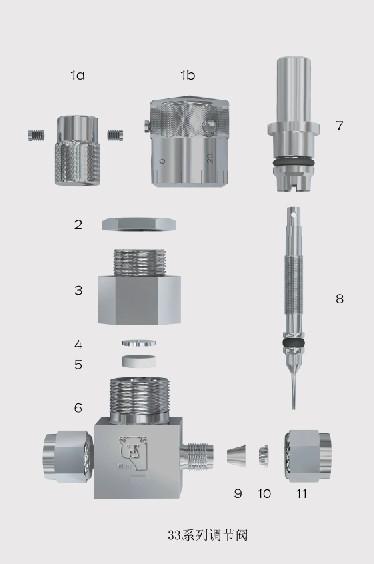

結構組成及材料

結構尺寸及訂購號

33系列直通型

H為手柄全開時的**大高度,全開位置**大高度H+8.5毫米；
A、B、C為手預緊時的尺寸。


注：圖示尺寸為手動預緊狀態，僅供參考，并可變更。

33S系列直角型

H為手柄全開時的**大高度，全開位置**大高度H+8.5毫米；
A、B、C為手預緊時的尺寸。


注：圖示尺寸為手動預緊狀態，僅供參考，并可變更

例如：入出口連接1/4in. Tube管，氟橡膠密封的直通型不銹鋼調節閥。訂購號為：SS-33S4FF
咨詢更多產品尺寸，敬請來電。

選用調節閥的重要信息：
調節閥功能是對流體流量的精密調節，不建議頻繁截止。若實現截止功能建議選用球閥或截止閥。

壓力溫度等級表

測試
每個調節閥都在工廠用7MPa氮氣通過密封測試；

氧氣服務危險性
如要獲得更多有關富氧系統危險性的信息，請參閱熊川氧氣系統安全技術報告，Q-XCF-030-2011；

清洗和包裝
產品出廠前均100％經過清洗和包裝，依據熊川標準Q-XCF-020-2011；

特種合金（所有系列）
可提供合金C-276、合金B-2、合金400、鈦合金等材料來制造，詳情敬請來電咨詢。

安全的產品選擇
選擇產品時，必須考慮總體系統設計以保證獲得安全的、無故障的性能。功能、材料兼容性、充分的額定值、正確的安裝、使用和維護是系統設計師和用戶的責任。

警告：切勿將零件與其他制造廠生產的相混用或互換
