材質	鑄鐵
產品別名	電磁換向閥
公稱通徑	10
公稱壓力	25
類型	方向閥
連接形式	快裝
流動方向	換向
驅動方式	電磁
適用范圍	機械行業
適用介質	油品
適用溫度	60
形態	柱塞式
類型（通道位置）	先導式
零部件及配件	配件
主體材料	鑄鐵
品牌	榆次油研
型號	DSG-03-3C4-A100-50

本公司供應電磁換向閥,液壓閥,液壓電磁閥，品牌榆次油研，型號DSG-03-3C60-A240-N1-50。參數為：類型方向閥，材質鑄鐵，類型（通道位置）其它，連接形式快裝，驅動方式電磁，適用范圍機械行業。質量保證，歡迎咨詢洽談。

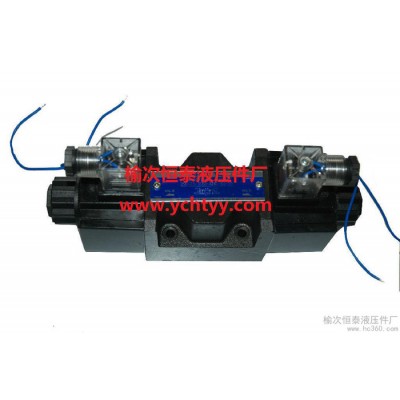

榆次油研電磁換向閥DSG-03-3C2-D24-N1-50的詳細描述：

常規型
可應用于高壓31.5MPa、大流量(120L/min)的場合使用。

無沖擊型
　　能夠把換向時的噪聲和配管的振動抑制到很小。
　　本公司還提供不改變上述閥類的性能，能用約10mA的電流信號控制、符合計算機控制時代要求的微電流信號操作型。

規格

類別	型號	**大流量 L/min	**高使 用壓力 MPa	**高允 許背壓 MPa	**高切換 頻率 次/分	質量kg
						電磁鐵類別
						AC	DC，R，RQ
常規型	DSG-03-3C※-※-50	120	31.5 (僅滑閥 機能60型 25)	16	240 (R型電磁鐵 為120)	3.6	5
	DSG-03-2D2-※-50
	DSG-03-2B※-※-50					2.9	3.6
無沖擊型	S-DSG-03-3C※-※-50	120	16	16	120	-	5
	S-DSG-03-2B2-※-50						3.6

型號說明

F-	S-	DSG	-03	-2	B
特殊密封	類別	系列號	公稱尺寸	位置數	滑閥彈簧 安裝形式
F:使用磷酸酯基工作液時標注	常規型	DSG: 電磁換向閥 (板式連接)	01	3	C:彈簧對中
				2	D:無彈簧定位
					B:彈簧偏置
	S：無沖擊型			3	C:彈簧對中
				2	B:彈簧偏置

2	A	-D24	-C	-N	-50	-L
滑閥機能	彈簧偏置 與中立時 標注	線圈型號	手動操作 形式	電氣接線 形式	設計號	電磁鐵 反裝
2,3,4 40,60, 9,10,12	-	交流AC A100, A120,A200, A240 直流DC D12,D24,D100 交流(本整型) AC→DC R100,R200 交流(本整快 速復位型) RQ100、RQ200	無記號: 帶手動推桿 C:帶手動 鎖緊按鈕 (可供選擇)	無記號: 接線盒型 N:DIN 插入式 (可選擇) N1:帶通電 指示燈的 插入式DIN (可選擇)	50	-
2	-
2 3 8	A B					L:反裝電磁 鐵時標注
2 4	-	直流DC D12,D24,D100 交流(本整型) AC→DC R100,R200 交流(本整快 速復位型) RQ100、RQ200	無記號: 帶手動推桿 C:帶手動 鎖緊按鈕 (可供選擇)	無記號: 接線盒型 N:插入式 (可供選擇) N1:帶通電 指示燈的 插入式 (可供選擇)	50	-
2	A B
						L:反裝電磁 鐵時標注

　　在交直轉換型(線圈符號R※)中，沒有提供帶N1通電指示燈的插入(DIN)連接式本整型電磁鐵。
　　本整型快速復位型電磁鐵無通電指示燈N1型及N型的插入連接型。

件安裝螺釘

名稱·規格	備注
內六角螺釘： 4- M6×35L…4個	安裝力矩：12-15Nm

DSG-03-3C4-A240-N1-50,DSG-03-3C4-D24-N1-50,DSG-03-3C4-A110-N1-50,DSG-03-3C4-A120-N1-50,DSG-03-3C4-D12-N1-50，DSG-03-3C2-A240-N1-50,DSG-03-3C2-D24-N1-50,DSG-03-3C2-A110-N1-50,DSG-03-3C2-A120-N1-50,DSG-03-3C2-D12-N1-50
DSG-03-2B2-A240-N1-50,DSG-03-2B2-D24-N1-50,DSG-03-2B2-A110-N1-50,DSG-03-2B2-A120-N1-50,DSG-03-2B2-D12-N1-50
DSG-03-3C3-A240-N1-50,DSG-03-3C3-D24-N1-50,DSG-03-3C3-A110-N1-50,DSG-03-3C3-A120-N1-50,DSG-03-3C3-D12-N1-50
DSG-03-3C60-A240-N1-50,DSG-03-3C60-D24-N1-50,DSG-03-3C60-A110-N1-50,DSG-03-3C60-A120-N1-50,DSG-03-3C60-D12-N1-50
DSG-03-2B2B-A240-N1-50,DSG-03-2B2B-D24-N1-50,DSG-03-2B2B-A110-N1-50,DSG-03-2B2B-A120-N1-50,DSG-03-2B2B -D12-N1-50
DSG-03-2B8-A240-N1-50,DSG-03-2B8-D24-N1-50,DSG-03-2B8-A110-N1-50,DSG-03-2B8-A120-N1-50,DSG-03-2B8-D12-N1-50
DSG-03-3C9-A240-N1-50,DSG-03-3C9-D24-N1-50,DSG-03-3C9-A110-N1-50,DSG-03-3C9-A120-N1-50,DSG-03-3C9-D12-N1-50
DSG-03-3C5-A240-N1-50,DSG-03-3C5-D24-N1-50,DSG-03-3C5-A110-N1-50,DSG-03-3C5-A120-N1-50,DSG-03-3C5-D12-N1-50
DSG-03-3C10-A240-N1-50,DSG-03-3C10-D24-N1-50,DSG-03-3C10-A110-N1-50,DSG-03-3C10-A120-N1-50,DSG-03-3C10-D12-N1-50
DSG-03-3C12-A240-N1-50,DSG-03-3C12-D24-N1-50,DSG-03-3C12-A110-N1-50,DSG-03-3C12-A120-N1-50,DSG-03-3C12-D12-N1-50
DSG-03-2B3B-A240-N1-50,DSG-03-2B3B-D24-N1-50,DSG-03-2B3B-A110-N1-50,DSG-03-2B3B-A120-N1-50,DSG-03-2B3B -D12-N1-50
DSG-03-2B3A-A240-N1-50,DSG-03-2B3A-D24-N1-50,DSG-03-2B3A-A110-N1-50,DSG-03-2B3A-A120-N1-50,DSG-03-2B3A-D12-N1-50
DSG-03-2B60A-A240-N1-50,DSG-03-2B60A-D24-N1-50,DSG-03-2B60A-A110-N1-50,DSG-03-2B60A-A120-N1-50,DSG-03-2B60A-D12-N1-50
DSG-03-2B60B-A240-N1-50,DSG-03-2B60B-D24-N1-50,DSG-03-2B60B-A110-N1-50,DSG-03-2B60B-A120-N1-50,DSG-03-2B60B-D12-N1-50
DSG-03-2D2-A240-N1-50,DSG-03-2D2-D24-N1-50,DSG-03-2D2-A110-N1-50,DSG-03-2D2-A120-N1-50,DSG-03-2D2-D12-N1-50

DSG-03-2B3-A240-N1-50,DSG-03-2B3-D24-N1-50,DSG-03-2B3-A110-N1-50,DSG-03-2B3-A120-N1-50,DSG-03-2B3-D12-N1-50
