| 加工定制 | 是 |
| 材質 | 不銹鋼,鑄鋼 |
| 連接形式 | 法蘭 |
| 適用介質 | 水 |
| 壓力環境 | 常壓 |
| 工作溫度 | 常溫 |
| 流動方向 | 單向 |
| 驅動方式 | 氣動 |
| 零部件及配件 | 執行器 |
| 形態 | 隔膜式 |
| 類型(通道位置) | 二通式 |
| 標準 | 國標 |
| 密封形式 | 軟密封型 |
| 規格 | 20,32,50 |
| 品牌 | 豪能 |
| 型號 | ZJHP |

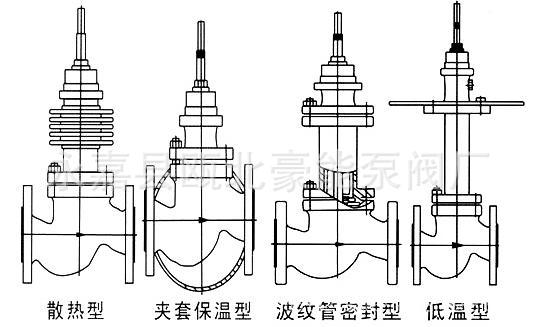

概述ZJHP氣動單座調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。 本產品操作穩定,具有可靠的動作特性,微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。 產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。適用液體溫度由-200℃至+560℃范圍內多種檔次。
主要零件材料| 零件名稱 | 材料 | 溫度范圍 | | 閥體上閥蓋 | HT200 | -20～200℃ | | ZG230-450 | -40～450℃ | | ZG1Cr18Ni9Ti | -250～550℃ | | ZG0Cr18Ni12Mo2Ti | -250～550℃ | | 閥芯、閥座 | 1Cr18Ni9 | -250～550℃ | | 0Cr18Ni12Mo2Ti | -250～550℃ | | 填 料 | 聚四氟乙烯 | -40～200℃ | | 膜 片 | 丁晴橡膠夾增強滌淪織物 | | | 壓縮彈簧 | 60Si2Mn | | | 膜 蓋 | A3 | |
|

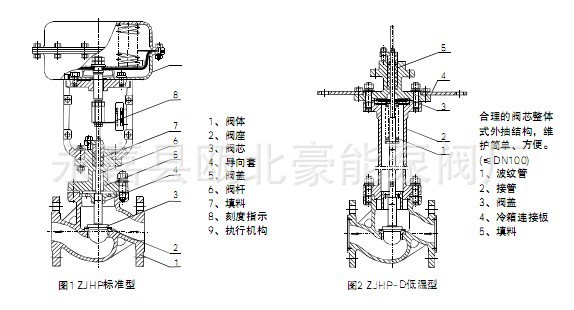

帶頂裝手輪機構 反作用式 |
主要技術參數和性能指標
調節機構主要技術參數
| 公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可與本公司 商洽生產 |
| 額定流量 系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 |
| 公稱壓力MPa | 0.6 1.6 4.0 6.4 |
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | | |

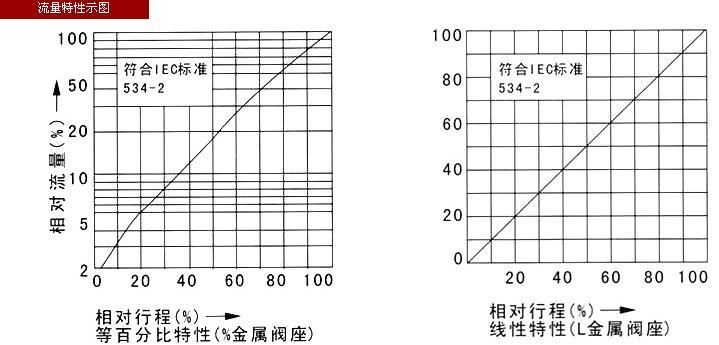

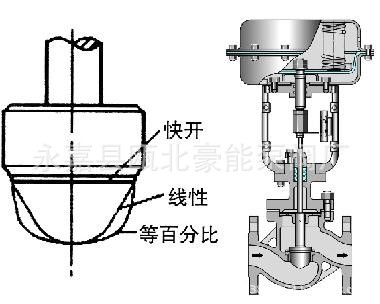

| 流量特性 | 直線、等百分比、快開型 |
| 介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ |
| 法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 |
| 閥體材質 | PN (MPa) | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M |
| 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
| 閥體型式 | 直通單座鑄造球型閥 |
| 閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
| 上閥蓋形式 | 普通式(常溫型)、熱片式(中溫型)、低溫型 |
| 可調比R | 50:1 |
| 氣源接頭 | M16×1.5 |
注：可為用戶提供ANSI、JIS法蘭的產品,結構長度也可按用戶需要確定。
執行機構主要技術參數| 型號 | ZHA-22 ZHB-22 | ZHA-23 ZHB-23 | ZHB-34 ZHB-34 | ZHA-45 ZHB-45 | ZHA-56 ZHB-56 | | 有效面積cm2 | 350 | 350 | 560 | 900 | 1600 | | 行程mm | 16 | 25 | 40 | 60 | 100 | | 彈簧范圍KPa | 20～100(標準):40～200; 80～240; 20～60; 60～100 |
|
帶側裝手動機構 正作用式 |
性能指標
| 項目 | 指標值 | 項目 | 指標值 |
| 基本誤差% | 不帶定位器 | ±5.0 | 始 終 點 偏 差 % | 氣關 | 不帶定位器 | 始點 | ±5.0 |
| 帶定位器 | ±1.0 | 終點 | ±2.5 |
| 回差% | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 |
| 終點 | ±1.0 |
| 帶定位器 | ≤1.0 | 氣開 | 不帶定位器 | 始點 | ±2.5 |
| 終點 | ±5.0 |
| 死區% | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 |
| 終點 | ±1.0 |
| 帶定位器 | ≤0.4 | 允許泄漏量L/h | 1×10-4×閥額定容量 |
| 額定行程偏差% | ±2.5 |
注：本產品執行GB/T4213-92國家標準。
允許壓差MPa
| 開關方式 | 執行機構型號 | 彈簧范圍KPa | 氣源壓力KPa | 需要附件 | 公稱通徑(閥座直徑)mm |
| 25 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
| (10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) |
| 氣 關 | ZHA -22 | 20～100 20～100 40～200 | 140 250 140 | P P P或R | 6.4 6.4 6.4 | 5.94 6.4 6.4 | 3.34 6.4 6.4 | 3.34 6.4 6.4 | 2.14 6.4 6.4 | | | | | | | | | | | |
| ZHA -23 | 20～100 20～100 40～200 | 140 250 400 | P P P或R | | | | | | 1.31 6.09 6.4 | 0.84 3.9 5.26 | 0.53 2.5 3.39 | | | | | | | | |
| ZHA -34 | 20～100 20～100 40～200 | 140 250 400 | P P P或R | | | | | | | | | 0.51 2.36 3.21 | 0.33 1.56 2.12 | 0.21 1.0 1.35 | | | | | |
| ZHA -45 | 20～100 20～100 40～200 | 140 250 400 | P P P或R | | | | | | | | | | | | 0.22 1.02 1.39 | 0.15 0.71 0.97 | 0.08 0.40 0.54 | | |
| ZHA -56 | 20～100 20～100 40～200 | 140 250 400 | P P P或R | | | | | | | | | | | | | | | 0.06 0.37 0.51 | 0.04 0.25 0.36 |
| 氣 開 | ZHB -22 | 20～100 40～200 80～240 | 140 250 400 | P P或R P | 4.46 6.4 6.4 | 3.09 6.4 6.4 | 1.98 5.94 6.4 | 1.11 3.34 6.4 | 0.71 2.14 4.99 | | | | | | | | | | | |
| ZHB -23 | 20～100 40～200 80～240 | 140 250 400 | P P或R P | | | | | | 0.44 1.37 3.05 | 0.28 0.84 1.95 | 0.18 0.53 1.25 | | | | | | | | |
| ZHB -34 | 20～100 40～200 80～240 | 140 250 400 | P P或R P | | | | | | | | | 0.17 0.51 1.18 | 0.11 0.33 0.78 | 0.07 0.21 0.5 | | | | | |
| ZHB -45 | 20～100 40～200 80～240 | 140 250 400 | P P或R P | | | | | | | | | | | | 0.07 0.22 0.51 | 0.05 0.15 0.35 | 0.028 0.08 0.20 | | |
| | ZHA -56 | 20～100 20～100 40～200 | 140 250 400 | P P P或R | | | | | | | | | | | | | | | 0.03 0.09 0.20 | 0.02 0.06 0.14 |
注：1)P-閥門定位器;R-壓力繼動器; 2)允許壓差為閥關閉P2=0狀態下,P的最大值; 3)如果允許壓差不清楚或最大工作壓差超出列表范圍請與我們聯系。
可配附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
外形尺寸mm| DN | L | H | H1 | 質量(kg) | φA | | PN16 | PN40 | PN64 | 普通 | 高溫 | PN6 | PN16 | PN40 | PN64 | PN6 PN16 | PN40 PN64 | | 20 | 181 | 194 | 206 | 398 | 548 | 45 | 52 | 65 | 19 | 23 | 285 | | 25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | | 40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | 26 | 35 | | 50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | | 65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 100 | 47 | 66 | 360 | | 80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | | 100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | | 150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 | | 200 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | | 250 | 730 | 775 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 | | 300 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 |
|
|
