S-SY型系列手動單缸試壓泵（以下簡稱為泵），供各類壓力容器、管道、閥門、蒸汽鍋爐等作試驗和試驗室中獲得液體高壓源的設備。

工作介質為5℃-60℃的清水，乳化液以及運動粘度不大于45mm2/S的油品，本系列泵有8種型號。

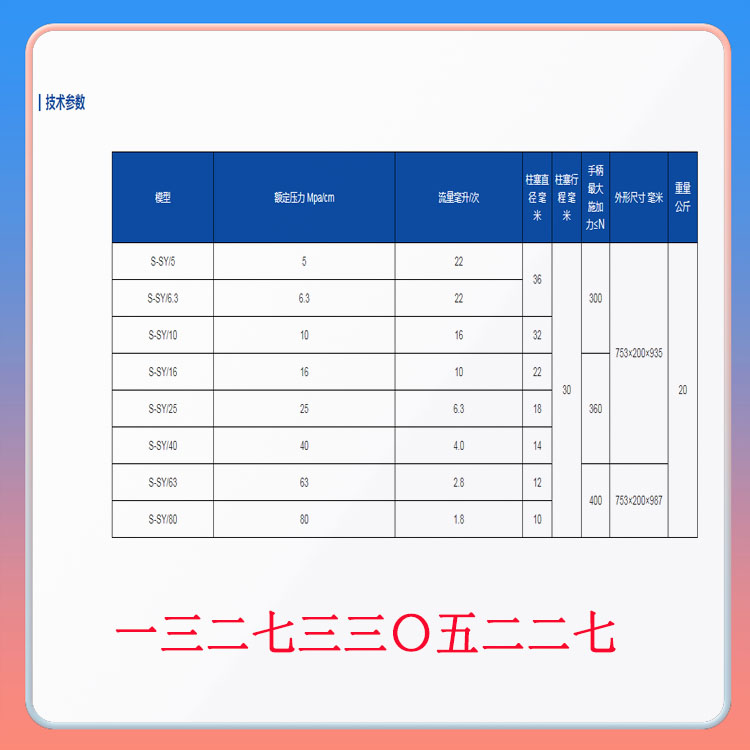

技術參數

結構和工作原理
本泵為立式單柱塞往復泵，由泵體、柱塞副、控制閥、減壓閥、手柄、支架、水箱、滑腳支架等組成。泵體固定在螺絲的支撐上。支架和水箱蓋通過螺絲更緊地固定在水箱上。拉出水箱底端的滑腳支撐，使水泵工作時保持平穩。

泵工作時，向上提起手柄，可帶動柱塞向上移動，進水閥打開，泵體柱塞內腔為真空。水箱中的介質在大氣壓的作用下，通過濾網、進水管和進水閥進入柱塞腔。當手柄向上按壓時，進水閥在柱塞的壓力下關閉；介質向上推動出水閥，通過工作連接接頭進入試驗容器。

泵的控制閥是泵與被測設備之間的止回閥。關閉此閥門，使泵與被測設備隔離。

泄壓閥可在試壓初期打開，以釋放泵內的氣體。試壓完成后，打開此閥，即可對泵內介質進行泄壓和調壓。

工作連接管將介質輸送到被測裝置，與被測裝置的連接螺紋為M22×1.5-7H，密封墊為? 16×2.4的O型密封圈。
