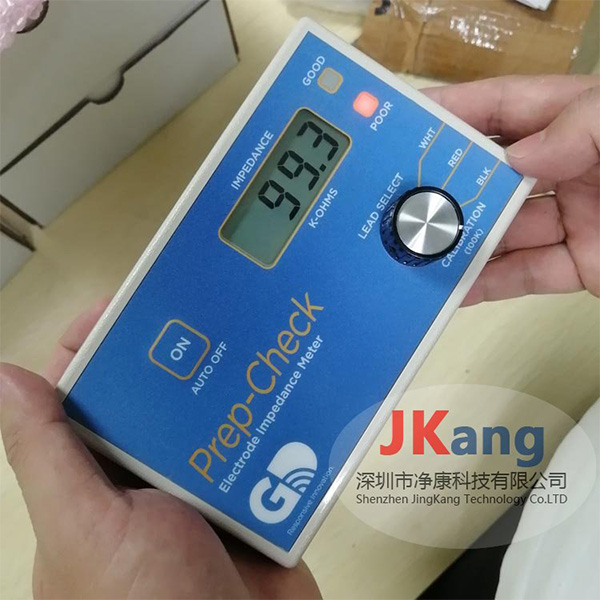

美國GD EIM 105-10Hz電極阻抗計，Prep-Check電極阻抗計，EIM 105-10Hz 是一款手持式電池供電設備，用于測量應用于患者的生物電勢電極的電阻抗。 阻抗讀數在 10 Hz 下測量，無直流極化電流，并呈現在大型液晶顯示器，帶有顏色編碼“GOOD”的輔助解釋和“Poor”燈。通過一個引線選擇器開關，阻抗被選定之間測量電極和另外兩個電極。 其他兩個電極自動放置在并聯組合中。 此功能簡化了壞的識別電極、電極部位或引線。

標準的 9 伏電池為儀表供電。 自動關閉可延長電池壽命功能，消除了不小心離開儀器的可能性正在使用。 該儀表還包括一個內置的 100K 精密測試阻抗，它是用于驗證儀器的操作和準確性。

PREP-CHECK用于測試電極接觸阻抗如下：

使用推薦的程序準備電極部位。

將導線連接到電極上。

使用推薦的程序將電極應用于準備好的部位。

將導線放入 PREP-CHECK 的適當插孔中。

測量阻抗。

綠色“GOOD”燈表示接觸良好。 數字讀數應

讀數小于 5,000 (5K) 歐姆 (05.0)。 接觸阻抗不良表示為

紅色“POOR”燈（阻抗大于 15,000 (15K) 歐姆 (15.0)。

指示不良的電極可能必須更換或重新準備現場。

通過用適度的力拉伸導線來檢查導線。 一種

有缺陷的導線會導致紅色“POOR”燈短暫閃爍或保持亮起

不斷地。

可以通過在電極上四處移動來測試導線卡扣。 一個糟糕的快照

會使紅色“POOR”燈短暫閃爍或持續亮起。

從 PREP-CHECK 上拆下導線并連接到監視器電纜。

美國GD EIM 105-10Hz電極阻抗計，Prep-Check電極阻抗計參數：

測量范圍：............ 100 至 199,900 歐姆

準確度：........................ +/- 3% 的讀數，+/-300 歐姆

測試電流：...................... 9.0 uA(RMS), +/-10%, @ 10Hz, +/-10 %

直流電：...................... 0.0 uA DC

顯示：...................................... 3 1/2 位 LCD 讀數

GOOD LED（出廠設置為 Z<5K）

Poor LED（出廠設置為 Z>15K）

自檢：......................................內部 100K 歐姆 1% 電阻

# 測試的電極：...................... 3（每個相對于其他兩個進行測量）

電極選擇：...................... 4 位導線選擇開關

電極連接：......................三個安全 DIN（0.060” 帶護罩的針腳）

用戶可用調整：...零、校準、好和差水平

電源：...................................... 9 伏堿性電池，型號 MN1604

工作電流：...................... 21 毫安

電池測試：...................... LCD 上連續的 LO-BATT 指示

電池接入：......................滑蓋

機柜：...................................... ABS 塑料，3.6” x 6” x 1.9”

使用Prep-Check和Prep-Check Plus提升讀數質量

EIM-105 Prep-Check是一款手持式3導聯電極阻抗計，與EIM-107 Prep-Check Plus一起，是研究人員、心臟中心、睡眠中心、醫生、監護儀和電極制造商的首選。它們通過自動檢查所有電極，立即確認電極、導聯線和電纜是否正確連接，幫助醫療團隊減少基線漂移、模糊跡線和電極更換。

EIM-105

ECG（10Hz）和EEG（30Hz）模型

緊湊型EIM-105旨在幫助那些將電極用于ECG、霍爾特、壓力測試、EEG、EMG、誘發反應和其他生物電位測量的人員測試導聯線、電極和部位準備。直接與行業標準安全DIN連接和內置測試功能一起使用，以檢查操作是否正確，它可以測量全范圍的電極阻抗，定位故障電極和導聯線，減少了電極更換并確保了最佳可能的跡線。


EIM-107

適用于20/25/37/50/68電極導線連接器的型號

EIM-107具有自動和手動兩種測試模式，是最先進的Prep-Check。完全可定制的引線命名、未使用的引線跳過、好/差可編程限值、自校準、測試電流頻率和引線故障響應模式等功能可提高設備利用率和讀數。

PREP-CHECK PLUS? 特點

? 阻抗和失調電壓測量

? 自動和手動測試模式

? 快速方便地連接到電極或流漿箱

? 大型、發光的字母數字讀數

? 聽覺和視覺指示器

? 顏色編碼的好/差燈

? 快速識別電極/導線問題

? 高度準確的讀數

? 快速且易于使用的用戶定義功能包括：

自定義線索命名

未使用的鉛跳躍

好/差限度

測試電流頻率

導致故障響應模式

? 廉價、持久的 AA 電池

? 緊湊、堅固的封裝

PREP-CHECK PLUS? 技術規格

阻抗范圍：100 至 199,999 歐姆

阻抗精度：讀數的 +/- 3%，+/- 200 歐姆

失調電壓范圍：-50 至 +50 mV

失調電壓精度：讀數的 +/- 5%，+/-0.5 mV

測試電流：9 uA，10 至 30 Hz，正弦曲線，0 D.C.

顯示屏：2 行字母數字發光 LCD

編程方式：前面板按鍵或基于 Windows 的 PC 控件

連接器類型：20 個安全 DIN 針插孔（0.060 英寸帶罩針）

自檢/自校準：自動

電池測試：連續，帶 LCD 指示

電池類型：2 節 AA 堿性電池

尺寸：7.7” x 4.4” x 1.3”

外殼：抗沖擊、阻燃 ABS 塑料

測試的電極數：20
