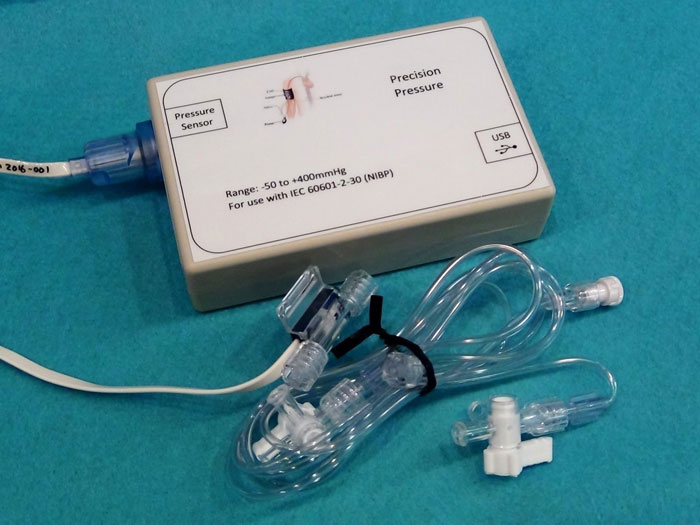

PPS 4.0有創血壓測試儀由 PC 軟件、USB 模塊和壓力傳感器組成。它用于實時監測壓力波形，其速度明顯高于壓力監測設備中通常的速度，同時保持高精度。

該系統專為 IEC 80601-2-30 而設計，其中包括正常和故障條件下的各種測試，其中需要檢查壓力波形峰值和高于和低于閾值的持續時間以確定合規性。該系統具有以下特點：

IBP傳感器，易于與NIBP管兼容

高精度（+/-0.5mmHg 或讀數的 0.2%）

快速響應時間 （<100ms）

準確捕獲峰值壓力的能力

測量范圍為-50至+400mmHg（或根據用戶要求）

此外，基于PC的測量系統提供圖形記錄和時間日志，其中壓力超過某些閾值，例如標準中規定的15、300和330mmHg值。軟件會自動指示壓力和持續時間是否超過允許限值（例如，>180 秒超過 15mmHg 而不間斷）。這些圖表很容易復制到文字處理應用程序中，從而可以輕松制作測試報告，并可視化或解釋不合格的測試結果。

由于傳感器是普通的IBP傳感器，因此該系統還可用于其他目的，例如測量血液回路中的壓力。在測量閉塞壓力的情況下（例如在IEC 60601-2-24中），可以提供高達200kPa（約1300mmHg）的特殊范圍。對于同時測試NIBP和輸液泵的實驗室，可以使用雙量程版本，該版本可以保持兩個量程的適當精度。


請注意，傳感器是外部 IBP 傳感器，不進行溫度補償。因此，它無法按照 IBP 標準 IEC 60601-2-34 的要求在整個范圍內提供 0.1% 的精度。

PPS 4.0有創血壓測試儀是基于 PC 的 USB 模塊，旨在捕獲與醫療電氣測試相關的快速變化的動態值設備，并提供壓力隨時間變化的圖表以進行詳細分析。 供測試用符合 IEC 60601-2-30 / IEC 中單一故障要求的自動化 NIBP 設備

80601-2-30，軟件根據需要自動記錄事件的時間確定合規性。

該系統使用標準 IBP 傳感器，該傳感器被發現可以輕松連接到醫療設備中的各種壓力系統。
該傳感器可以處理潮濕和干燥的情況。

條件1

 IBP傳感器與精密電子器件、非線性曲線擬合相結合提供一種方便的傳感器，具有快速響應時間、高精度和軟件接口。客戶可選擇壓力范圍達±300kPa2


由標準 IBP 壓力傳感器、USB 模塊和用于顯示當前壓力、峰值壓力、調零功能、圖形和事件日志的軟件組成：傳感器適用于 有創血壓IBP 測量 (5μV/V/mmHg) 的標準橋式傳感器。 USB 模塊包含特殊電路，可確保從此類傳感器獲得高精度測量，并與 PC 軟件中的非線性補償相結合。系統采用標準IBP傳感器接口，可以輕松連接到醫療設備中的各種潮濕和干燥條件下壓力系統。 傳感器將精密電子、非線性曲線擬合相結合，具有快速響應時間、高精度和軟件界面。

PPS 4.0有創血壓測試儀，IBP測試儀選型表：

產品符合標準：

GB 9706.227-2021 醫用電氣設備 第2-27部分：心電監護設備的基本安全和基本性能專用要求

YY 0783-2010 醫用電氣設備 第2-34部分：有創血壓監測設備的安全和基本性能專用要求

YY 0781-2010 血壓傳感器

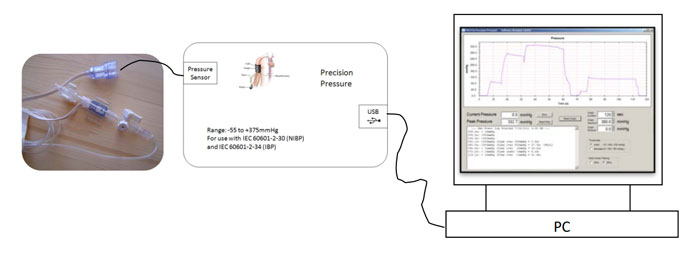

連接方式：

該傳感器是用于 IBP 測量 (5μV/V/mmHg) 的標準橋式傳感器。 USB

模塊包含特殊電路，以確保高精度測量可以從這樣的傳感器，并與PC軟件中的非線性補償相結合。

與所有壓力傳感器一樣，零點（施加零壓力時的輸出）會隨時間漂移。

因此，該設備配備有“歸零”按鈕，可以消除該偏移。 這歸零按鈕還可用于消除水頭的偏移（如果與液體回路一起使用）。干燥、充氣傳感器在未施加壓力的情況下通電時的零偏移不應超過±3mmHg（±0.5kPa）。

傳感器本身具有非常高的頻率響應，并以 1kHz3 采樣


.移除電源

噪聲，然后在 40ms 內對信號進行積分。 這意味著系統可能需要長達 80ms 的時間充分應對壓力變化。

該傳感器對溫度敏感，系數約為 0.025%/°C。

準確度

規格適用于 20-30°C 的正常實驗室環境。 在此之外使用范圍可能會超出全量程壓力下的規格（例如，在 400mmHg 下，精度可能會35°C 時為 ±1mmHg，而不是 ±0.5mmHg）。
