1. 系統簡介

．1 閘門監控控制操作柜在設計制造時遵循下述原則：

．1．1 控制設備和系統操作靈活、維護方便。在保證整個系統可靠性、實用性的前提下，體現先進性。特別注意把設備的長期可靠運行放在第一位。系統的配置和設備的選型符合計算機、自動控制技術和設備發展迅速的特點，充分利用計算機、自動控制技術和網絡領域的先進技術，使系統達到當代先進水平。

．1．2 人機接口友好，操作直觀、方便、簡單。

．1．3 采用摸塊化設計，便于維護、檢修。

．1．4 選用質量高、可靠性強的控制設備、另（部）件和系統軟件。

．1．5 系統選用的設備、另（部）件和軟件完全符合國家和行業技術規范和標準要求。并取得省部級以上或國際公認的質量認證。

．2 閘門監控控制操作柜（臺）硬件、軟件組成特點：

．2．5 閘門監控控制操作柜為每臺閘門啟閉機各配備了三只數字式電壓表和電流表，用于實時檢測每臺閘門啟閉機電動機的工作電壓、工作電流。

．2．6 閘門監控控制操作柜中的PLC根據閘門當前的操作狀態、閘門當前的開度值與閘門開度予置量或中心站的調度控制信息進行綜合比較判斷，對閘門進行‘升’、‘停’、‘降’操作。

二、 主要技術指標：

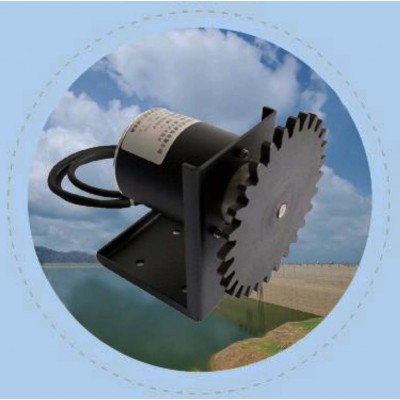

該傳感器的技術指標主要取決于所配編碼器，可選配的編碼器有：HGD65535光電編碼器、HJZ8192接觸式編碼器、或各種進口編碼器。

1、 HGD65535光電絕對編碼器

編碼特性：絕對編碼，每周1024組編碼，連續64周（即1024*64）

工作電壓：DC12-24V

外型尺寸：主體直徑60，長64

使用環境溫度：-20℃～+75℃（不結露）
     保存環境溫度：-25℃～+80℃

消耗電流：≤70mA（輸出信號、供電電壓不同，影響功耗）

防護等級：IP64

輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

  2、HJZ8192接觸式編碼器

編碼特性：每周128組編碼，連續64周（即128*64）

工作電壓：不大于DC30V

外型尺寸：見下圖

使用環境溫度：-20℃～+75℃（不結露）
保存環境溫度：-25℃～+80℃

消耗電流：≤40mA（譯碼電路回路決定）

防護等級：IP64

輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

 3、JX8192機械編碼器

編碼特性：每周32組編碼，連續256周（即32*256）

工作電壓：DC12V

外型尺寸：見下圖

使用環境溫度：-20℃～+75℃（不結露）
保存環境溫度：-25℃～+80℃

消耗電流：≤40mA

防護等級：IP64

輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

 4、12*12磁電編碼器

編碼特性：絕對編碼，4096*4096

工作電壓：DC12-24V

外型尺寸：下圖

使用環境溫度：-20℃～+75℃（不結露）
     保存環境溫度：-25℃～+80℃

     消耗電流：12V電源29毫安；24V電源16毫安。輸出接口和供電電壓不同影響該參數

防護等級：IP65

輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

．4 故障報警功能

在閘門運行過程中，當系統發生故障時，能夠立即自動終止當前閘門運行并報警。閘門現場操作人員和遠程中心站操作人員均可通過現場操作控制顯示裝置和計算機屏幕實時掌握故障發生。

典型閘門控制系統中的幾種故障報警

2 閘門越上限：當閘門到達機械最高點位置時，安裝在閘門上的上限位置傳感器動作并向閘門監控控制操作柜發出信號，閘門監控控制操作柜立刻停止閘門動作，并由PLC記錄，同時報警。

2 閘門越下限：當閘門到達機械最低點位置時，安裝在閘門上的下限位置傳感器動作并向閘門監控控制操作柜發出信號，閘門監控控制操作柜立刻停止閘門動作，并由PLC記錄，同時報警。

2. 閘門監控站主要測控功能

．1 閘門監控站檢測量

2 閘門開度值

2 閘門上限、下限、予置到位狀態

2 啟閉機工作狀態(升、停、降)

2 開度超越上下限狀態

2 控制方式選擇開關(遠程自控、現地集控、現地手動)狀態

2 各個(升、停、降)按鈕狀態

．2 中心站通過閘門監控站實現遠程檢測的量

2 閘門監控站站號和本控制臺控制的閘門路數

2 閘門開度值

2 閘門上限、下限、予置到位狀態

2 控制臺電源狀態

2 啟閉機工作狀態(升、降、停)

2 開度超越上下限狀態

2 控制方式選擇開關(遠程自控、現地集控、現地手動)狀態

2 各個(升、停、降)按鈕狀態

．3 閘門監控站控制方式

．3．1 本地手動閘門控制方式：當閘門監控控制操作柜上的控制方式選擇開關處在“手動”位置時，利用閘門監控控制操作柜上的‘升’、‘停’、‘降’按鈕手動直接操作閘門的升、停、降。

．3．2 本地自動閘門控制方式：當閘門監控控制操作柜上的控制方式選擇開關處在“本地”位置時，利用閘門監控控制操作柜上閘門開度顯示儀表的“上限予置”功能和‘升’、‘降’按鈕操作閘門，使閘門運動到指定的開度時自動停止。

．3．3 遠程閘門控制方式：當閘門監控控制操作柜上的控制方式選擇開關處在“遠程”位置時，中心站通過安裝在現地閘門監控控制操作柜的PLC的通訊口以遠程通訊方式實現各個閘門的遠程‘升’、‘停’、‘降’控制。

3. 閘門自動控制柜使用操作

．1 閘門自動控制柜面板布置（見附圖）

．2 閘門自動控制柜送電、釋電步驟

  ．2．1 閘門自動控制柜送電前應檢查各閘門啟閉機的機械裝置有無異常，各閘門的上、下限位開關及閘位傳感器與閘門啟閉機的機械連接是否完好，閘門啟閉機與閘門自動控制柜的電氣連接是否完好。

  ．2．2 打開控制柜前門，將閘門自動控制柜內總電源空氣斷路器和各路閘門的電源空氣斷路器置于斷路位置，閘門自動控制柜面板上的工作方式轉換開關置于‘本地’位置。接通閘房配電裝置供電電源，再依次接通閘門自動控制柜內總電源空氣斷路器和各路閘門的電源空氣斷路器（若只對個別閘門操作，可只接通對應閘門的電源空氣斷路器），關閉控制柜前門。按下閘門自動控制柜面板上的電源‘開’按鈕，此時閘門自動控制柜面板上的‘總電源’指示燈及各路閘門的‘停’指示燈亮，各路閘門的閘位顯示儀表和各路閘門的電壓、電流表工作，顯示各路閘門的當前閘位及各相電壓等。

  ．2．3 閘門自動控制柜釋電前應首先停止各個閘門的操作，再依次斷開閘門自動控制柜內各路閘門的電源空氣斷路器，若只對個別閘門釋電，可只斷開對應閘門的電源空氣斷路器。按下總電源‘關’按鈕和斷開總電源空氣斷路器，可切斷閘門自動控制柜的全部電源。注意：此時電源進線、總電源空氣斷路器上和總電源按鈕等處仍有電。

．3 手動閘門控制方式操作

  ．3．1 將閘門自動控制柜面板上的工作方式轉換開關置于‘手動’位置，按下某個閘門的‘升’或‘降’按鈕，對應閘門啟閉機運轉，‘停’按鈕指示燈滅，‘升’或‘降’按鈕指示燈亮，對應閘門的閘位顯示儀表顯示的閘位數值相應變化。

．3．2 當閘位顯示儀表顯示的閘位數值到達預定的閘位時，按下對應閘門的‘停’按鈕，相應閘門啟閉機停止運轉，‘停’按鈕指示燈亮，‘升’或‘降’按鈕指示燈滅。

  ．3．3 對各閘門進行‘升’、‘停’、‘降’操作時，應嚴格按照閘門操作規程進行

．4 本地自動閘門控制方式操作

  ．4．1 將閘門自動控制柜面板上的工作方式轉換開關置于‘本地’位置。使用閘門監控控制操作柜上某個閘門開度顯示儀表的“上限予置”功能予置一個新的閘位（當予置的新的閘位高于當前閘位時表示‘閘門升’，當予置的新的閘位低于當前閘位時表示‘閘門降’），按下對應閘門的‘升’或‘降’按鈕，對應閘門啟閉機運轉，‘停’按鈕指示燈滅，‘升’或‘降’按鈕指示燈亮，對應閘門的閘位顯示儀表顯示的閘位數值相應變化。

  ．4．2 當閘位顯示儀表顯示的閘位數值到達預定的閘位時，對應閘門啟閉機自動停止運轉，‘停’按鈕指示燈亮，‘升’或‘降’按鈕指示燈滅。在閘門啟閉機運轉過程中按下‘停’按鈕，對應閘門啟閉機也將停止運轉。

  ．4．3 對各閘門進行‘升’、‘停’、‘降’操作時，應嚴格按照閘門操作規程進行。

．4 遠程閘門控制方式操作

  ．4．1 將閘門自動控制柜面板上的工作方式轉換開關置于‘遠程’位置。此時閘門自動控制柜面板上的‘升’、‘停’、‘降’按鈕全部失效，各個閘門的控制權由遠程計算機控制。

  ．4．2 當遠程計算機控制某個閘門的‘升’或‘降’時，對應閘門啟閉機運轉，‘停’按鈕指示燈滅，‘升’或‘降’按鈕指示燈亮，對應閘門的閘位顯示儀表顯示的閘位數值相應變化。當遠程計算機控制某個閘門‘停’時，對應閘門啟閉機停止運轉，‘停’按鈕指示燈亮，‘升’或‘降’按鈕指示燈滅。

  ．4．3 對各閘門進行‘升’、‘停’、‘降’操作時，應嚴格按照閘門操作規程進行。

  ．4．4當某個閘門正在‘升’或‘降’時，若遠程計算機需控制該閘門轉為‘降’或‘升’，正確的操作方法是：遠程計算機控制該閘門轉為‘停’，等待一至二秒后遠程計算機再控制該閘門轉為‘降’或‘升’。

6、日常保養與維護

．1 日常保養應在全部釋電情況下進行。

．2 應定期清除閘門自動控制柜內部的灰塵。

．3 檢查閘門自動控制柜內部的各個電器接點連接處的緊固螺釘是否松動，導線連接處是否有發熱、氧化的痕跡，特別是工作電流較大的電源進出線端子，總電源空氣斷路器、總電源交流接觸器和各路閘門的電源空氣斷路器、交流接觸器等處。若發現有發熱、氧化的痕跡，應及時清理緊固，若發現有發熱、氧化嚴重的情況，還應及時更換存在故障隱患的另部件。

．4 檢查各個閘位傳感器和閘門啟閉機上、下限位開關的緊固和連接是否完好。

．5 閘位傳感器零點的校準

  ．5．1 利用‘手動’操作方式將閘門啟閉機由閘門全部關閉狀態提升少許（閘門還未上升，但閘門啟閉機機械間隙已經減少至接近零），打開閘位傳感器保護蓋，邊緩慢手動調節閘位傳感器轉盤邊觀察閘門的閘位顯示儀表，當閘位顯示由0001變至0000時立刻停止調節閘位傳感器轉盤，此時閘門的閘位顯示儀表應顯示0000，閘位傳感器零點初步校準結束。

  ．5．2 利用‘手動’操作方式對閘門進行‘升’、‘降’操作，當閘門下降至閘位顯示儀表顯示0000時，閘門自動停止運行。此時閘門應完全關閉，但閘門啟閉機保留少量機械間隙，此點是閘位傳感器的最佳零點。否則，應按照上述方法重新校準閘位傳感器零點。

．7 閘門啟閉機上、下限位開關位置的校準

  ．7．1閘門啟閉機上、下限位開關位置的校準應在閘位傳感器零點校準后進行。

  ．7．2利用‘手動’操作方式對閘門進行‘升’、‘降’操作，當閘門下降至閘位顯示儀表顯示0000時，閘門自動停止運行。此時閘門應完全關閉，但閘門啟閉機保留少量機械間隙。

．7．3 檢查閘門啟閉機下限位開關觸頭應被壓下2mm左右，但閘門啟閉機下限位開關仍未動作（未出現報警），否則應調整閘門啟閉機下限位開關位置，重新執行6．7．2和6．7．3項操作。

．7．4 利用上述同樣方法檢查或校準閘門啟閉機上限位開關的位置（首先應檢查和設置好閘位顯示儀表的上限值）。
