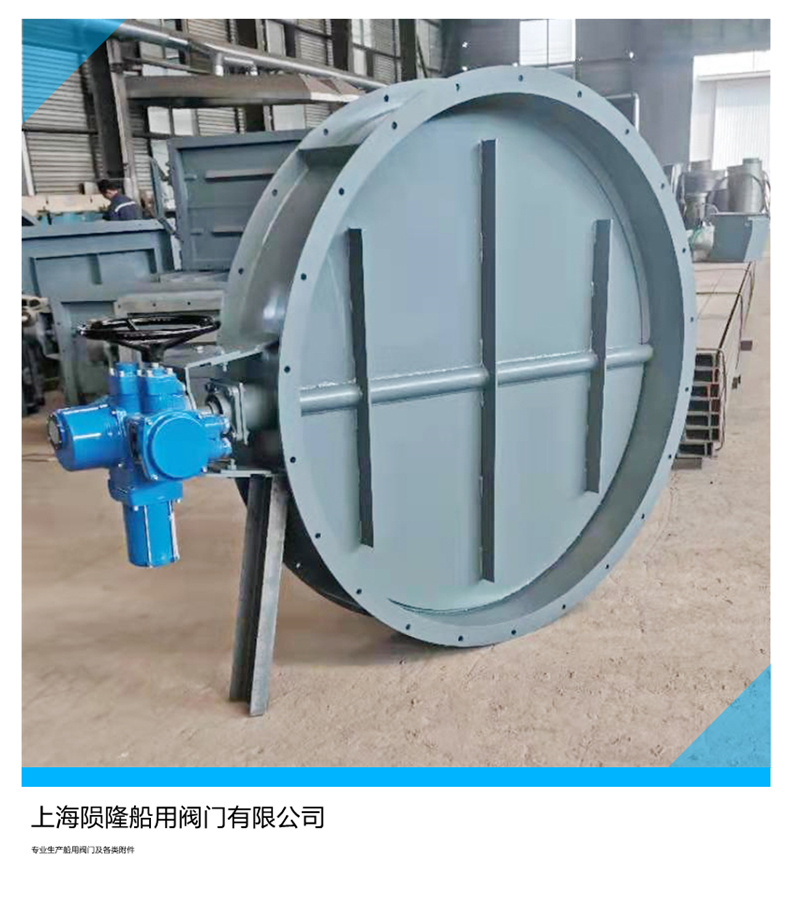

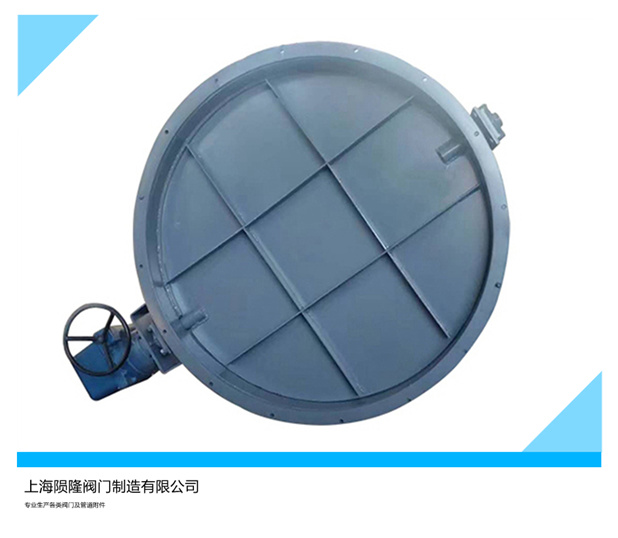

船用氣動通風蝶閥

概述

船用氣動通風蝶閥采用與閥體相同材料加工成密封圈，采用電或氣傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa。一般適用于工業、冶金、環保等管道作通風調節介質流量之用。

采用標準

設計標準：CB 1285

法蘭連接尺寸： CB/T 64

結構長度：GB/T 12221-1989

壓力試驗：GB/T 13927-92; /T 9092-1999

船用氣動蝶閥廣泛應用于船舶、艦艇、游輪及海洋工程管路系統，由于船舶和海洋工程上管路空間及環境的限制，普通蝶閥操作及環境無法全部滿足和適應其需求。本產品體積小，占有空間有限，并可進行遠程控制操作，還可以和遙控系統連接后進行遠程遙控作業，如船上氣源及電源出現失源狀態時，該類產品同時可在就地進行蝶閥啟閉工作，本產品資源采集簡單方便(壓縮空氣)，蝶閥啟閉靈敏(啟閉速度1-3秒鐘)，遠程控制系統配有啟閉狀態信號顯示，故障報警和低壓報警等原件，還可通過接口接入微機進行遠程控制操業。產品有遠程控制箱、控制按鈕、氣動驅動頭、就地操作驅動機構，行程限位開關，閥體、蝶板、閥桿、座圈等部件組成，產品可提供符合ISO標準、JIS標準和GB標準和各種規格供用戶選擇。

特點

設計新穎，合理，結構獨特，重量輕，啟閉迅速。

操力鉅小，操作方便，省力靈巧。

采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

采用標準

設計制造 連接法蘭 檢驗與試驗

CB 1285 /T919 GB/T6070 CB/T64 /T1079 /T6446

主要零件材料

零件名稱 閥體和蝶板 構件 密封墊（閥體、蝶板）

材料 鑄鐵，鑄鋼，不銹鋼，青銅 2Cr13 丁腈橡膠

不銹鋼，青銅 不銹鋼 丁腈橡膠/氟橡膠

氣動通風蝶閥，生產標準日標JIS、公稱壓力：5K、10K、16K、PN、6PN1、0PN16、ANSI150、LB300LB，公稱通徑DN50-DN1200，閥體材質：球墨鑄鐵QT450、鑄鋼ZG230-450、不銹鋼SUS、青銅BZ，閥板：不銹鋼SUS、青銅BZ，閥座：丁晴橡膠NBR，聚四氟乙烯：PTFE、三元乙丙橡膠EPDM、氟橡膠FKM。
