安裝方式	嵌裝/盤裝
測量范圍	微壓表
公稱直徑	73
精度等級	1.0級
適用范圍	工作臺
顯示方式	指針
原理	液柱式壓力表
最大工作壓力	100
品牌	MAGRFHELIC

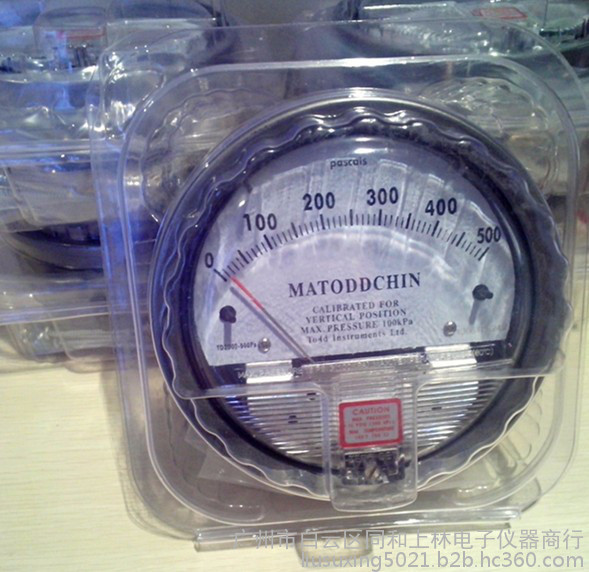

型號	0-1000PA 0-500PA 0-250PA
加工定制	是

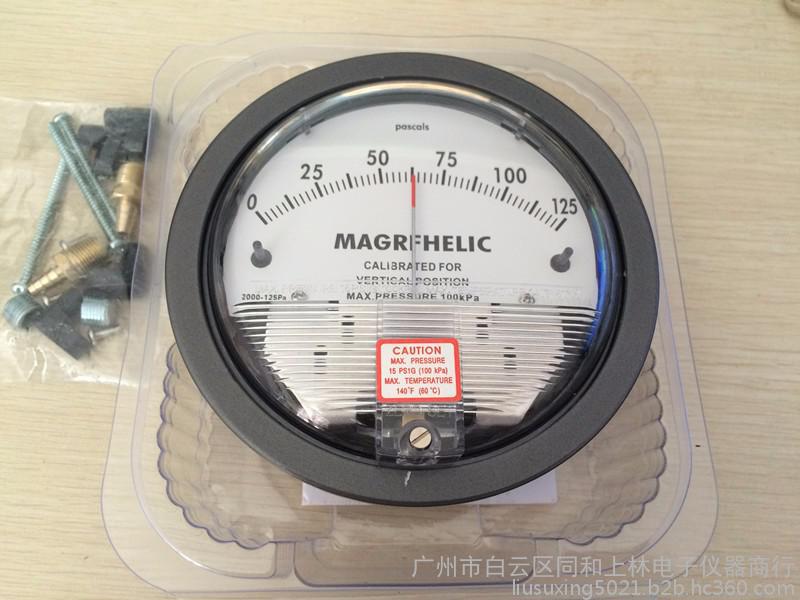

產品名稱：2000型指針式差壓表

說明：采用磁鏈接原理， 以橡膠膜片作為敏感元件而進行測量工作的彈性式壓力表。

產品構造 、原理：

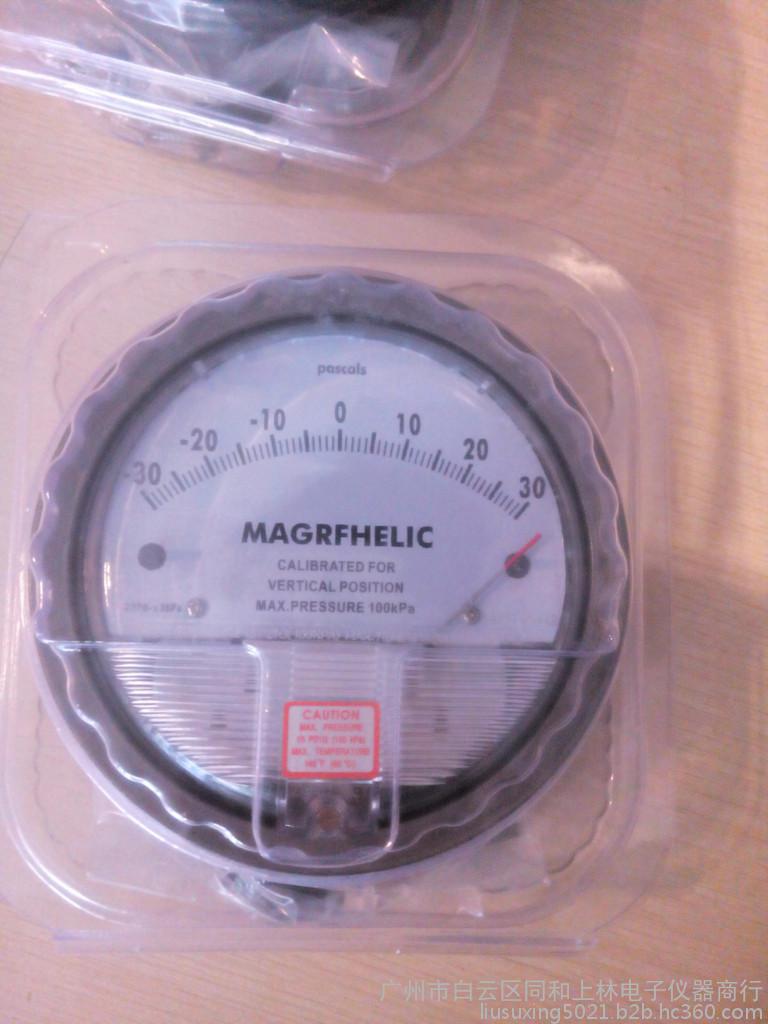

   2000型差壓表外殼采用堅固的鑄鋁制造、104mm表盤清晰易讀、利用簡單、無摩擦的磁體螺旋運動，以橡膠膜片作為敏感元件而進行測量工作的彈性式壓力表。它能利用指針迅速指示出被測氣體的壓力，無論是正壓、負壓或差壓。此設計具有防震、搖動和過壓的功能。而且表內無需充注液體，也**沒有氣化、凍結、異味的問題出現。

    2000差壓表被廣泛應用于測量風扇和鼓風機的壓力、 爐壓，用于測量暖通空調系統內高、中、低效過濾器前后壓力差，凈化風淋室內外壓力差，用于測量藥廠、食品廠、化妝品廠潔凈室內外壓力差， 同時也用于醫療保健設備中的血壓和呼吸壓力監測等等。



測量介質：空氣或與之兼容的非腐蝕性氣體。

產品量程：    從60Pa到30KPa共81種量程。

產品規格參數：

◇精     度： 標準為±2.5%FS（60Pa和125Pa為±4% FS）

◇環境溫度： -7 ~ 60℃

◇額定壓力： -68 ~ 100KPa

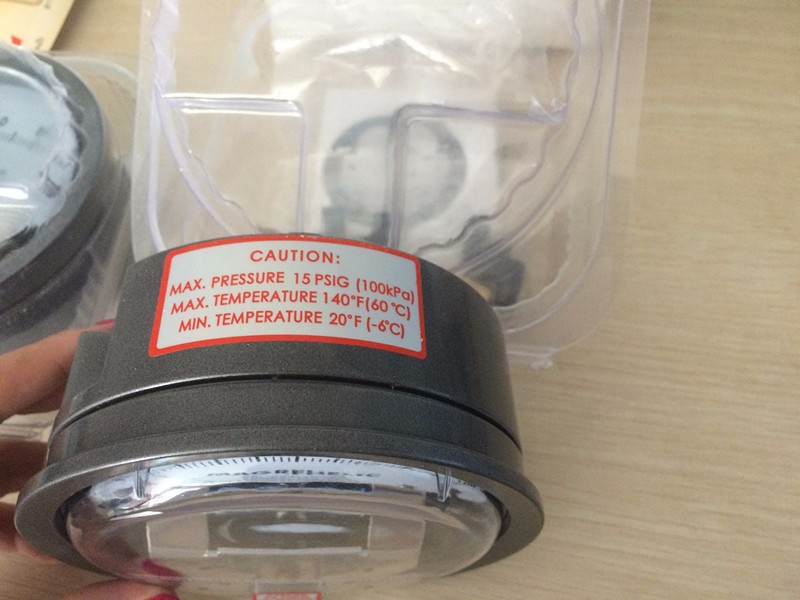

◇過     壓：  約172KPa時橡膠過壓塞被沖開。

◇過程連接： 高壓和低壓孔均為1/8″錐管螺紋，兩組（側面和背面各一組）

◇外殼材質： 壓模鑄鋁或含尼龍的ABS塑料。

◇重     量：  460g(鑄鋁外殼)、 275g(ABS外殼)

◇標準附件： 2個1/8″NPT堵頭，2個1/8″螺紋橡膠管接頭，和3個帶螺釘的嵌入式安裝螺釘卡

■ 使用安裝：

◇ 嵌入式表盤安裝  在表盤需要安裝的位置上，開￠116 （mm）的圓孔，按圖所示，將差壓表插入圓孔并用螺絲固定即可。

◇ 表面式面板安裝   在面板需要安裝的位置上，按螺絲孔位置距離尺寸，開3個￠3 (mm) 的螺絲孔，按圖所示，將差壓表固定即可。
