潛水污泥回流泵系列產品--Q-W型潛水污泥回流泵

QHB潛水污泥回流泵主要用途 混合液回流泵應用范圍

設計的裝置部件和設備備件使污泥回流泵達到 佳性能。

1、電纜：電纜采用特制水密電纜；

2、接線盒：接線盒是全封閉的，與周圍液體和定子箱是隔離的；

3、電機：50Hz鼠籠式3相潛水異步電動機，F級絕緣，防護等級IP68。電機由周圍介質

冷卻；

4、軸：電動機的軸采用不銹鋼材料制作，轉子作動平衡試驗；

5、密封：靜密封為O型密封圈。軸密封為機械密封，將油室與周圍介質隔離；

6、軸承：采用NSK軸承，設計使用壽命可達80，000小時以上；

7、油室：油用于潤滑和冷卻機械密封摩擦副，并隔離滲透液；

8、葉輪：葉輪有三枚葉片，葉片寬而薄，表面光滑呈后掠式，高效、無阻運轉，且具有自

清功能；

9、進口錐管：進口錐管的目的是為了形成好的流動狀態；

10、排出接頭：排出接頭用于將進口錐管固定在出水管上；

11、引導裝置：引導裝置由兩根管子（導管）和上方導管夾具所組成。

型號表示方式

      QHB型系列潛水污泥回流泵是在Q型潛水攪拌機產品技術基礎上開發出的衍生產品，該泵為

污水處理廠二級混合液回流、 反硝化脫氮的專用設備。亦可用于地面給排水工程中需要微揚程、大流

量場所。

產品特點

1.按照微揚程、大流量的工作模式特別設計；

2.主機葉輪采用沖壓成型結構，水力性能好，高效低耗；

3.一體化吊裝設計，接口自動耦合，可實現水下快速安裝；

4.采用雙重機械密封和多重電機保護功能，運行安全、可靠。

使用條件

1.介質溫度不高于40℃；

2.介質pH值為5—9；

3.介質密度不大于1150kg/m3；

4.潛沒深度10m。

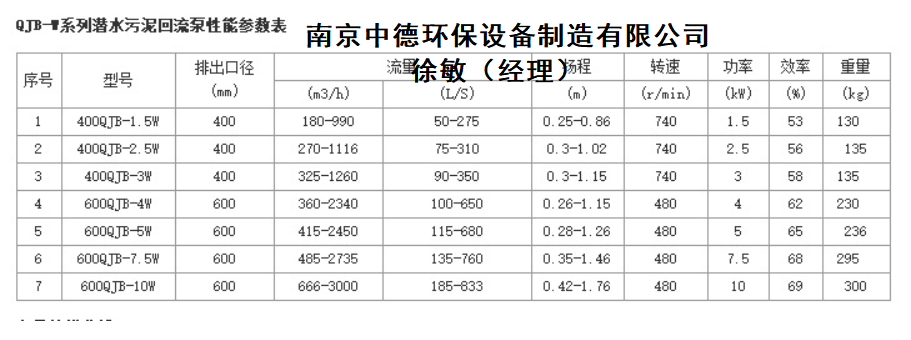

產品技術參數

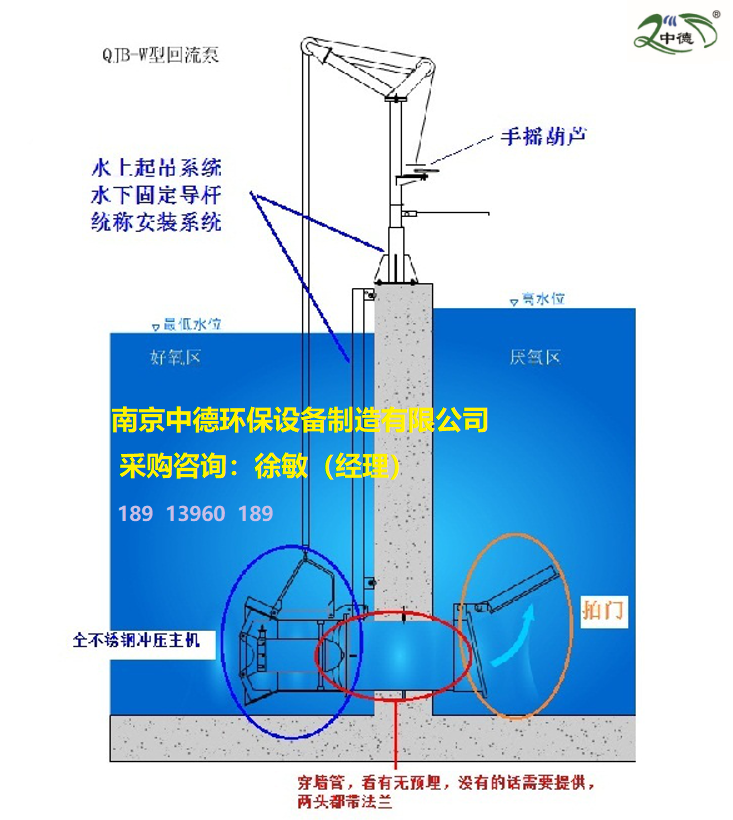

QHB潛水污泥回流泵安裝示意圖

QHB潛水污泥回流泵主要用途 混合液回流泵應用范圍

QHB潛水污泥回流泵選型詢價

  需提供功率多少，流量、揚程是多少，要不要穿墻管和拍門，安裝系統是否需要，材質有無要求？
