過濾器FIA
FIA 系列過濾器有角型和直通型兩種結構，精心的結構設計為制冷劑提供了最佳的流動工況。安裝方便，易于查驗、拆解和清潔。
FIA 過濾器通常用于控制元件、泵和壓縮機等設備的上游，在系統調試、試運行以及系統正常運行時對制冷劑起過濾作用。安裝過濾器可以減少非預期系統故障風險，并減少設備組件的磨損。
FIA 過濾器采用不銹鋼材質濾網，濾網規格有100, 150, 250 和 500μ（微米*），（美式標準對應為 150, 100, 72, 38 目*）
特點
■ 適用于各種不可燃制冷劑（包括氨）及無腐蝕性氣體/液體介質，適合二氧化碳系統。可以用于化工和石油化工方面
■ 模塊概念：
配備SVL系列通用閥座，可隨意更換SVL管路元件平臺的各類功能模塊
■ 迅速便捷的閥門檢修服務。便于更換頂部功能模塊且無需焊接
■ 不銹鋼材質的濾網不需要墊片即可直接安裝，易于維護
■ 提供兩種類型濾網：
- 不銹鋼平式濾網
- 具有超大過濾面積的不銹鋼褶狀濾網（DN 15-200），可以延長清洗時間間隔并降低閥
體壓降
■ FIA 15-40（? – 1 ? in.）：在試運行期間對設備進行清理時，特制的（50μ）濾網可與標準濾網結合使用
■ FIA 50-200（2 - 8 in.）：可以提供大容量的（50μ ）過濾袋，專為系統試運行期間對設備進行清理

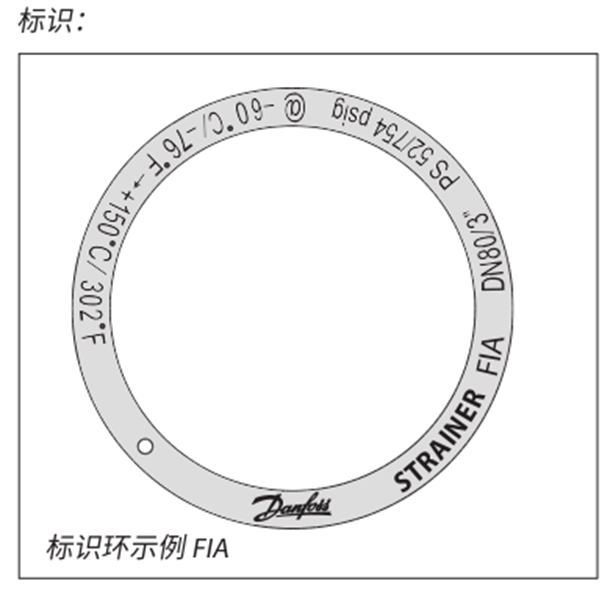

■ FIA 80-200（3 – 8 in.）可以配備磁性插件，用于吸引鐵顆粒和其他磁性顆粒每個過濾器上都清楚標注著型號、規格和性能范圍
■ 閥體和閥蓋采用符合PED壓力設備指令和其他國際標準要求的低溫鋼
■ 溫度范圍：–60℃/+150℃ (–76℉/+302℉)最大工作壓力：52 bar g（754 psi g）
■ 如需獲最新產品證書列表，請聯系溫州市宏圖機電有限公司或當地丹佛斯銷售公司
設計參數
連接
提供如下連接方式：
■ 對接焊 DIN (EN 10220)
- DN 15 - 200（? - 8 in.）
■ 對接焊 ANSI（B 36.10 壁厚等級Sch 80）
- DN 15 – 40（? - 1? in.）
■ 對接焊 GOST，
– DN 15 - 125（? - 6 in.
■ 對接焊 ANSI（B 36.10 壁厚等級Sch40）
- DN 50 – 200（2 - 8 in.）
■ 承插焊 (ANSI B 16.11)
- DN 15 - 50（? - 2 in.）
■ FPT 螺紋，NPT (ANSI/ASME B 1.20.1)
DN 15 – 32（? - 1? in.）
安裝/維護
閥體雖在設計上可以承受較高的內部壓力，但總的來說必須避免系統管路中出現積液現象，以減少因為受熱膨脹帶來的壓力沖擊。
安裝過濾器時應注意閥蓋需向下安裝，保證流向朝向閥蓋。
丹佛斯建議當液體管路上閥體壓降大于0.5 bar（7.3 psi ）或者吸氣管路上閥體壓降大于 >0.05 bar（0.7 psi ）時對過濾器進行更換/清理。閥體所允許的壓降建議最大不超過 1 bar （15 psi ）。
詳細信息請參見 FIA 安裝說明。
選型
過濾器的孔篩度規格必須滿足需要被保護元器件的供應商所規定的要求。以下為針對普通制冷系統中孔篩度的一般性要求
所有管路
初次試運行狀態：.................................................................................................. 50μ
（FIA DN15-40 使用帶有可拆卸濾網的過濾器元件，FIA DN50-200使用單獨的過濾袋。最初24小時運行后應對 50μ 過濾網進行正常更換）
液體管路
安裝于循環泵上游：............................................................................................. 500μ [38 目]
安裝于循環泵下游：............................................................................................. 150μ [100 目] / 250μ [72 目]
安裝于AKVA閥上游 ............................................................................................. 100μ [150 目]
自動調整裝置的保護
普通設備....................................................................................... 150μ [100 目] / 250μ [72 目]
敏感設備，例如
低溫吸氣調節器....................................................................................................... 250μ [72 目]
吸入管
螺桿式壓縮機前....................................................................................................... 250μ [72 目]
活塞式壓縮機前....................................................................................................... 150μ [100 目]
訂貨
可通過下表進行過濾器訂貨。
注意：需分別訂貨過濾器閥體，濾網以及相關附件才能組成滿足需求的過濾器。
比如：
FIA 50 D ANG + FIA-X 50 150μ 過濾器元件 + 過濾
包 = 148B5712 + 148H3130 + 148H3150
規格 | 型號 | FIA 閥體 | 平式濾網 100μ 150 目 | 平式濾網 150μ 100 目 | 平式濾網 250μ 72 目 | 平式濾網 500μ 38 目 | 褶式濾網 150μ 100 目 | 褶式濾網 250μ 72 目 | 褶式濾網 500μ 38 目 |
mm | in |
對接焊 DIN (EN 10220) - 角型 |
15 | 1/2 | FIA 15 D ANG | 148B5242 | 148H3122 | 148H3124 | 148H3126 | 148H3128 | 148H3303 | 148H3363 |
|
20 | 3/4 | FIA 20 D ANG | 148B5342 |
25 | 1 | FIA 25 D ANG | 148B5442 | 148H3123 | 148H3125 | 148H3127 | 148H3129 | 148H3304 | 148H3269 |
|
31 | 11/4 | FIA 32 D ANG | 148B5543 |
40 | 11/2 | FIA 40 D ANG | 148B5624 |
50 | 2 | FIA 50 D ANG | 148B5712 | 148H3157 | 148H3130 | 148H3138 | 148H3144 | 148H3179 | 148H3184 | 148H3189 |
65 | 21/2 | FIA 65 D ANG | 148B5812 |
| 148H3131 | 148H3139 | 148H3145 | 148H3180 | 148H3185 | 148H3190 |
8 | 3 | FIA 80 D ANG | 148B5905 |
| 148H3119 | 148H3120 | 148H3121 | 148H3181 | 148H3186 | 148H3191 |
100 | 4 | FIA 100 D ANG | 148B6006 |
| 148H3132 | 148H3140 | 148H3146 | 148H3182 | 148H3187 | 148H3192 |
125 | 5 | FIA 125 D ANG | 148B6105 |
| 148H3133 | 148H3141 | 148H3147 | 148H3183 | 148H3188 | 148H3193 |
150 | 6 | FIA 150 D ANG | 148B6202 |
| 148H3134 | 148H3142 | 148H3148 | 148H3226 | 148H3293 |
|
200 | 8 | FIA 200 D ANG | 148B6302 |
| 148H3135 | 148H3143 | 148H3149 | 148H3297 | 148H3294 |
|
對接焊 DIN (EN 10220) - 直通型 |
15 | 1/2 | FIA 15 D STR | 148B5243 | 148H3122 | 148H3124 | 148H3126 | 148H3128 | 148H3303 | 148H3363 |
|
20 | 3/4 | FIA 20 D STR | 148B5343 |
25 | 1 | FIA 25 D STR | 148B5443 | 148H3123 | 148H3125 | 148H3127 | 148H3129 | 148H3304 | 148H3269 |
|
31 | 11/4 | FIA 32 D STR | 148B5544 |
40 | 11/2 | FIA 40 D STR | 148B5625 |
50 | 2 | FIA 50 D STR | 148B5713 | 148H3157 | 148H3130 | 148H3138 | 148H3144 | 148H3179 | 148H3184 | 148H3189 |
65 | 21/2 | FIA 65 D STR | 148B5813 |
| 148H3131 | 148H3139 | 148H3145 | 148H3180 | 148H3185 | 148H3190 |
8 | 3 | FIA 80 D STR | 148B5906 |
| 148H3119 | 148H3120 | 148H3121 | 148H3181 | 148H3186 | 148H3191 |
100 | 4 | FIA 100 D STR | 148B6008 |
| 148H3132 | 148H3140 | 148H3146 | 148H3182 | 148H3187 | 148H3192 |
125 | 5 | FIA 125 D STR | 148B6106 |
| 148H3133 | 148H3141 | 148H3147 | 148H3183 | 148H3188 | 148H3193 |
150 | 6 | FIA 150 D STR | 148B6203 |
| 148H3134 | 148H3142 | 148H3148 | 148H3226 | 148H3293 |
|
200 | 8 | FIA 200 D STR | 148B6303 |
| 148H3135 | 148H3143 | 148H3149 | 148H3297 | 148H3294 |
|
對接焊 ANSI (B 36.10) - 角型 |
15 | 1/2 | FIA 15 A ANG | 148B5244 | 148H3122 | 148H3124 | 148H3126 | 148H3128 | 148H3303 | 148H3363 |
|
20 | 3/4 | FIA 20 A ANG | 148B5344 |
25 | 1 | FIA 25 A ANG | 148B5444 | 148H3123 | 148H3125 | 148H3127 | 148H3129 | 148H3304 | 148H3269 |
|
32 | 11/4 | FIA 32 A ANG | 148B5545 |
40 | 11/2 | FIA 40 A ANG | 148B5642 |
50 | 2 | FIA 50 A ANG | 148B5714 | 148H3157 | 148H3130 | 148H3138 | 148H3144 | 148H3179 | 148H3184 | 148H3189 |
65 | 21/2 | FIA 65 A ANG | 148B5814 |
| 148H3131 | 148H3139 | 148H3145 | 148H3180 | 148H3185 | 148H3190 |
80 | 3 | FIA 80 A ANG | 148B5907 |
| 148H3119 | 148H3120 | 148H3121 | 148H3181 | 148H3186 | 148H3191 |
100 | 4 | FIA 100 A ANG | 148B6008 |
| 148H3132 | 148H3140 | 148H3146 | 148H3182 | 148H3187 | 148H3192 |
125 | 5 | FIA 125 A ANG | 148B6107 |
| 148H3133 | 148H3141 | 148H3147 | 148H3183 | 148H3188 | 148H3193 |
150 | 6 | FIA 150 A ANG | 148B6204 |
| 148H3134 | 148H3142 | 148H3148 | 148H3226 | 148H3293 |
|
200 | 8 | FIA 200 A ANG | 148B6304 |
| 148H3135 | 148H3143 | 148H3149 | 148H3297 | 148H3294 |
|
對接焊 ANSI (B 36.10 ) - 直通型 |
15 | 1/2 | FIA 15 A STR | 148B5247 | 148H3122 | 148H3124 | 148H3126 | 148H3128 | 148H3303 | 148H3363 |
|
20 | 3/4 | FIA 20 A STR | 148B5347 |
25 | 1 | FIA 25 A STR | 148B5447 | 148H3123 | 148H3125 | 148H3127 | 148H3129 | 148H3304 | 148H3269 |
|
32 | 11/4 | FIA 32 A STR | 148B5552 |
40 | 11/2 | FIA 40 A STR | 148B5644 |
50 | 2 | FIA 50 A STR | 148B5716 | 148H3157 | 148H3130 | 148H3138 | 148H3144 | 148H3179 | 148H3184 | 148H3189 |
65 | 21/2 | FIA 65 A STR | 148B5815 |
| 148H3131 | 148H3139 | 148H3145 | 148H3180 | 148H3185 | 148H3190 |
80 | 3 | FIA 80 A STR | 148B5908 |
| 148H3119 | 148H3120 | 148H3121 | 148H3181 | 148H3186 | 148H3191 |
100 | 4 | FIA 100 A STR | 148B6009 |
| 148H3132 | 148H3140 | 148H3146 | 148H3182 | 148H3187 | 148H3192 |
125 | 5 | FIA 125 A STR | 148B6108 |
| 148H3133 | 148H3141 | 148H3147 | 148H3183 | 148H3188 | 148H3193 |
150 | 6 | FIA 150 A STR | 148B6205 |
| 148H3134 | 148H3142 | 148H3148 | 148H3226 | 148H3293 |
|
200 | 8 | FIA 200 A STR | 148B6305 |
| 148H3135 | 148H3143 | 148H3149 | 148H3297 | 148H3294 |
|
對接焊 GOST-角閥 |
150 | 6 | FIA 150 G ANG | 148B6206 |
| 148H3134 | 148H3142 | 148H3148 | 148H3226 | 148H3293 |
|
對接焊 GOST-直通型 |
150 | 6 | FIA 150 G STR | 148B6207 |
| 148H3134 | 148H3142 | 148H3148 | 148H3226 | 148H3293 |
|
FPT 內螺紋, NPT (ANSI/ASME B 1.20.1) - 角型 |
15 | 1/2 | FIA 15 FTP ANG | 148B5246 | 148H3122 | 148H3124 | 148H3126 | 148H3128 | 148H3303 | 148H3363 |
|
20 | 3/4 | FIA 20 FTP ANG | 148B5346 |
25 | 1 | FIA 25 FTP ANG | 148B5446 | 148H3123 | 148H3125 | 148H3127 | 148H3129 | 148H3304 | 148H3269 |
|
32 | 11/4 | FIA 32 FTP ANG | 148B5547 |
FPT 內螺紋, NPT (ANSI/ASME B 1.20.1) - 直通型 |
15 | 1/2 | FIA 15 FTP STR | 148B5249 | 148H3122 | 148H3124 | 148H3126 | 148H3128 | 148H3303 | 148H3363 |
|
20 | 3/4 | FIA 20 FTP STR | 148B5349 |
25 | 1 | FIA 25 FTP STR | 148B5449 | 148H3123 | 148H3125 | 148H3127 | 148H3129 | 148H3304 | 148H3269 |
|
32 | 11/4 | FIA 32 FTP STR | 148B5549 |
承插焊 ANSI (B 16.11) - 角型 |
15 | 1/2 | FIA 15 SCO ANG | 148B5245 | 148H3122 | 148H3124 | 148H3126 | 148H3128 | 148H3303 | 148H3363 |
|
20 | 3/4 | FIA 20 SCO ANG | 148B5345 |
25 | 1 | FIA 25 SCO ANG | 148B5445 | 148H3123 | 148H3125 | 148H3127 | 148H3129 | 148H3304 | 148H3269 |
|
32 | 11/4 | FIA 32 SCO ANG | 148B5543 |
40 | 11/2 | FIA 40 SCO ANG | 148B5646 |
50 | 2 | FIA 50 SCO ANG | 148B5715 | 148H3157 | 148H3130 | 148H3138 | 148H3144 | 148H3179 | 148H3184 | 148H3189 |
承插焊 ANSI (B 16.11) – 直通型 |
15 | 1/2 | FIA 15 SCO STR | 148B5248 | 148H3122 | 148H3124 | 148H3126 | 148H3128 | 148H3303 | 148H3363 |
|
20 | 3/4 | FIA 20 SCO STR | 148B5348 |
25 | 1 | FIA 25 SCO STR | 148B5448 | 148H3123 | 148H3125 | 148H3127 | 148H3129 | 148H3304 | 148H3269 |
|
32 | 11/4 | FIA 32 SCO STR | 148B5548 |
40 | 11/2 | FIA 40 SCO STR | 148B5645 |
50 | 2 | FIA 50 SCO STR | 148B5717 | 148H3157 | 148H3130 | 148H3138 | 148H3144 | 148H3179 | 148H3184 | 148H3189 |
配件
配件名稱 | 配件應用 | 訂貨代碼 |
磁鐵插件 | FIA 80-100 | 148H3447 |
FIA 125-200 | 148H3448 |
μ150 濾網， 含有試運行時所用 μ50 過濾網 | FIA 15-20 | 148H3301 |
FIA 25-40 | 148H3302 |
過濾包 | FIA 50 | 148H3150 |
FIA 65 | 148H3151 |
FIA 80 | 148H3152 |
FIA 100 | 148H3153 |
FIA 125 | 148H3154 |
FIA 150 | 148H3155 |
FIA 200 | 148H3156 |
完整的泄壓閥組件 | FIA 50 - 300 | 148B3745 |
泄壓孔適配器，含墊片 | 148B3450 |
