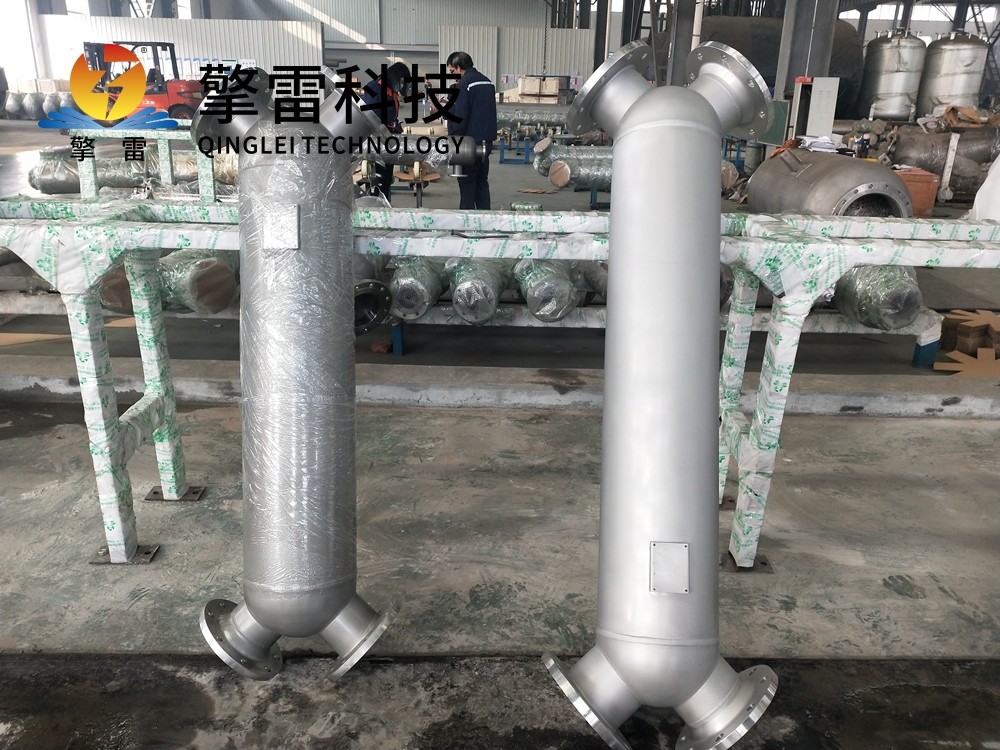

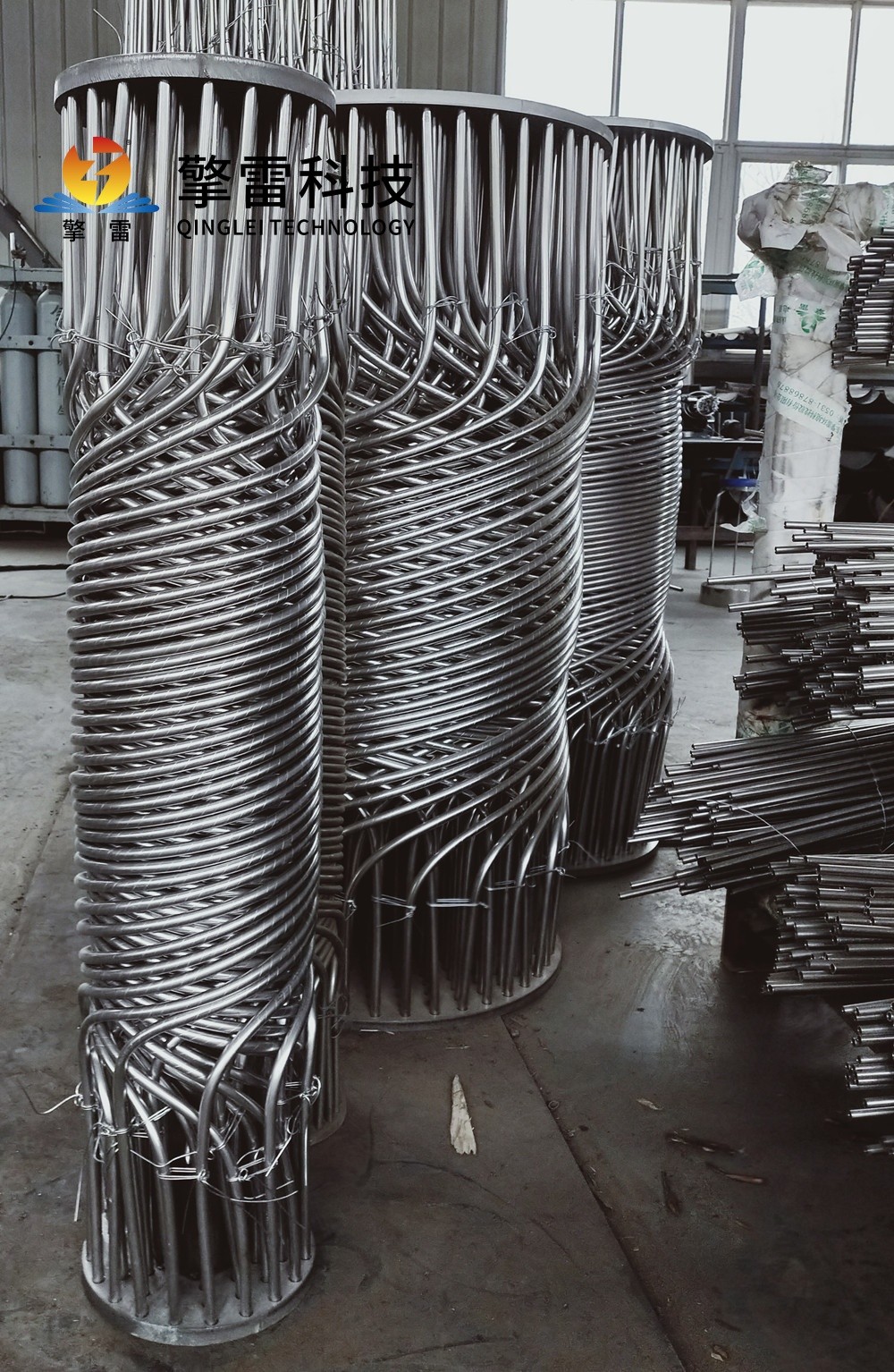

纏繞式列管換熱器（Spiral Wound Heat Exchanger）是現代工業熱交換領域中極具顛覆性的革新裝備，它徹底打破了傳統管殼式換熱器“直管+折流板”的百年結構局限，通過精密的幾何設計與強化傳熱技術，實現了換熱效率、空間利用率與設備可靠性的質的飛躍。該設備的核心在于其精密的螺旋纏繞管束系統，多根換熱管以3°至20°的螺旋角緊密纏繞在中心筒體上，且相鄰層的纏繞方向相反。這種正反向交替的“彈簧密碼”不僅保證了管束的自支撐剛性，還有效平衡了軸向力，防止了運行中的管束位移與振動。

在熱力學與流體力學性能上，螺旋纏繞結構展現出了卓越的優勢。流體在復雜的螺旋通道內流動時，受離心力作用會產生強烈的迪恩渦與二次環流效應，極大地破壞了熱邊界層，使流體始終保持高度湍流狀態。這一機制使得設備的傳熱系數大幅躍升，最高可達14000 W/(m2·℃)，是傳統直管設備的3至7倍。同時，由于管束兩端預留了自由彎曲段，設備具備了極強的自補償熱應力能力，即使在150℃以上的溫差工況下，也能有效消除熱應力開裂風險，確保設備在極端溫度波動下的長期可靠性。

緊湊性與自清潔能力是該設備的另一大亮點。在同等換熱量下，其體積僅為傳統管殼式換熱器的十分之一，重量減輕約40%，極大地節省了寶貴的基建空間與安裝成本。此外，高速流動的流體在螺旋流道內形成了天然的“擦洗效應”，顯著降低了雜質沉積與結垢傾向，污垢沉積率可降低70%以上，從而大幅延長了清洗周期并減少了維護成本。在承壓與耐溫方面，全焊接結構使其能夠耐受高達30MPa的壓力，工作溫域更是覆蓋了從-196℃深冷到1200℃高溫的廣闊區間。

憑借這些硬核優勢，纏繞式列管換熱器已廣泛應用于石油化工、電力能源、制藥食品及新能源等關鍵領域。在煉化催化裂化裝置中，它替代傳統U形管換熱器，使換熱效率提升超60%；在LNG液化與氫能儲能等極端工況下，它實現了極高的能效轉化；在制藥與乳制品生產中，其光滑流道與無菌設計滿足了嚴苛的GMP標準。隨著材料科學與智能制造的深度融合，未來的纏繞式列管換熱器正朝著碳化硅復合材料應用、AI預測性維護及仿生流道設計等方向持續演進，必將在工業節能降耗與綠色轉型的進程中發揮不可替代的核心作用。
