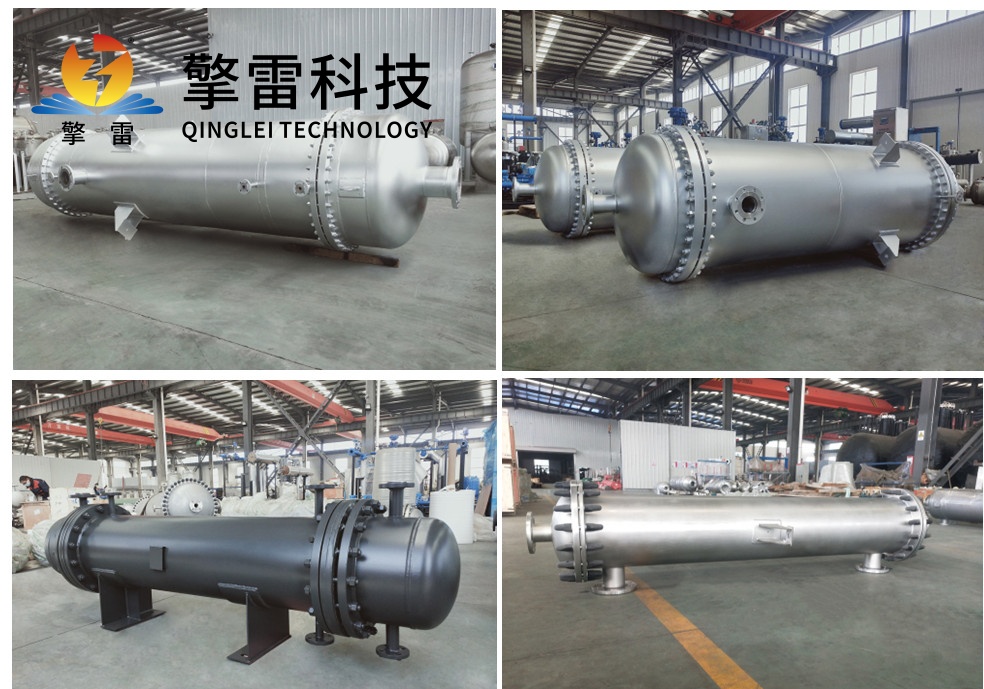

列管式汽水換熱器是專門針對蒸汽與水兩類介質換熱場景優化的專用管殼式換熱裝備，依托成熟的列管結構適配蒸汽相變冷凝的換熱特性，是集中供熱、工業生產、商用熱水供應等場景中實現蒸汽熱能高效轉化的核心主力設備。

這類設備的核心結構針對汽水換熱的特殊工況做了定向優化，通常將高溫蒸汽通入殼程，冷水走管程，蒸汽在殼程內均勻分布后橫向沖刷管束，通過換熱管壁將熱量快速傳遞給管內流動的冷水，自身釋放潛熱后冷凝為液態水。殼程內部加裝的大間距弓形折流板，既可以延長蒸汽的流動路徑，讓蒸汽均勻充滿整個殼體空間，避免出現局部流動死區，又能緩沖蒸汽高速流動帶來的沖擊，大幅降低水錘現象的發生概率，保障設備運行的平穩性。

針對汽水換熱最常見的水錘隱患，列管式汽水換熱器做了多重針對性設計，殼程的頂部設置了不凝氣排放口，能及時排出蒸汽中夾帶的空氣等不凝性氣體，避免這類氣體聚集在殼程內部大幅降低換熱效率；殼程底部設置了大口徑的專用疏水通道，搭配高性能疏水閥可以快速將換熱產生的高溫凝結水排出，防止凝結水在殼程底部積聚被高速蒸汽帶動形成水錘，從結構根源上降低了運行時的振動和噪音。同時管束采用高剛性的支撐結構，能承受蒸汽流動帶來的交變沖擊力，長期運行也不會出現管束松動變形的問題。

這類設備的工況適配性極強，既可以適配低壓飽和蒸汽的民用采暖換熱場景，也可以適配數十兆帕的高壓過熱蒸汽工業工況，通過靈活調整換熱管的材質，從普通碳鋼到不銹鋼、鈦合金都可以按需選用，哪怕是水質硬度較高、易結垢的場景，也可以通過增大換熱管管徑的設計，方便后續對管內進行機械通刷清洗，避免結垢堵塞影響換熱效果。和其他類型的汽水換熱設備相比，列管式汽水換熱器沒有精密的密封元件，不會出現蒸汽高壓沖開密封件的故障，運行可靠性大幅提升。
