文章由山東擎雷環境科技股份有限公司提供

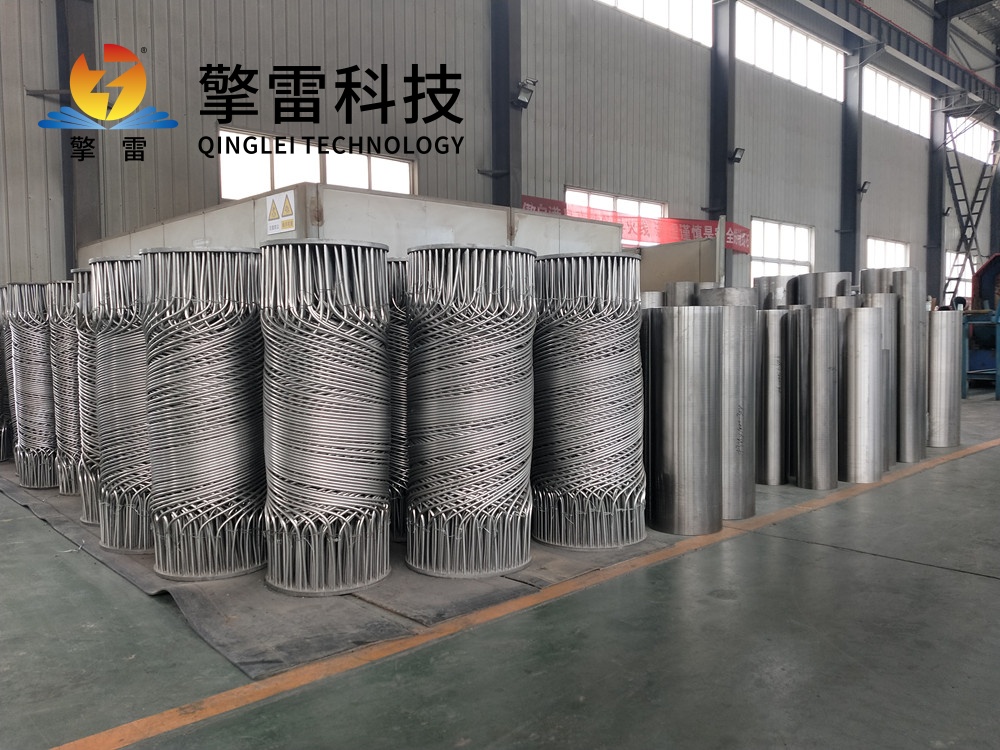

纏繞型換熱器是將多根換熱管以多層反向螺旋形態緊密纏繞在中心芯筒上的高效緊湊型換熱裝備，憑借獨特的立體流道設計突破了傳統直管列管設備的性能瓶頸，是當前精細化工、余熱回收、深冷空分等領域廣泛應用的核心換熱設備。

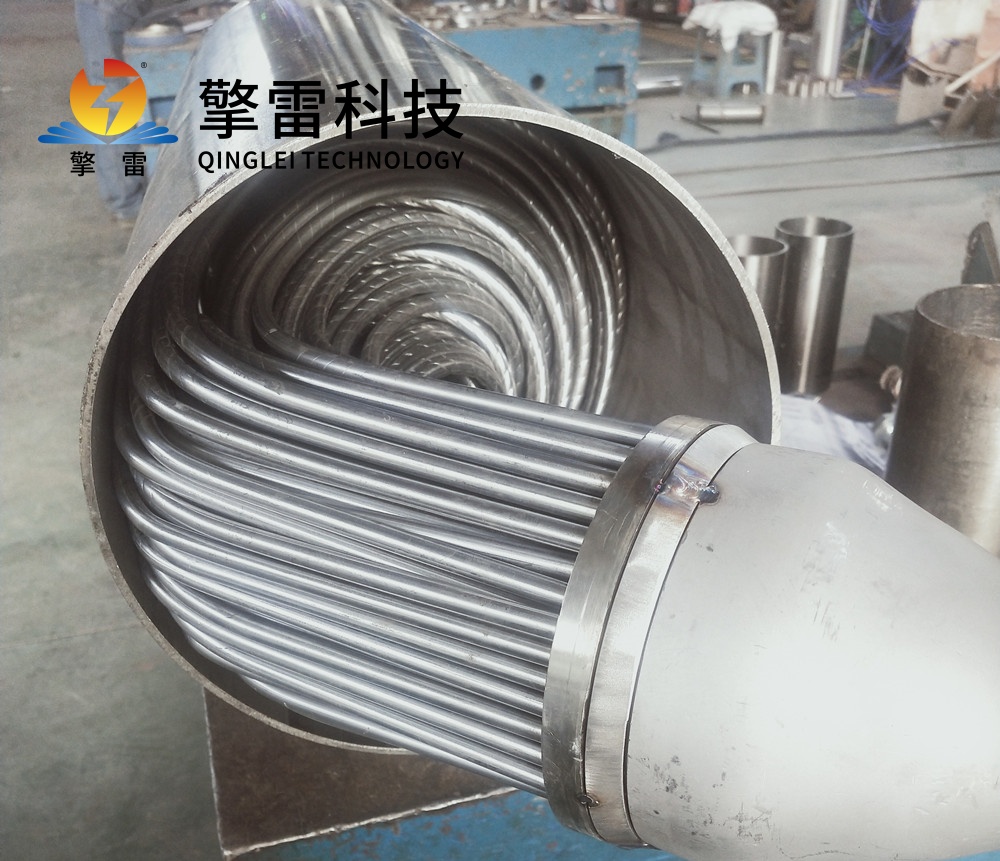

這類設備的核心結構完全區別于傳統直管列管換熱器，換熱管從入口到出口無中間焊縫，以逐層嵌套的方式纏繞在中心筒外側，相鄰兩層換熱管采用相反的螺旋方向排布，形成交錯分布的三維螺旋流道。管程流體在流動過程中持續受離心力作用，自發形成強烈的二次環流，徹底打破管壁附近的層流邊界層，管程側換熱強度相比普通直管提升一倍以上；殼程流體在管束間隙中沿連續螺旋路徑流動，全程保持高強度湍流狀態，幾乎不存在傳統列管設備常見的流動死區和旁路流問題，兩側同步的傳熱強化讓設備整體換熱效率遠超同規格直管列管設備。

極強的熱補償能力是纏繞型換熱器的核心優勢之一，所有纏繞的換熱管都處于完全自由的無剛性約束狀態，當管程和殼程流體存在上百攝氏度甚至數百攝氏度的巨大溫差時，每一根螺旋管都可以通過自身的微小彈性形變完全吸收熱膨脹差，徹底消除管板位置的熱應力集中，不會出現傳統列管設備常見的焊縫拉裂、管束變形等故障，哪怕經歷頻繁的冷熱介質切換，設備也能保持長期穩定運行。同時螺旋流道的持續沖刷作用，讓雜質難以在管壁附著，設備的結垢速度遠低于普通直管設備，大幅延長了清洗維護周期。

纏繞型換熱器的結構緊湊性優勢十分突出，單位體積的傳熱面積可達每立方米一百五十平方米以上，在同等換熱負荷下，它的體積僅為傳統列管設備的三分之一，能大幅節省裝置的占地空間，尤其適配撬裝化集成的工業項目。同時設備的管頭焊縫數量遠少于同換熱面積的直管列管設備，大幅降低了高壓工況下的泄漏風險，通過搭配高強度承壓殼體，可適配數十兆帕的高壓工況，滿足加氫、深冷等特殊場景的高壓換熱需求。
