纏繞管換熱器機組是以纏繞管式換熱單元為核心，集成配套輸送泵、智能溫控系統、安全防護組件的一體化集成換熱裝備，既保留了纏繞管換熱器高效換熱、耐大溫差的核心優勢，又通過標準化預裝設計大幅降低了現場安裝調試門檻，是當前氫能儲運、工業余熱深度回收、深冷能源等領域的主流高端換熱裝備。

這類機組的核心換熱單元采用多層反向螺旋纏繞的特殊結構，多根換熱管以差異化螺旋角嵌套排布在中心芯筒外側，管程介質在螺旋流道內持續受離心力作用形成高強度二次環流，徹底打破管壁附近的層流邊界層，殼程介質沿交錯的螺旋路徑流動全程保持高湍流狀態，兩側同步強化的換熱效果讓機組整體傳熱效率比傳統列管換熱機組高出近五成，在相同換熱負荷下，機組的整體體積僅為傳統列管機組的三分之一，大幅節省換熱站的占地空間，尤其適配撬裝化集成的項目場景。

耐極端工況的特性是這類機組的核心競爭力，所有纏繞排布的換熱管都處于完全自由的無剛性約束狀態，當管程與殼程介質存在上百度甚至數百攝氏度的巨大溫差時，每一根換熱管都可以通過自身微小的彈性形變完全吸收熱膨脹差，徹底消除管板位置的應力集中，完全不會出現傳統列管機組常見的焊縫拉裂、管束變形故障。同時機組的管頭焊縫數量遠少于同換熱面積的列管機組，大幅降低了高壓工況下的泄漏風險，通過選用高強度特種材質，可輕松適配數十兆帕的高壓工況，完美匹配高壓加氫、深冷液化等特殊領域的換熱需求。

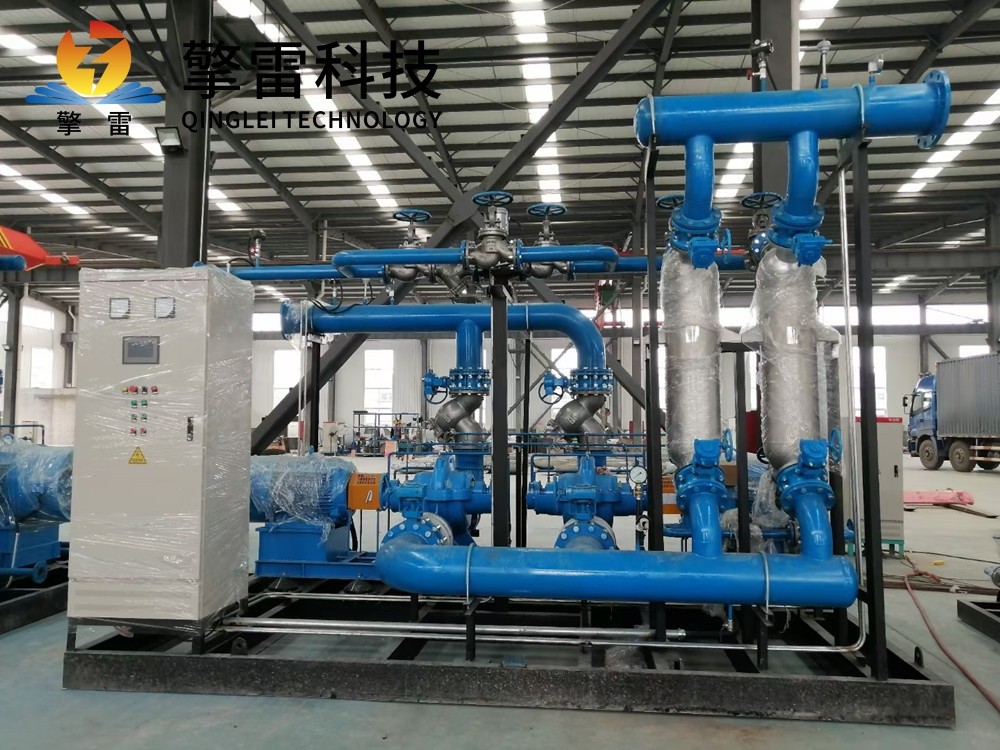

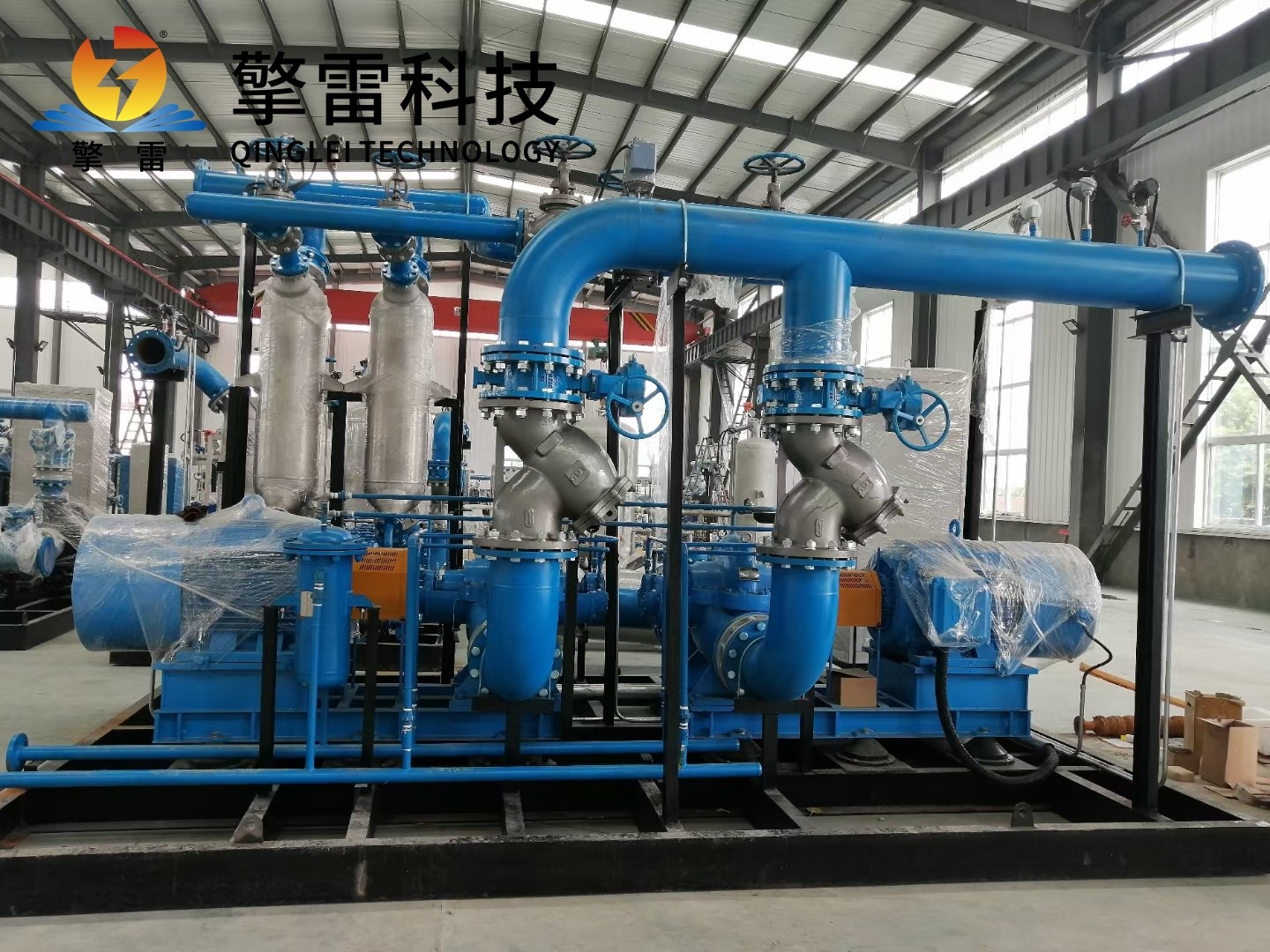

機組采用全集成的出廠設計，所有核心部件包括纏繞管式換熱單元、循環泵、介質輸送組件、智能PLC控制柜、安全泄壓裝置都統一預裝在共用底座上，在工廠內完成全流程的性能調試后再運抵現場，用戶僅需對接介質管路和供電線路即可快速投入運行，完全省去了傳統換熱設備現場零散組裝、反復調試的復雜工序，大幅縮短了項目的建設周期，也避免了現場安裝不規范帶來的運行隱患。
