纏繞式螺旋管換熱器是工業傳熱領域的一項革命性創新。它將傳統的直管結構重塑為多層、反向的立體螺旋通道，不僅打破了傳統管殼式換熱器的性能瓶頸，更以極致的緊湊設計重塑了工業傳熱設備的空間形態。

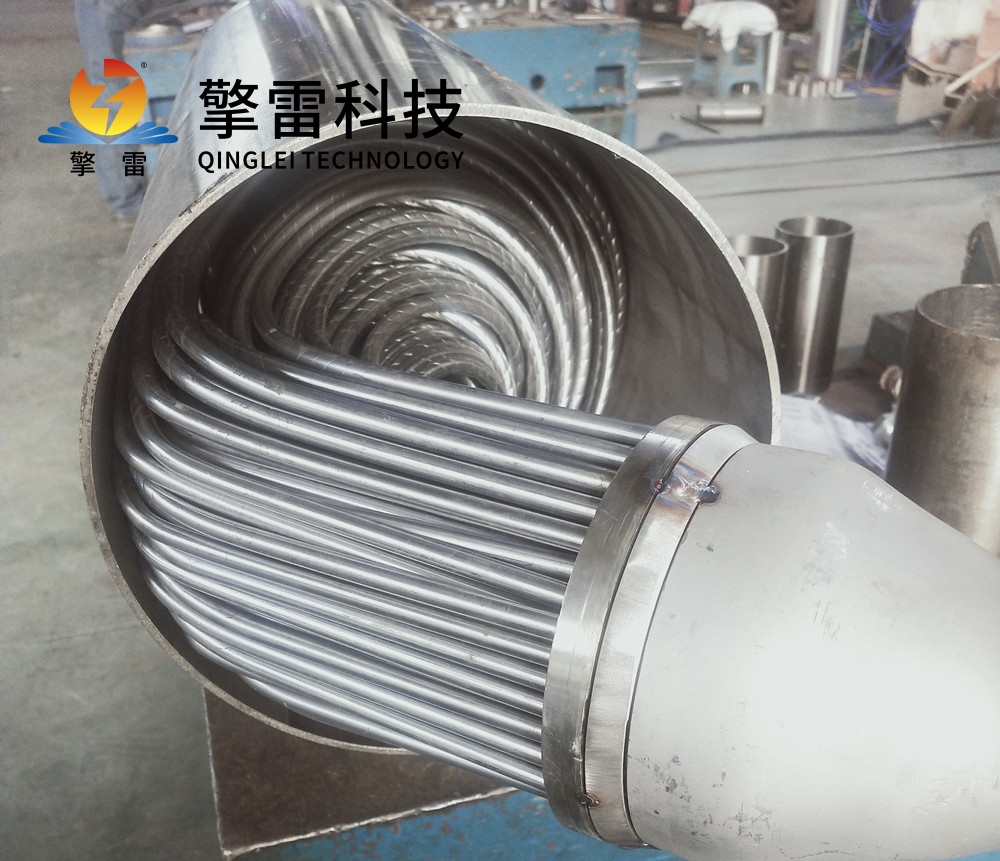

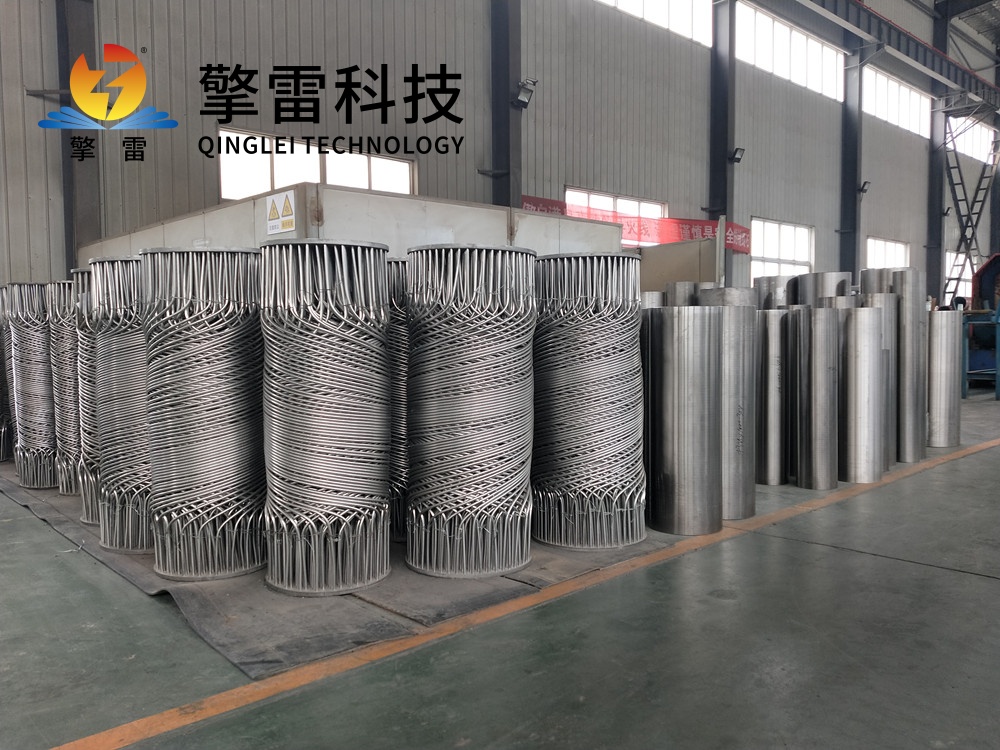

從結構創新來看，該設備將多根換熱管以特定角度（通常為3°-22°）緊密纏繞于中心筒體上，相鄰管層采用相反方向纏繞，并通過精密的定距件保持均勻的管間距。這種獨特的幾何美學帶來了兩大流體力學突破：一方面，流體在螺旋通道內受離心力作用，產生強烈的二次環流（泰勒渦流），徹底破壞熱邊界層，使流體呈高度湍流狀態；另一方面，管程與殼程介質實現真正的純逆流換熱，傳熱溫差分布極為均勻。這兩大因素協同作用，使其傳熱系數可高達14000 W/(m2·℃)，換熱能力是傳統列管式換熱器的3至7倍。

在性能優勢上，纏繞式螺旋管換熱器展現出“高效、緊湊、耐用”的三重躍升。首先是超緊湊設計，其單位體積傳熱面積是傳統設備的3至5倍，同等換熱量下，設備體積僅為傳統管殼式換熱器的1/10，大幅節省了占地空間與基建成本。其次是卓越的自清潔與抗熱應力能力，螺旋流道產生的離心力沖刷作用使污垢沉積率降低70%，清洗周期顯著延長；同時，彈性螺旋管束設計允許管束自由端軸向伸縮，有效消除了熱脹冷縮產生的熱應力，徹底解決了管板拉脫難題。此外，全焊接結構與統一的膨脹系數使其能夠耐受400℃高溫與高壓工況，無需減溫減壓裝置，且運行噪音極低。

在應用場景方面，該設備正成為多領域極端工況的“破局者”。在石油化工中，它被廣泛用于LNG液化、催化裂化及高溫高壓多股流回熱，大幅降低能耗；在制藥與食品行業，其鏡面拋光設計與精準控溫能力（溫差控制在±0.5℃以內）完美契合無菌生產與熱敏物料處理需求；在環保與冶金領域，采用鈦合金或碳化硅材質的纏繞管換熱器，能夠在強酸廢水處理和濕法冶金中連續穩定運行超10年。未來，隨著AI智能監測與石墨烯等新材料的融合，纏繞式螺旋管換熱器必將持續引領工業傳熱技術向極致能效邁進。
