U 型管換熱器是管殼式換熱器的經典結構類型，憑借獨特的 U 型管束結構設計，適配高溫、高壓、大溫差的工業換熱工況，廣泛應用于石油化工、熱力發電、精細化工、工業供熱等領域，多用于工藝介質冷卻、蒸汽換熱、系統余熱回收等生產環節。

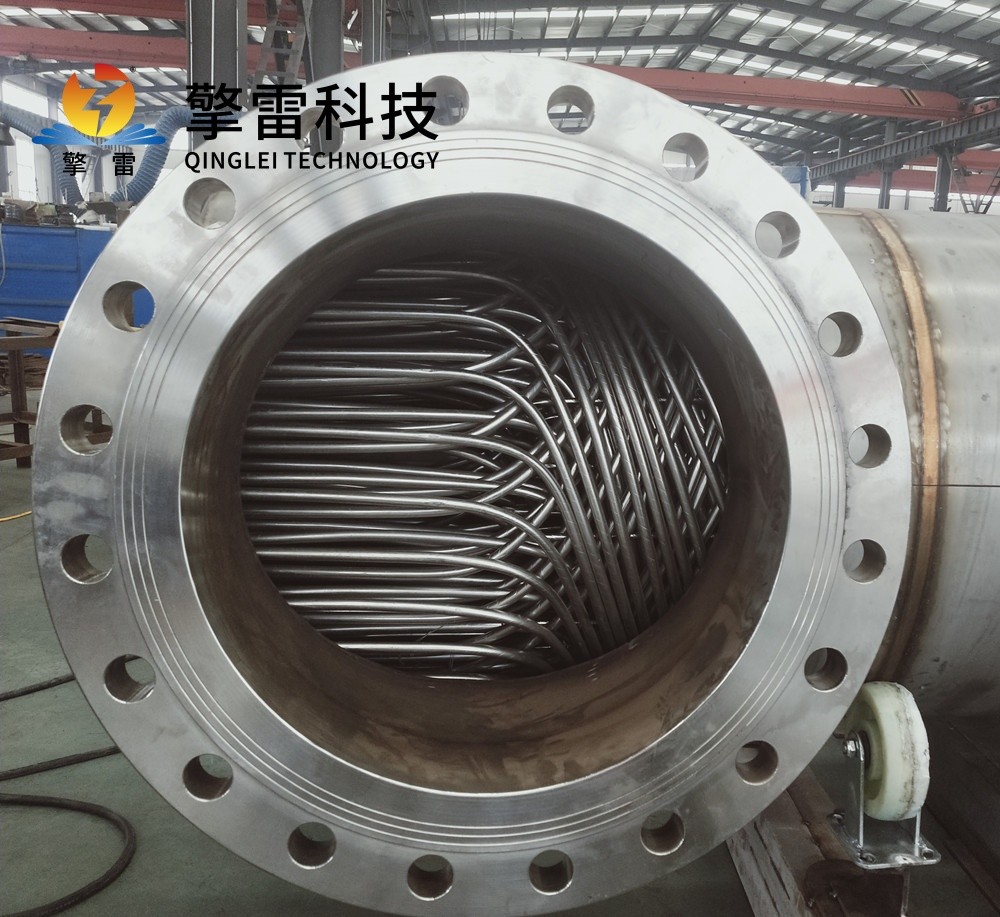

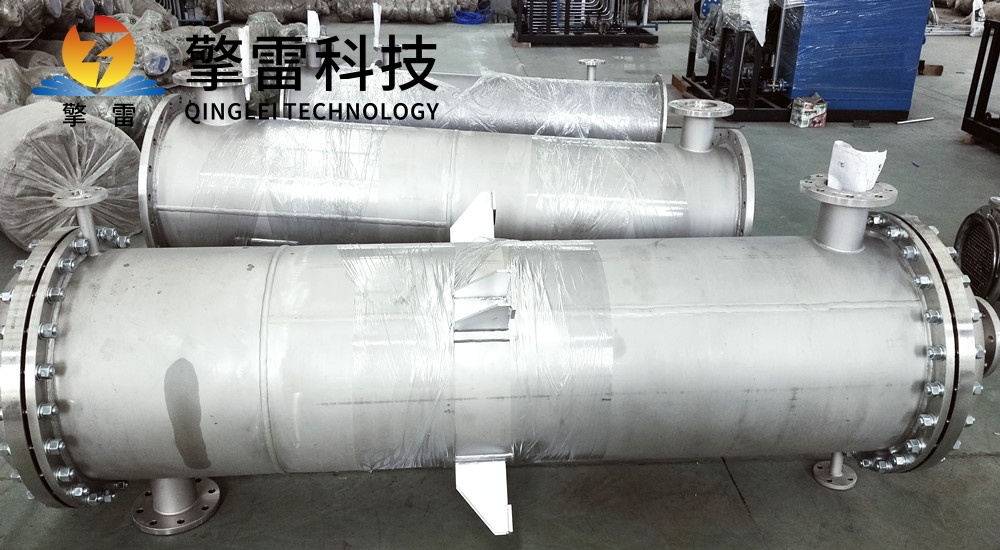

設備主要由殼體、U 型換熱管束、管板、進出口封頭、折流板及管路密封組件構成。換熱管材統一彎折為 U 型結構，兩端管口固定在同一塊管板上，管束整體呈自由伸縮狀態。結構舍棄了浮動管板與復雜補償機構，整體構造簡潔，機械結構穩定性強，裝配工藝成熟，適合工業長期連續運行場景。

設備采用間壁式換熱原理工作，運行時分為獨立管程與殼程。管程介質從封頭入口進入，流經 U 型管束完成折返流動，殼程介質在殼體與管束之間的空間橫向沖刷管束，兩種介質通過管壁完成熱量交換，實現介質升溫、降溫與冷凝回收等工藝功能。

U 型管結構具備良好的熱應力適配能力。管束整體自由懸空，不受管板約束，溫度變化產生的熱脹冷縮可自行補償，不會在管束與焊縫位置堆積應力，能夠適應冷熱交替、溫差幅度較大的工況，降低管束開裂、焊縫滲漏的發生概率。

相較于固定管板式換熱器，該設備無需增設膨脹節，結構故障率更低，耐高溫高壓工況適配性更強；相較于浮頭式換熱器，零部件更少，制造成本更低，安裝與固定流程更為簡便。設備殼程空間開闊，可通過抽出管束完成殼體內部檢修，日常清理與維護操作便捷。

設備也存在對應的使用特點，管束內側彎曲區域清洗難度高于直管，不適用于結垢性強、易結晶的粘稠介質工況，更適配潔凈度較高、雜質較少的工藝流體換熱場景。管程可設計為雙程或多程結構，能夠根據工況調整流體流速，適配不同換熱負荷需求。

整體而言，U 型管換熱器結構堅固、應力補償效果好、高壓適配性強、運維簡便，能夠適配高溫高壓、大幅溫差的工業換熱工況，運行穩定可靠，適用場景廣泛，是工業熱力系統中應用普遍的換熱設備。
