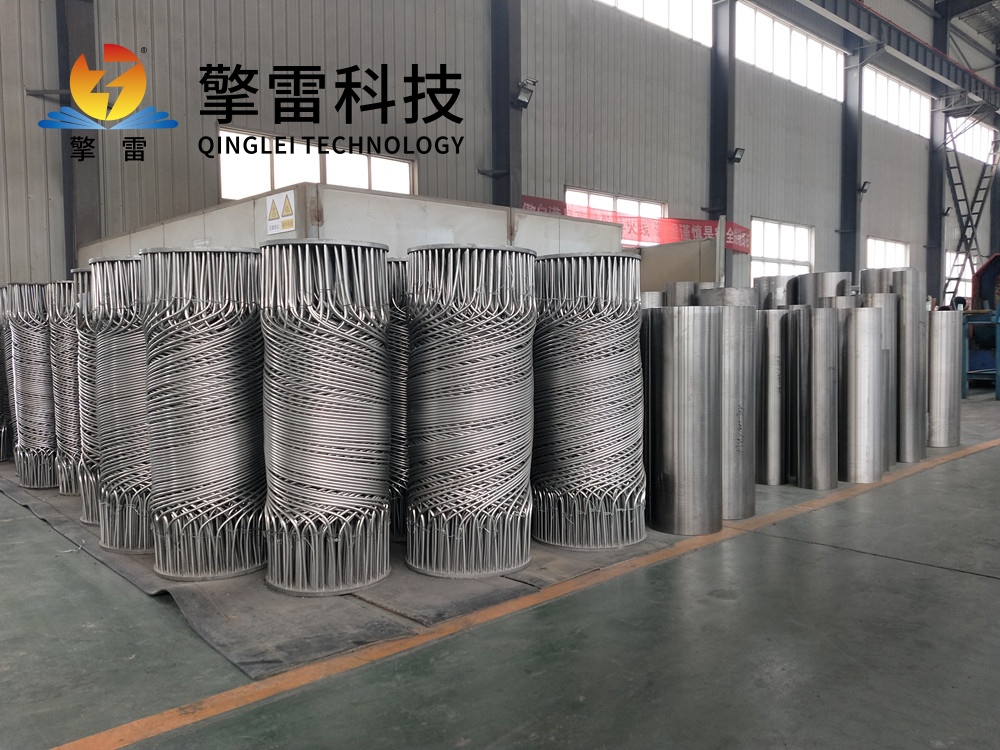

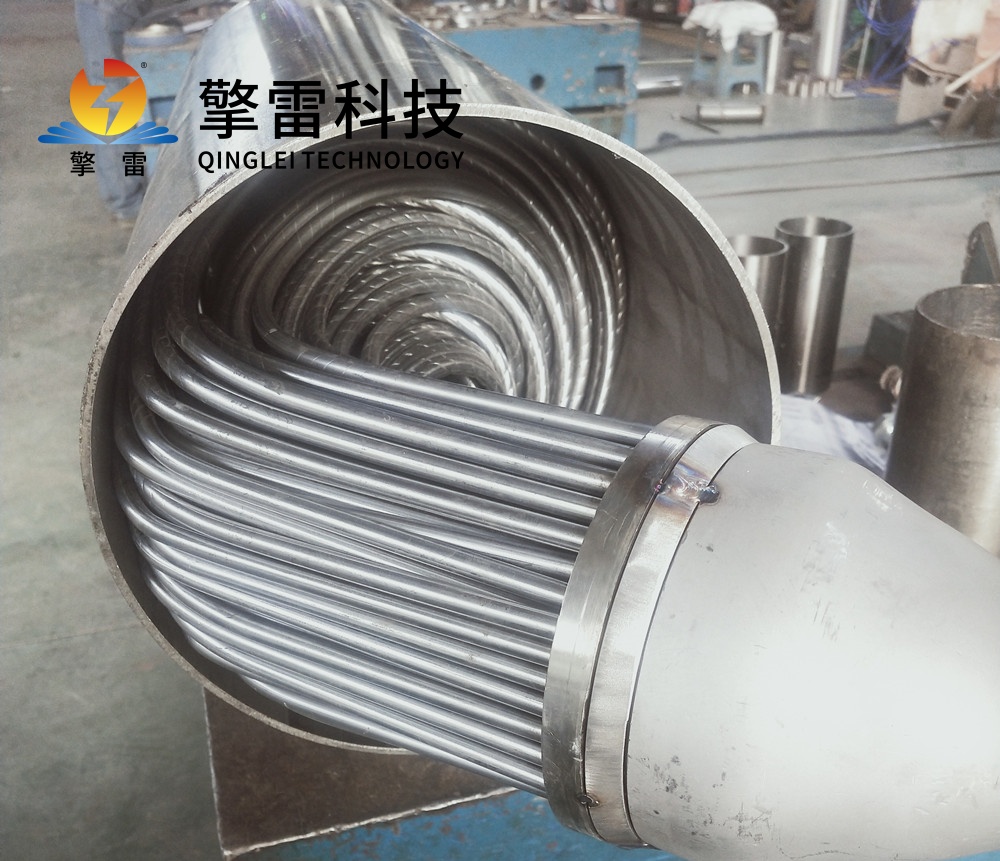

大型螺旋纏繞管式換熱器是工業熱交換領域的關鍵裝備，廣泛應用于石油化工、天然氣液化、空分裝置及煤化工等大型工業項目中。其核心特征在于將大量換熱管以螺旋線形式交替纏繞于芯筒與殼體之間，相鄰層螺旋方向相反，形成緊湊而高效的傳熱結構。這種設計不僅顯著提升了單位容積內的傳熱面積，還使流體在殼程內產生強烈的湍流和二次環流，有效破壞熱邊界層，從而大幅提高傳熱效率。

在大型化方面，現代螺旋纏繞管式換熱器已實現顯著突破。例如，國內已成功制造出內徑達6.1米、長度約28米、金屬重量達850噸、換熱面積超過36000平方米的超大型設備，刷新了同類裝備的制造紀錄。這類設備通常用于丙烷脫氫、乙烯裂解等高端化工裝置，承擔高溫高壓下的氣氣或氣液換熱任務，對材料強度、焊接工藝、纏繞精度及熱應力補償能力提出了嚴苛要求。

其結構優勢體現在多個方面：螺旋管束具有良好的熱補償能力，可部分吸收熱膨脹產生的應力，減少管板與換熱管連接處的拉脫風險；多通道設計允許不同介質同時換熱，流程集成度高；逆流布置使端面溫差可低至2℃，熱回收率高。此外，由于流體流速較高且流動路徑連續，設備具備一定自清潔能力，結垢傾向較低，有利于長期穩定運行。

在制造層面，大型螺旋纏繞管式換熱器涉及復雜工藝，包括高精度纏繞、內孔焊接、無損檢測及整體熱處理等。近年來，隨著數控激光切割、焊接機器人及千噸級纏繞裝備的應用，制造精度與效率顯著提升。產學研協同攻關也在推動材料選型、力學仿真與工藝優化方面的技術進步，助力關鍵裝備國產化。

該型換熱器在天然氣深冷處理、液氫儲運、區域供熱及海洋平臺等場景中展現出良好適應性。其緊湊結構特別適合空間受限的場合，而高傳熱效率則有助于降低能耗與運行成本。隨著智能制造與數字孿生技術的引入，未來大型螺旋纏繞管式換熱器將在全生命周期管理、預測性維護及能效優化方面持續演進，為工業綠色低碳轉型提供堅實支撐。
