螺旋纏繞管殼式換熱器是一款結構優化的新型管殼式換熱設備，結合傳統管殼式設備的運行優勢與螺旋纏繞結構的換熱特性，廣泛應用于化工、熱力、能源、醫藥及余熱回收等工業領域，適用于各類潔凈流體、中低溫介質的熱量交換與溫度調控工作。

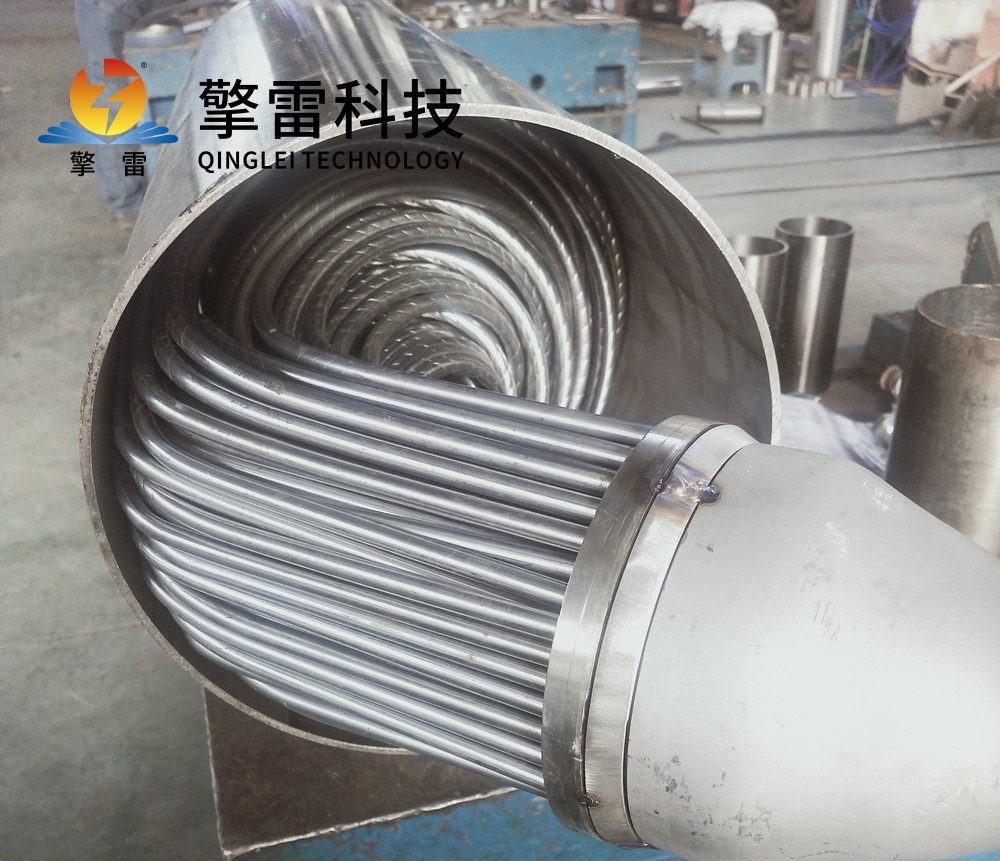

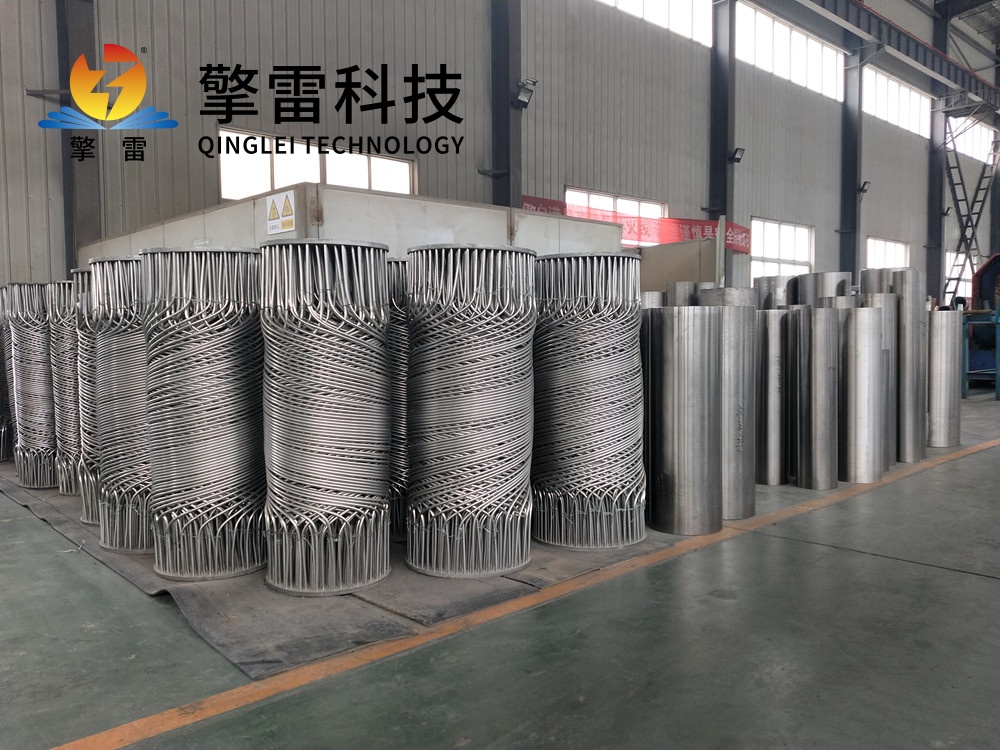

該設備主要由殼體、螺旋纏繞管束、中心筒、管板、封頭及介質進出口接口組成。區別于普通直管列管設備，其核心換熱元件采用細管連續螺旋纏繞成型，多層管束由內向外逐層排布，層間設置規整的流通通道，整體結構排布緊湊，有效提升單位空間內的換熱面積，設備整體占地規模小于同換熱規格的傳統管殼式設備。

設備采用間壁式逆向換熱的工作方式運行。工作時，一種流體在管程內部沿螺旋管路持續流動，另一種流體在殼程通道內逆向穿行。螺旋結構可以持續改變流體流動方向，增強流體湍流擾動效果，削弱流體附著層流底層，減少換熱熱阻，提升整體傳熱效率。流體在流道內停留時間分布均勻，換熱均勻性良好，可穩定把控工藝介質溫度。

該設備的結構設計適配連續化工業生產工況。螺旋纏繞管束結構整體性強，構件受力均勻，運行過程震動幅度較低，能夠適配長期不間斷的生產運行模式。設備內部無滯留死角，流體流通順暢，對于清水、導熱油、工藝氣體、蒸汽等常規介質，均可保持良好的適配效果，同時可以減少雜質沉積，降低污垢堆積對換熱造成的影響。

在實際應用與運維方面，設備密封結構設計合理，管殼程介質分區清晰，可避免不同流體相互摻混。設備整體承壓能力穩定，可適配工業常規壓力與溫度區間的生產場景。日常維護操作簡便，可通過在線沖洗的方式完成內部清潔作業，減少設備停機時長，提升生產連續性。

相較于傳統直管管殼式換熱器，該設備換熱利用率更高，結構更為緊湊，能耗控制表現良好。依托可靠的結構性能與靈活的工況適配能力，螺旋纏繞管殼式換熱器在余熱回收、流體溫控、能源節約等工藝場景中應用范圍持續拓寬，成為工業換熱系統中實用性較強的主流換熱設備之一。
