1.

結構特征與工作原理

1.  總體結構

KBSGZY礦用隔爆型移動變電站由礦用隔爆型高壓開關、礦用隔爆型干式變壓器、礦用隔爆型低壓開關組成，干式變壓器與高、低壓開關用螺栓連接。當拆下高、低壓開關，分別裝上高、低壓電纜出線盒，可組成KBSG礦用隔爆型干式變壓器使用。

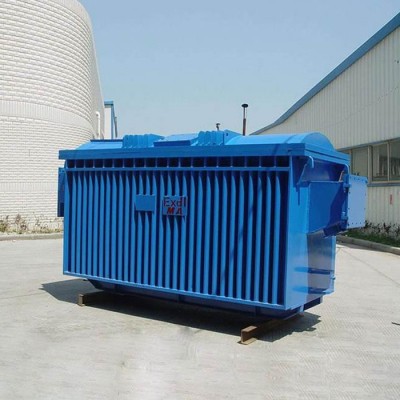

KBSG礦用隔爆型干式變壓器由箱殼、箱蓋、鐵心裝配、絕緣裝配、高壓引線、低壓引線及鐵路軌道用小車等組成；本節主要介紹礦用隔爆型干式變壓器。（高、低壓開關結構及工作原理見其使用說明書。）

1. 變壓器箱殼有兩種結構。一種為頂開蓋的隔爆型結構，用于800kVA及以上產品，箱殼兩側為波紋鋼板，箱底采用厚鋼板，高、低壓出線盒均焊于箱殼兩端。另一種為兩端開蓋的隔爆型結構，用于630kVA及以下產品，箱殼兩側為波紋鋼板，頂部及底部為弧形鋼板，頂部高、低壓側均設有接線法蘭。兩種箱殼上均設有四個大吊拌，供變壓器整體起吊之用；箱殼兩端焊有接地螺栓及“”接地標志，供連接外接地線之用。

2. 頂開蓋的隔爆型結構，頂部為一個弧形箱蓋，在箱蓋上設有四個小吊拌，用于箱蓋拆卸時的起吊，箱蓋高壓側設有調節分接電壓的法蘭盒。頂蓋側面有供調節低壓y.d接法的法蘭盒；兩端開蓋的隔爆型結構，兩端各裝有一個箱蓋，在每個箱蓋上設有兩個小吊拌，用于箱蓋拆卸時的起吊，高、低壓出線盒分別焊于兩個箱蓋上。

3. 高、低壓開關或高、低壓電纜出線盒分別裝于箱殼兩端，變壓器內部有高低壓連鎖線及溫度控制線分別與高、低壓開關連接；溫度控制采用PT100鉑電阻或溫度繼電器，當變壓器內溫度過高時，發出超溫報警信號。

4. 變壓器鐵心裝配由鐵心、夾件、絕緣件等組成。鐵心采用或30Q120冷軋取向硅鋼片、多級步進式全斜接縫疊片結構，以降低空載損耗和空載電流；鐵心片切口涂防銹液，鐵心柱及下鐵軛表面涂耐高溫防銹防潮漆。夾件采用槽鋼，上下拉緊采用拉螺桿結構，并采取措施防止鐵心和夾件產生相對位移，以免影響產品質量。鐵心絕緣件采用國產H級絕緣材料。

5. 變壓器絕緣裝配包括主縱絕緣、高低壓線圈、線圈壓緊等結構。主縱絕緣采用國產H級絕緣材料；高低壓線圈采用整體合繞工藝，提高了線圈的機械強度；高低壓線圈采用C級絕緣的Nomex紙包無氧銅導線，Nomex紙與空氣的介電常數非常接近，線圈周圍的電場均勻，局放量小。線圈壓緊采用壓釘和瓷壓塊結構，并采取措施防止松動。

6. 高壓引線采用電纜引出，低壓引線采用電纜或銅母線引出，爬電距離及空氣間隙大于GB3836.3中有關規定，在正常運行條件下不會產生火花、電弧和危險溫度，使用安全可靠。
