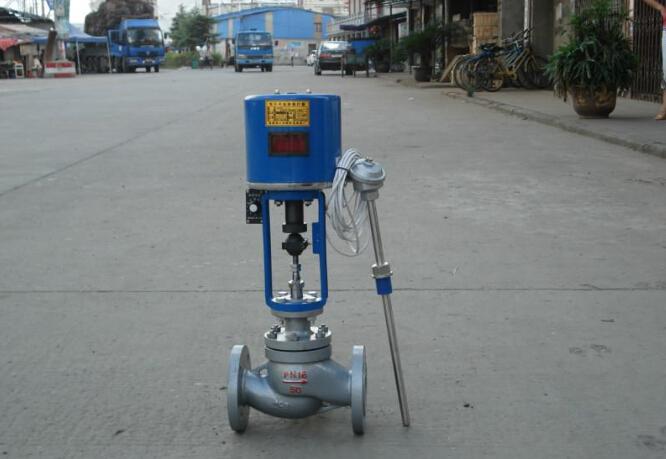

一、ZZWEP型自力式電控溫度調節閥 產品概述
自力式電控溫度調節閥（適用于較大口徑及導熱油控制），該閥最大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱氣、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合,該閥結構簡單,操作方便,選用調溫范圍廣、響應時間快、密封性能可靠,并可在運行中隨意進行調節,因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應
二、ZZWEP型自力式電控溫度調節閥 產品特點
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-20℃~350℃，接受信號為0~10mA.DC或4~20mA.DC來改變被調介質流量，使被控工藝參數保持在給定值，其中單座調節型適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。套筒調節型適用于壓差較大場合
三、ZZWEP型自力式電控溫度調節閥 主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推桿、襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管：1Cr18Ni9Ti
四、ZZWEP型自力式電控溫度調節閥 技術性能參數
公稱通徑DN（mm） （閥座直徑dn） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | （10） | （12） | （15） | （20） | 額定流量系數 | 直級 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 額定行程（mm） | 16 | 25 | 40 | 60 | 公稱壓力PN（MPa） | 1.0 1.6 4.0 6.4 | 固有流量特性 | 直線、等百分比 | 固有可調比 | 50 | 允許泄漏量 | 單座 | 硬密封：IV級 軟密封：VI級 | 套筒 | 硬密封：II級 軟密封：VI級 | 工作溫度t（℃） | -20~200 -40~250 -40~450 -60~450 | 信號范圍（mA.DC） | 0~10 4~20 | 作用方式 | 電關式 電開式 | 使用環境溫度（℃） | 電動調節閥：-20~70℃ | 使用環境濕度 | 電動調節閥：≤95% | 電源電壓 | 220V 50Hz |
本產品性能指標貫徹GB/T4213-92。 配套用電動執行機構有關技術參數| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | 電動執機機構 | 普通型 | ZAZ-60
DKZ-310 | ZAZ-60
DKZ-310 | DKZ-410 | DKZ-410
DKZ-510 | | 電子型 | JHZAZ1 | JHZAZ1 | JHZAZ3 | JHZAZ3 | 電動執行機構推力（N）
全行程時間（S） | 普通型 | 400
4000 | 400
4000 | 6400 | 6400
16000 | | 電子型 | 2000 | 4000 | 6000 | 8000 | | 普通型 | 12.5 | 20 | 32 | 48 | | | 電子型 | 30 | 30 | 48 | 60 | | 消耗功率（N） | 普通型 | 28 | 35 | | 電子型 | 6 | 15 | 25 | 40 |
表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。 |
| |
| 允許壓差 |
單座調節型允許壓差表 單位：MPa| 公稱通徑 （mm） 推力（N） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | 10 | 12 | 15 | 20 | | 400 | 3.90 | 2.71 | 1.73 | 0.95 | 0.62 | 0.37 | 0.24 | 0.15 | | | | | | | | 2000 | 6.40 | 6.40 | 6.40 | 4.87 | 3.11 | | | | | | | | | | | 4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.11 | 3.73 | 2.39 | 1.53 | | | | | | | | 6000 | | | | | | | | | 1.38 | 0.91 | 0.54 | | | | | 6400 | | | | | | | | | 1.45 | 0.95 | 0.61 | 0.40 | 0.28 | 0.15 | | 8000 | | | | | | | | | | | | 0.50 | 0.34 | 0.19 | | 16000 | | | | | | | | | | | | 0.98 | 0.68 | 0.38 |
套筒調節型允許壓差表公稱通徑（mm）
推力（N） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | 400 | 1.94 | 1.62 | 1.31 | 1.08 | 0.88 | | | | | | | | 2000 | 6.40 | 6.40 | | | | | | | | | | | 4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | | | | | | | | 6000 | | | | | | 6.40 | 6.40 | 6.40 | | | | | 6400 | | | | | | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | | 8000 | | | | | | | | | 6.40 | 6.40 | 6.40 | | 16000 | | | | | | | | | 6.40 | 6.40 | 6.40 |
允許壓差值若大于公稱壓力，則取公稱壓力值。 |
| |
性能指標 |
主要性能指標| 序號 | 項目 | 單座閥 | 套筒閥 | | 1 | 基本誤差（%） | ±2.5 | | 2 | 回差（%） | 2.0 | | 3 | 死區（%） | 3.0 | | 4 | 額定行程偏差（%） | +2.5 | | 5 | 額定流量系數偏差（%） | ±10 | | 6 | 固有流量特性 | 符合IEC534-1、GB/T4213-92中規定的斜率偏差 |
普通型 單位：mm| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | A | 460 | 530 | 630 | | B | 230 | 230 | 260 | | H1 | 490 | 540 | 625 | | L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | | H2 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | | H3 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | | 重量 | PN1640 | 50 | 5254 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | 155 | | | PN64 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 |
電子型 單位：mm| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | D | φ155 | φ162 | φ170 | | H4 | 290 | 325 | 380 | | L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | | H5 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | | H6 | 53 | 58 | 70 | 75 | 82 | 92 | 100 | 110 | 125 | 142 | 170 | | 重量 | PN1640 | 10 | 12 | 15 | 17 | 18 | 34 | 46 | 54 | 76 | 79 | 100 | | PN64 | 13 | 16 | 19 | 26 | 27 | 43 | 69 | 85 | 120 | 125 | 150 |
|
