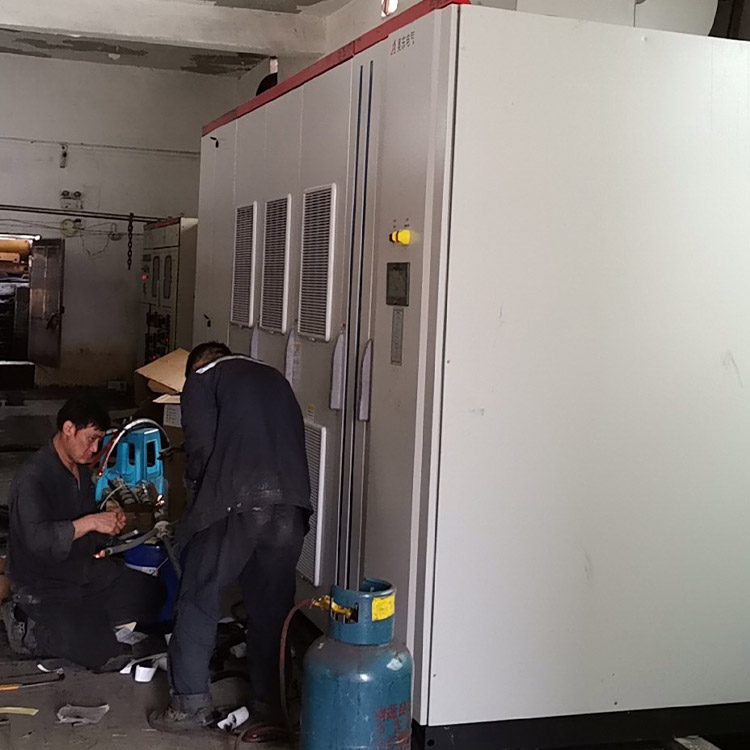

ADSVG系列動態無功補償和諧波控制裝置通常由兩部分組成：動態補償裝置SVG（也稱為STATCOM）和并聯固定電容器或電抗補償。本產品是一種具有完全自主知識產權的新型電力電子設備，是傳統SVC的替代品。四元慶SVG產品具有動態無功補償和諧波控制功能，已廣泛應用于電力、風能、冶金、煤礦、石化等領域。本產品是國內同類產品在國內工業領域的應用，綜合性能達到國際先進水平，擁有8項發明專利、2項實用新型專利、2項計算機軟件版權，2006年6月獲得“2005北京新產品”稱號，并通過了北京市工業促進局的新產品和新技術驗收。

人機界面友好顯示，對外通訊提供了 RS485、以太網等接口，采用標準 Modbus 通 訊協議。除具有實時數字量及模擬量的顯示、運行歷史事件記錄、歷史曲線記錄查詢、單 元狀態監控、系統信息查詢、歷史故障查詢等功能外，還具有送電后系統自檢、一鍵開停機、 分時控制、示波器（AD 通道強制錄波）、故障瞬間電壓 / 電流波形記錄等特色功能。

高壓動態無功補償裝置的功能及原理分析

電力工業(國家發電企業、電網公司、省級電力公司、供電公司)

風電場無功功率動態補償是t

大中型電網樞紐變電所。換一種說法，我們可以大負荷中心變電站端口中低壓系統參照遠距離輸電中點，集中補償多用戶的無功和諧波，特別是沖擊負荷高時，低壓系統動態補償無功率。提高電氣化鐵路和城市軌道交通行業功率因數節能降耗

綜合處理牽引供電系統中的無功諧波提高礦井提升機的電能質量提高牽引能力節能降耗

鋼鐵冶金行業各種破碎機、破碎機、球磨機集中補償

各類交直流、AC/AC變頻軋機、各種滾子負荷電弧爐、轉爐提升系統、電焊機、壓力焊機、鋼液輸送機等。

各種中頻爐的諧波處理各種整流電解設備石化天然氣工業的諧波處理

中低壓電動機變電所集中補償船舶工業中無功率的動態補償

碼頭及工廠大型起重設備集中補償及鎖控系統主要參數

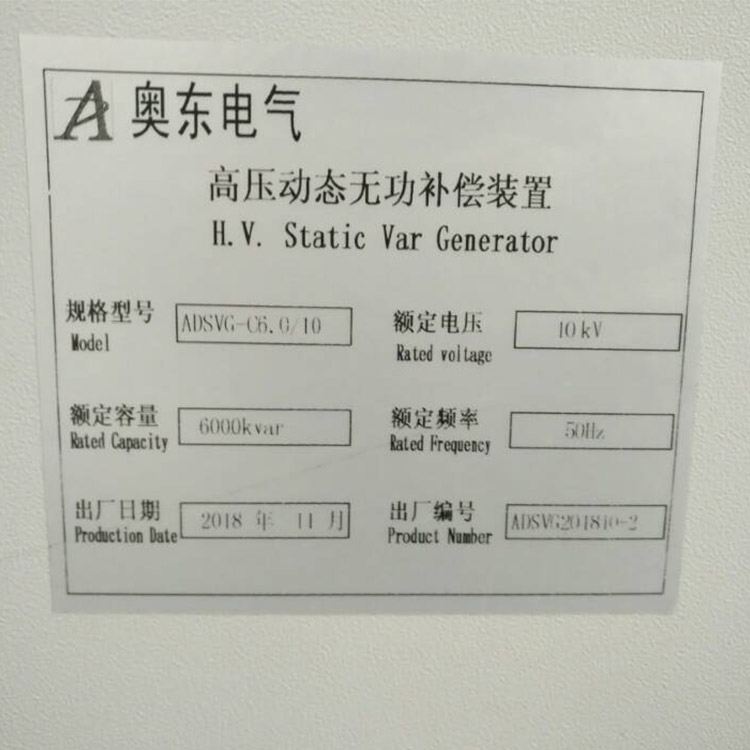

額定電壓：6kV/10 kV/27.5kV/35 kV

額定輸出容量：6kV/1.2Mvar~35 kV/100 Mvar無功調節范圍：從無功到感應無功連續調節安裝：室內/箱響應時間：“1ms”

并網前輸出電壓：并網后td＜7％輸出電壓：thd＜3％輸出三相不平衡：＜3％運行效率：≥99％安裝尺寸表

高壓動態無功補償裝置，即靜止同步補償裝置，又稱靜止無功發電機。由于其開關器件為IGBT，其動態補償效果與早期同步相機、電容器和非功率補償器是的。無功補償裝置具有諧波低、效率高、動態響應快等優點。它已成為現代柔流輸電系統中的重要設備。

該裝置主要用于補償電網中無功率的頻繁波動，抑制閃變和諧波，提高功率因數，提高高壓配電網的電能質量和效率，從而降低網絡損耗。有利于延長輸電線路的使用壽命。

目前，在各種無功和諧波補償裝置中，抑制諧波和補償無功的主要方法有兩種：一種是安裝諧波無功補償裝置；另一種是對電力電子裝置本身進行改造，使其能在不產生諧波的情況下實現自身功能。rmonics和消耗無功功率。換一種說法，我們可以根據需要校正功率因數。

配電網高壓無功補償裝置和諧波控制裝置的研制成功并投入大規模生產，取得了巨大的社會效益。目前，我國配電網無功補償普遍不足，配置不合理。城鄉電網與區域電網之間存在電容容量反轉現象。10 kV以上的配電網用戶對無功率的需求量很大。它不僅可以達到節能降耗的目的，而且可以有效合理地利用無功補償和諧波控制裝置對配電網中的無功和諧波進行補償。它還可以減少電力設備的損壞和諧波造成的事故。

項目完成后，公司進行了大規模的產品生產，為社會節約了大量能源，為國內設備替代進口設備起到了積極的推動作用，帶來了巨大的社會效益。

傳統的諧波和無功電流補償方法是安裝無源濾波器，它通常由電力電容器、電抗器和電阻串并聯組成。該方法可以同時補償諧波和無功。目前，我國常用的無功調節設備仍然是機械并聯電抗器、開關電容，這些靜態調壓手段，由于調節不連續、響應速度慢，在運行方式變化迅速的情況下難以滿足系統的需要。其它電壓調節器的SVC響應速度非常快，但由于其恒定的阻抗特性，在電壓較低時不能提供所需的無功率支持，因此處理突發事件的能力較弱，為了抑制諧波，必須安裝大面積濾波器。另外，太多的SVC器件很容易觸發系統的振蕩。相反，一種新型的無功補償器STATCOM是一種更有效的電壓調節器。它的無功電流輸出可以在廣泛的電壓變化范圍內保持不變，并且在電壓較低時仍能提供很強的無功支持。它可以從感性范圍不斷調整到容性范圍。
