| 用途 | 調節，調壓 |
| 標準 | 美標 |
| 材質 | 不銹鋼 |
| 工作溫度 | 高溫 |
| 公稱通徑 | 工洲 mm |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 密封形式 | 軟密封型 |
| 驅動方式 | 氣動 |
| 適用介質 | 水 |
| 形態 | 蝶式 |
| 零部件及配件 | 配件 |
| 壓力環境 | 低壓 |
| 類型(通道位置) | 三通式 |
| 品牌 | 姜森 |
| 型號 | ZDLM |
| 加工定制 | 是 |

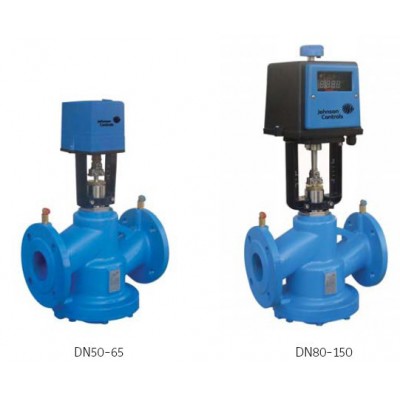

防爆電動雙座調節閥概述：
防爆電動雙座調節閥, 由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。
雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
相關型號:電動防爆調節閥； ZAZN型電動雙座調節閥；ZDLJN型電子式電動精小型雙座調節閥；
ZDSJN型電子式精小型電動雙座調節閥調節閥主要技術參數和性能指標：
公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 |
閥座通徑mm | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | － |
額定流量系數kv | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | 2700 |
公稱壓力(MPa) | 0.6,1.6，2.5， 4.0，6.4 |
行程 | 10 | 16 | 25 | 40 | 60 | 100 |
流量特性 | 直線，等百分比，快開 |
工作溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ |
法蘭尺寸 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產 |
閥體材質 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
閥芯材質 | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
閥體型式 | 直通雙座鑄造球型閥 |
上閥蓋型式 | 普通式（常溫），熱片式（中溫），長頸式（低溫） |
閥體允許壓差 | ≤公稱壓力 | 4.0 | 3.4 | － |
配用電動執
行機構型號 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 |
361L | 361LSA-08 | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 | 361LSC-99 |
防爆型 | 361LXA-20 | 361LXB-30 | 361LXB-50 | - | - |
注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決
產品性能：
執行機構主要技術參數
型號 | 額定輸出力N | 速度mm/s | 技術參數 |
PSL | 361L | PSL | 361L | PSL | 361L | PSL | 361L |
201 | 361LSA-08
361LXA-08 | 1000 | 800
800 | 0.25 | 4.2
4.2 | 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪 | 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄 |
202 | 361LSA-20
361LXA-20 | 2000 | 2000
2000 | 0.50 | 2.1
2.1 |
204 | 361LSB-30
361LXB-30 | 4500 | 3000
3000 | 0.50 | 3.5
3.5 |
208 | 361LSB-50
361LXB-50 | 8000 | 5000
5000 | 1.00 | 1.7
1.7 |
312 | 361LSC-65 | 12000 | 6500 | 0.60 | 2.8 |
325 | 361LSC-99 | 25000 | 10000 | 1.0 | 2.0 |
調節閥性能指標
項目 | 指標值 |
基本誤差％ | 配3610L±2.5； 帶定位器 ±1.0 |
回差％ | 配361L ±2.0； 配PSL±1.0 |
死區％ | 1.0 |
始終點偏差％ | 電開 | 始點 | ±2.5 |
終點 | ±2.5 |
電關 | 始點 | ±2.5 |
終點 | ±2.5 |
可調范圍 | 50：1 |
額定行程偏差％ | 2.5 |
泄量量L/H | 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3
|
