| 標準 | 國標 |
| 材質 | 碳鋼 |
| 工作溫度 | 常溫 |
| 公稱通徑 | DN20~300 |
| 規格 | PN16 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 密封形式 | 軟密封型 |
| 驅動方式 | 電動 |
| 適用介質 | 油品 |
| 形態 | 柱塞式 |
| 用途 | 調節 |
| 壓力環境 | 常壓 |
| 品牌 | 山東北澤 |
| 型號 | ZDSP |
| 加工定制 | 否 |
| 通道位置 | 直通式 |

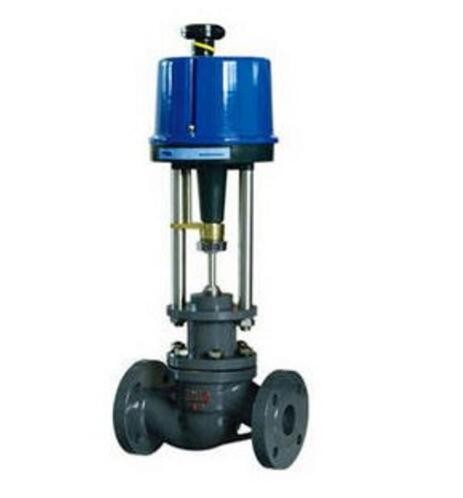

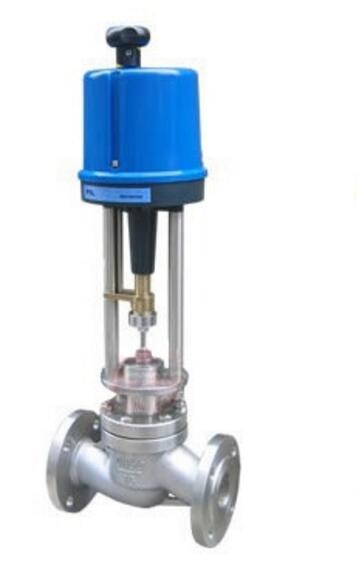

山東北澤ZDSP DN50電動單座調節閥
產品工作原理和用途：
ZDSP/ZRSP電動單座調節閥,由PS系列和3810系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。控制精度和性能比DKZ型有明顯提高。
單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
產品結構特點：
具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
山東北澤ZDSP DN50電動單座調節閥主要性能參數：
| 型號 | 額定輸出力N | 速度mm/s | 技術參數 |
| PSL | 361L | PSL | 361L | PSL | 361L | PSL | 361L |
| 201 | 361LSA-08
361LXA-08 | 1000 | 800
800 | 0.25 | 4.2
4.2 | 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪 | 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄 |
| 202 | 361LSA-20
361LXA-20 | 2000 | 2000
2000 | 0.50 | 2.1
2.1 |
| 204 | 361LSB-30
361LXB-30 | 4500 | 3000
3000 | 0.50 | 3.5
3.5 |
| 208 | 361LSB-50
361LXB-50 | 8000 | 5000
5000 | 1.00 | 1.7
1.7 |
| 312 | 361LSC-65 | 12000 | 6500 | 0.60 | 2.8 |
| 325 | 361LSC-99 | 25000 | 10000 | 1.0 | 2.0 |
主要零部件材質：
| 閥體 | WCB | LCB | WC9 |
| 閥座 | 304 | 304 | 304 |
| 閥芯 | 304 | 304 | 304 |
| 導向套 | 304 | 304 | 304 |
| 閥蓋 | WCB | LCB | WC9 |
| 閥桿 | 304 | 304 | 304 |
| 填料 | PTFE/柔性石墨 |
| 彈簧 | 65Mn |
| 螺母 | 304 | 304 | 304 |

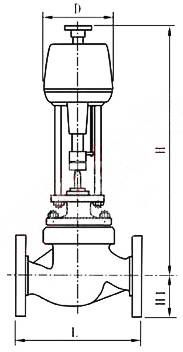

山東北澤ZDSP DN50電動單座調節閥產品主要尺寸：
| 公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 結構長度
（L） | PN16/25 | 185 | 200 | 205 | 222 | 250 | 276 | 298 | 350 | 410 | 451 | 600 | 670 | 735 |
| PN40 | 190 | 205 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 615 | 685 | 750 |
| PN64、100 | 200 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 475 | 630 | 700 | 765 |
| 常溫型
（H） | PN16/25 | 699 | 711 | 728 | 728 | 731 | 827 | 839 | 857 | 895 | 1140 | 1160 | 1305 | 1512 |
| PN40 | 679 | 721 | 738 | 738 | 741 | 837 | 849 | 867 | 905 | 1150 | 1180 | 1335 | 1565 |
| PN64/100 | 682 | 733 | 750 | 750 | 753 | 849 | 861 | 879 | 917 | 1180 | 1240 | 1385 | 1605 |
| 高溫型
（H） | PN16/25 | 849 | 861 | 893 | 893 | 901 | 975 | 1024 | 1067 | 1250 | 1400 | 1420 | 1513 | 1670 |
| PN40 | 859 | 871 | 903 | 903 | 911 | 985 | 1034 | 1077 | 1260 | 1415 | 1440 | 1545 | 1690 |
| PN64/100 | 875 | 885 | 915 | 915 | 923 | 997 | 1055 | 1095 | 1280 | 1450 | 1465 | 1575 | 1720 |
| H1 | PN16/25 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | 203 | 230 |
| PN40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 115 | 135 | 150 | 188 | 223 | 255 |
| PN64/100 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | 235 | 265 |
