| 結構形式 | 固定球球閥 |
| 用途 | 調節 |
| 作用對象 | 鍋爐 |
| 標準 | 德標 |
| 材質 | 不銹鋼 |
| 工作溫度 | 高溫 |
| 公稱通徑 | 40（mm） |
| 連接形式 | 螺紋 |
| 流動方向 | 單向 |
| 驅動方式 | 電磁 |
| 適用介質 | 油品 |
| 零部件及配件 | 配件 |
| 壓力環境 | 低壓 |
| 類型(通道位置) | 直角式 |
| 品牌 | 宗力 |
| 型號 | YZW自力式溫度調節閥 |
| 材質:不銹鋼 | 連接形式:螺紋 |
| 結構形式:固定球球閥 | 公稱通徑:40（mm） |
| 適用介質:油品 | 壓力環境:低壓 |
| 工作溫度:高溫 | 標準:德標 |
| 流動方向:單向 | 驅動方式:電磁 |
| 零部件及配件:配件 | 用途:調節 |
| 類型(通道位置):直角式 | 作用對象:鍋爐 |

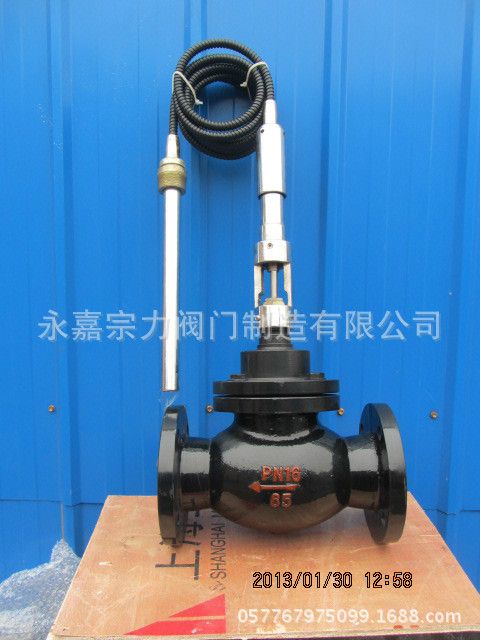

自力式溫度調節閥YZW型無須外界能源而進行溫度自動調節。它適用于蒸汽、熱水、熱油等為介質的各種換熱場合。
廣泛應用于供暖、空調、生活熱水中的溫度自動調節，以及特殊場合的溫度自動調節，如化工、紡織、制藥等生產過程。
自力式溫度調節閥工作原理：
YZW型自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。溫度傳感器內的液體膨脹是均勻的，其控制作用為比例調節。被控介質溫度變化時，傳感器內的感溫液體體積隨著膨脹或收縮。被控介質的溫度高于設定值時，感溫液體膨脹，推動閥芯向下關閉閥門，減少熱媒的流量：被控介質的溫度低于設定值時，感溫液體收縮，復位彈簧推動閥芯開啟，增加熱媒的流量。
自力式溫度調節閥使用特點：
1、體積小、重量輕、安裝簡易；
2、準確可靠壽命長；
3、免維修式工作；
4、調節設定簡易；
5、無源工作（無電源、氣源正常工作）；
6、無需昂貴的高度費用；
7、閥體密封采用V型環高溫密封組件，防止了閥桿過緊抱死或漏氣的可能性。
適用范圍：
采暖空調、生活熱水、石油化工、電力、機電、紡織、橡膠、食品等行業。
自力式溫度調節閥主要技術性能指標：
| 公稱通徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Kv值（m3/h） | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 120 | 180 | 260 | 350 | 450 | 500 |
| **大允許壓差 | PN16 | 1.6 |
| （MPa） | PN25 | 2.5 |
| 公稱壓力（MPa） | PNl6(閥體材質為球墨鑄鐵工作溫度≤220℃)PN25(閥體材質為鑄鋼工作溫度≤350℃) |
| 溫度設定范圍 | 25℃、35-110℃ |
| 平衡元件 | 不銹鋼316L波紋管 |
| 導管長度（m） | 3.5-20 |
| 流通介質 | 蒸汽、水、熱油 |
自力式溫度調節閥外形尺寸表：
| 規格 | H1 （mm） | D1（mm） | D（mm） | D2（mm） | L（mm） | d（mm） | G(in) | H2(mm) | n- φ(mm) | 重量（kg） |
| DN15 | 280 | | 15 | | 83 | 25 | 1.25 | 240 | | 6.5 |
| DN20 | 285 | | 20 | | 83 | 25 | 1.25 | 240 | | 7.2 |
| DN25 | 290 | | 25 | | 83 | 25 | 1.25 | 240 | | 8.7 |
| DN32 | 555 | 135 | 32 | 100 | 180 | 25 | 1.25 | 400 | 4 - φ | 23 |
| DN40 | 570 | 145 | 40 | 110 | 200 | 25 | 1.25 | 400 | 4- φ | 25 |
| DN50 | 610 | 160 | 50 | 125 | 230 | 25 | 1.25 | 400 | 4 - φ | 28 |
| DN65 | 635 | 180 | 65 | 145 | 290 | 25 | 1.25 | 400 | 4- φ | 33 |
| DN80 | 680 | 195 | 80 | 160 | 310 | 25 | 1.25 | 400 | 8 - φ | 45 |
| DN100 | 720 | 215 | 100 | 180 | 350 | 25 | 1.25 | 510 | 8 - φ | 57 |
| DN125 | 760 | 245 | 125 | 210 | 395 | 25 | 1.25 | 510 | 8 - φ | 73 |
| DN150 | 800 | 280 | 150 | 240 | 470 | 25 | 1.25 | 510 | 8 - φ | 100 |
| DN200 | 950 | 335 | 200 | 300 | 550 | 32 | 1.25 | 420 | 12 - φ | 200 |
| DN250 | 985 | 405 | 250 | 355 | 640 | 32 | 1.25 | 420 | 12 - φ | 250 |
| DN300 | 1010 | 460 | 300 | 410 | 720 | 32 | 1.25 | 420 | 12 - φ | 300 |
