該產品在選型時除了認準我工廠商標外。需要注意的要點總結如下：

一：適用范圍

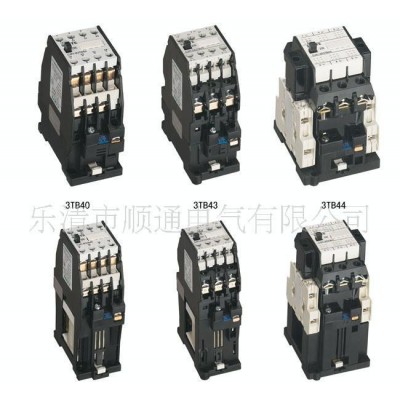

CJX1系列交流接觸器適用于交流50Hz或60Hz、電壓至690V、電流至475A的電力線路中，供遠距離頻繁起動和控制電動機及接通與分斷電路。經加裝機械聯鎖機構后組成CJX1系列可逆接觸器，可控制電動機的起動、停止及反轉。

二：型號及其含義

需要說明的是，常開常閉的觸頭一般為0，1，2三種，所以搭配起來**有00,10,02,11,22等情況，所以相應的產品型號也是非常多的。

常見的型號有CJX1-9/22  CJX1-12/22  CJX1-16/22  CJX1-22/22

CJX1-32/22  CJX1-45/22  CJX1-63/22  CJX1-75/22  CJX1-85/22

CJX1-110/22  CJX1-140/22  CJX1-170/22  CJX1-205/22  CJX1-250/22

CJX1-300/22  CJX1-400/22  CJX1-475/22

三：結構特征

CJX1交流接觸器為雙斷點直動式結構，具有三對常開觸頭，輔助觸頭**多為2常開、2常閉。觸頭支持件與銜鐵采用彈性鎖扣聯結，消除了薄弱環節。在觸頭支持件或滅弧罩上設有試操作桿，便于手動操作和作為動作指示，Ie≤22A接觸器無滅弧隔弧板，Ie≥32A為塑料滅弧罩并裝有金屬隔弧板。觸頭材料采用具有高抗熔焊性及耐腐蝕的銀合金。接線螺釘采用新型自升起螺釘，瓦形墊與螺釘部分立刻節省接線工時。全系列產品均可用螺釘安裝，Ie≤32A的產品還可采用快速嵌入導軌緊固。

四：主要技術參數

1.產品符合IEC60947、BS5424及GB14048.4-2003等標準。

2.主要性能見表2

3.壽命見表2

4.輔助觸頭主要技術參數見表1

5.接觸器的額定控制電源電壓(Us)的標準值為交流(50Hz)36V、127V、220V、380V

6.接觸器在額定電源電壓的85%-110%(熱態)范圍內應能可靠吸合，釋放電壓在20%-75%的范圍內。

表2

五：外形及安裝尺寸

CJXI-45~85                                                                                                                        CJXI-105~170

CJXI-45/22~CJX1-85/22外型及安裝尺寸圖

CJXI-105/22~CJX1-170/22外型及安裝尺寸圖

CJXI-250/22~CJX1-475/22

CJXI-250/22~CJX1-475/22外型及安裝尺寸圖

如果你希望了解CJX1交流接觸器的更多內容，如使用說明，價格，維修等相關信息，請聯系我們
