| 加工定制 | 是 |
|---|---|
| 材質 | 不銹鋼 |
| 連接形式 | 法蘭 |
| 公稱通徑 | 100（mm） |
| 適用介質 | 水,蒸汽 |
| 壓力環境 | 高壓 |
| 工作溫度 | 高溫 |
| 流動方向 | 雙向 |
| 驅動方式 | 電磁,電子 |
| 零部件及配件 | 配件 |
| 形態 | 蝶式 |
| 類型(通道位置) | 二通式 |
| 標準 | 國標 |
| 規格 | 100 |
| 品牌 | 閩嘉閥門 |
| 型號 | ZMAS-320氣動薄膜角型高壓調節閥 |
| ZJHP氣動單座調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。 本產品操作穩定,具有可靠的動作特性,微小的閥座泄漏**的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。 產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。適用液體溫度由-200℃至+560℃范圍內多種檔次。 |
主要技術參數和性能指標調節機構主要技術參數
| 公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||
| 閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可與本公司 商洽生產 | |||
| 額定流量 系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | ||||
| 公稱壓力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
| 流量特性 | 直線、等百分比、快開型 | |||||||||||||||||||
| 介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | |||||||||||||||||||
| 法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | |||||||||||||||||||
| 閥體材質 | PN (MPa) | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||||||||||
| 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 閥體型式 | 直通單座鑄造球型閥 | |||||||||||||||||||
| 閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 上閥蓋形式 | 普通式(常溫型)、熱片式(中溫型)、低溫型 | |||||||||||||||||||
| 可調比R | 50:1 | |||||||||||||||||||
| 氣源接頭 | M16×1.5 | |||||||||||||||||||
注：可為用戶提供ANSI、JIS法蘭的產品,結構長度也可按用戶需要確定。
執行機構主要技術參數
| 帶側裝手動機構 正作用式 | ||||||||||||||||||||||||
性能指標
| 項目 | 指標值 | 項目 | 指標值 | ||||
| 基本誤差% | 不帶定位器 | ±5.0 | 始 終 點 偏 差 % | 氣關 | 不帶定位器 | 始點 | ±5.0 |
| 帶定位器 | ±1.0 | 終點 | ±2.5 | ||||
| 回差% | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | ||
| 終點 | ±1.0 | ||||||
| 帶定位器 | ≤1.0 | 氣開 | 不帶定位器 | 始點 | ±2.5 | ||
| 終點 | ±5.0 | ||||||
| 死區% | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | ||
| 終點 | ±1.0 | ||||||
| 帶定位器 | ≤0.4 | 允許泄漏量L/h | 1×10-4×閥額定容量 | ||||
| 額定行程偏差% | ±2.5 | ||||||
注：本產品執行GB/T4213-92**標準。允許壓差MPa
| 開關方式 | 執行機構型號 | 彈簧范圍KPa | 氣源壓力KPa | 需要附件 | 公稱通徑(閥座直徑)mm | |||||||||||||||
| 25 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||||||
| (10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) | |||||||||||||
| 氣 關 | ZHA -22 | 20～100 20～100 40～200 | 140 250 140 | P P P或R | 6.4 6.4 6.4 | 5.94 6.4 6.4 | 3.34 6.4 6.4 | 3.34 6.4 6.4 | 2.14 6.4 6.4 | |||||||||||
￥20.00/個
￥650.00/個
￥20.00/個
￥34.17/個
￥150.00/個
￥1000.00/個
￥4900.00/個
￥2888.00/個
￥380.00/個
￥3260.00/個
本網頁所展示的有關【ZMAS-320氣動薄膜角型高壓調節閥】的信息/圖片/參數等由的會員【 溫州閩嘉閥門有限公司 】提供，由智能裝備網會員【 溫州閩嘉閥門有限公司 】自行對信息/圖片/參數等的真實性、準確性和合法性負責，本平臺（本網站）僅提供展示服務，交易前請與賣家聯系，謹慎交易，因交易而產生的法律關系及法律糾紛由您自行協商解決，本平臺（本網站）對此不承擔任何責任。您在本網頁可以瀏覽【ZMAS-320氣動薄膜角型高壓調節閥】有關的信息/圖片/價格等及提供 【ZMAS-320氣動薄膜角型高壓調節閥】的商家公司簡介、聯系方式等信息。
在您的合法權益受到侵害時，請您致電0755-27210422，我們將竭誠為您服務，感謝您對智能裝備網的關注與支持！
周一至周五 AM9:00 - PM18:00
站務與合作：info@deppre.com
廣告與積分：2528074116
掃碼關注或加入QQ群（577347244）
第1年
斯派莎克氣動調節閥 氣動調節閥
進口背壓調節閥 背壓調節閥

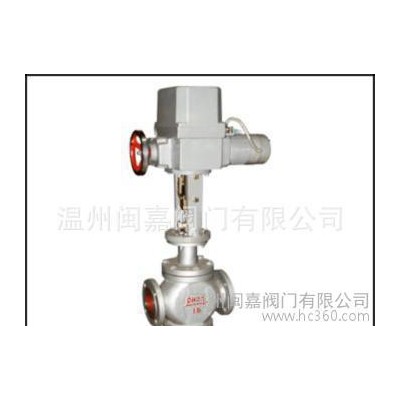

ZAZP 高壓電動單座調節閥
ZMA（B）S高壓氣動角形調節閥

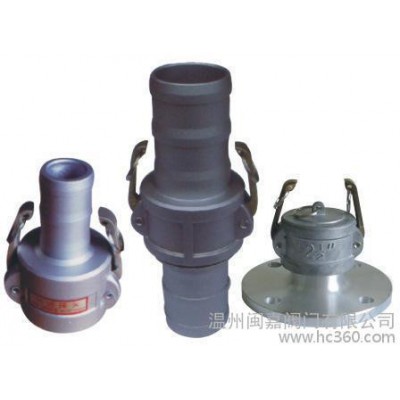

快速接頭
精小型氣動波紋管密封調節閥

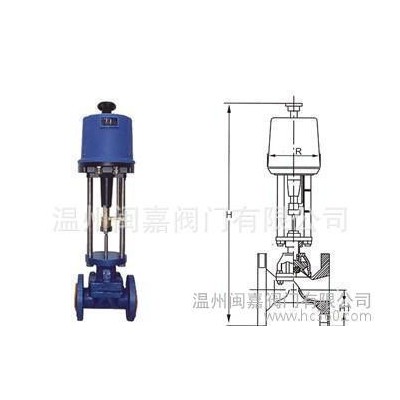

ZDHG電動特種隔膜調節閥
ZMAPF氣動薄膜襯四氟調節閥,耐腐蝕
CV3000氣動調節閥，溫州調節閥生產

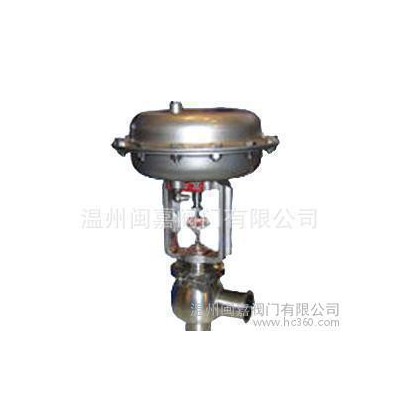

ZTRS氣動衛生型調節閥
