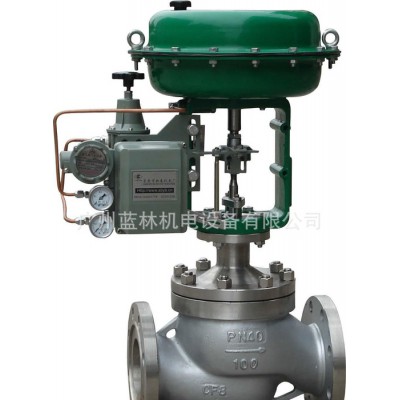

ZMAPF46氣動襯氟單座調節閥是由多彈簧氣動薄膜執行機構和防腐蝕直通低流阻單座閥組成，單座閥與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯(F46)塑料，又采用聚四氟乙烯波紋管密封，具有密封性能好，動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性**，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。

■特點：

1．氣動襯氟單座調節閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入，以直行程輸出的推力改變閥門開度位移，達到對流體介質的工藝參數**調節控制

2．氣動襯氟單座調節閥按作用模式可分；正作用：電閉式-常開型(當電信號增大時閥位向下位移)《B型》 反作用：電開式-常閉型(當電信號增大時閥位向上位移)，《K型》

3． 襯氟單座調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，閥體內腔、閥芯、閥座、閥桿等閥內所有部件包襯2.5~3Mm厚的聚全氟乙丙烯(F46)塑料，具有耐強腐蝕性酸、堿類等介質。采用聚四氟乙烯波紋管和聚四氟乙烯填料雙重密封，波紋管把介質與外界隔絕，保證閥芯上下動作靈活。密封性能優良，一旦波紋管損壞，填料箱可起第二道保護性密封作用，確保無滲漏。閥芯、閥座全襯聚全氟乙丙烯為軟質密封，泄漏量低于IV級標準。適用于閥前閥后壓差小，對介質泄漏量及調節精度有嚴格要求的場合

4．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性：等百分比(對數)性、直線性。本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。有標準型、波紋管密封型品種。產品壓力等級有PN1.0、1.6 MPa；公稱通徑DN15~150mm**小閥芯DN10mm。適用流體溫度有-20~+150℃；閥體有DN20~32mm為分體式、DN40~150mm為整體式

調節閥相關基礎知識：調節閥又稱為控制閥，其下又分為電動調節閥、氣動調節閥、CV3000調節閥、自力式調節閥、氣動切斷閥、電動切斷閥、調節閥附件、電動執行機構、電站專用調節閥等系列！

■執行機構介紹：

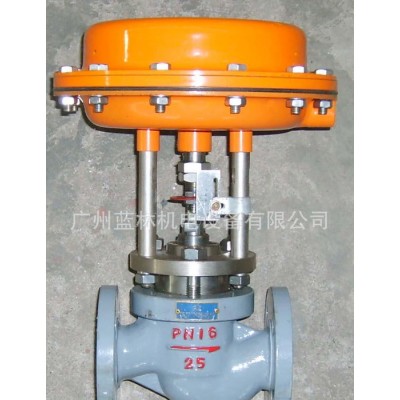

ZHA/B型多彈簧氣動薄膜執行機構由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配。可調零功能則提高了線性精度。表面處理采用環氧靜電粉未噴涂，具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿**穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。

■ 主要技術參數

● 閥體

閥體形式 直通單座鑄造球型閥

公稱通徑DN20～150mm

公稱壓力PN1.6MPa

法蘭標準GB/T9113、JB/T79

連接形式 法蘭(FF RF RTJ)

壓蓋型式 螺栓壓緊式

工作溫度-40～180℃

密封填料V型聚四氟乙烯填料

● 閥內件

閥芯形式 單座柱塞型(襯四氟)

流量特性 近似等百分比

● 執行機構及附件、作用形式

執行器名稱ZHA/B多彈簧簿膜執行機構

執行器型號ZHA/B-22 ZHA/B-23 ZHAB-34

有效面積(cm2) 350 350 560

行程 10、16 25 40

彈簧范圍1.5～3kg/cm2（0.15～0.3MPa）

膜片材料 乙丙橡膠夾尼龍布

氣源接口RC1/4"

環境溫度-30～+70℃

可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

■主要零件材料
