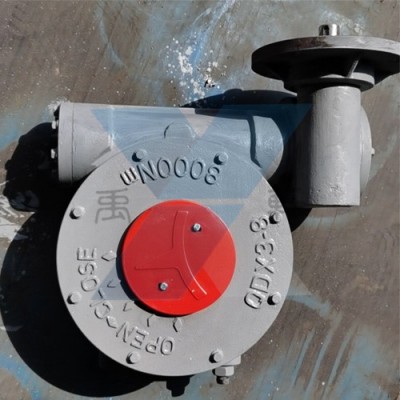

QDX3-D9雙級電動蝸輪箱產品概述
QDX3-D系列部分回轉型閥門電動裝置是一種90°回轉型閥門驅動裝置,適用于大規格的球閥、蝶閥、旋塞閥等類型閥門。普通型電動蝸輪可分單級電動和雙級電動，雙級電動型通常增設一級蝸輪減速機構，組合成雙級電動傳動，又稱二級傳動，增加力矩和速比,以減少手動操作力。閥門電動裝置特殊型可輸出360°多回轉型。產品共有14個型號-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,該產品是與多回轉電動裝置組合輸出大力矩部分回轉型閥門電動裝置。蝶閥可配套 DN300-DN2200 規格上使用，總共有10個等級規格。球閥可配套DN100-1200規格上使用，總共有12個等級規格。
QDX3-D9雙級電動蝸輪箱結構特點
1蝸輪箱裝有限位螺釘可在全開OPEN或全 CLOS閉兩個位置上調整。
2蝸輪副自鎖,操作簡單。
3開關指示牌直接在蝸輪上連接,指示準確直觀。
4可根據用戶需要,附有結合子,制成不同的孔徑、孔型,適應性強,互換性強。產品出廠時裝有專用潤滑脂,外殼密封防水。檢驗蝸輪箱的真實性,一定要求閥門的生產企業提供真實、準確的檢驗報告
QDX3-D9雙級電動蝸輪箱檢驗過程
①原材料的檢驗一原鐵中CSLMn,PS等的成分含量以及焦炭的質量等
④鑄件的檢驗金相試驗,延伸率試驗,強度試驗等
④密封試驗一雙面泵壓試驗及多次開關試
QDX3-D9雙級電動蝸輪箱產品應用
QDX3-D系列部分回轉型閥門電動裝置是一款主要用于閥門驅動開關的一種驅動裝置，起到連接傳動的作用，箱體殼采用灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼材料,外觀美觀大方,體積小重量輕,設計合理輸出轉矩大,省力輕便。常用于閥門驅動，減速機驅動,風門驅動,閘門驅動,蝶閥，球閥，旋塞閥驅動等。上海禹軒生產的閥門電動裝置具有耐磨，耐用，不卡等優的特點，歡迎來人到工廠實地考察選用。禹軒主導生產不銹鋼蝸輪箱單級蝸輪箱、電動蝸輪箱、管網蝸輪箱、雙級蝸輪箱、雙級電動蝸輪箱、分離式蝸輪箱、出口型蝸輪箱、信號蝸輪箱、BA傘齒輪等類型的驅動裝置，公司還生產工業閥門全系列。
QDX3-D系列部分回轉型電動閥門蝸輪箱連接尺寸圖
電動型蝸輪箱連接數據表
外形尺寸 | |||||||||||||
型號 | 位置 | ||||||||||||
A | B | C | D | E | H | h | L | 2-b | φ | N-M深 | d | 重量kg | |
QDX3-D3 | 145 | 120 | 90 | 120 | 210 | 68 | 62 | 90 | 8 | 22 | 4-M10 | 102 | 13 |
QDX3-D4 | 145 | 120 | 90 | 125 | 260 | 80 | 68 | 83 | 10 | 32 | 4-M12 | 125 | 17 |
QDX3-D5 | 145 | 260 | 90 | 120 | 295 | 100 | 75 | 100 | 12 | 36 | 4-M16 | 140 | 23 |
QDX3-D6 | 185 | 330 | 125 | 200 | 330 | 120 | 105 | 130 | 12 | 40 | 4-M20 | 165 | 41 |
QDX3-D7 | 225 | 375 | 150 | 220 | 430 | 140 | 110 | 125 | 16 | 50 | 8-M16 | 200 | 55 |
QDX3-D8 | 275 | 420 | 180 | 250 | 500 | 160 | 120 | 150 | 18 | 60 | 8-M16 | 254 | 85 |
QDX3-D9 | 225 | 455 | 150 | 280 | 550 | 188 | 120 | 150 | 22 | 80 | 8-M20 | 298 | 102 |
QDX3-D10 | 275 | 530 | 170 | 320 | 700 | 230 | 150 | 170 | 28 | 90 | 8-M20 | 356 | 200 |
QDX3-D11 | 330 | 630 | 220 | 360 | 820 | 280 | 180 | 200 | 28 | 110 | 8-M20 | 406 | 350 |
QDX3-D12 | 380 | 730 | 280 | 410 | 900 | 330 | 195 | 220 | 32 | 130 | 12-M22 | 183 | 600 |
QDX3-D13 | 380 | 860 | 280 | 620 | 1040 | 400 | 205 | 240 | 32 | 160 | 12-M27 | 590 | 1000 |
QDX3-D14 | 380 | 1200 | 280 | 630 | 1300 | 450 | 250 | 350 | 36 | 200 | 12-M30 | 720 | 2000 |
電動蝸輪箱電動力矩表
蝸輪箱 | 電動 | 力矩 | 蝸輪箱 | 電動 | 力矩 |
3# | 10 | 1050 | 90 | 14175 | |
4# | 10 | 1075 | 120 | 18900 | |
5# | 10 | 1350 | 10# | 90 | 14850 |
20 | 2700 | 120 | 19800 | ||
6# | 20 | 2400 | 180 | 29700 | |
30 | 3600 | 250 | 41250 | ||
45 | 5400 | 11# | 90 | 18225 | |
60 | 7200 | 120 | 24300 | ||
7# | 20 | 2900 | 180 | 36450 | |
30 | 4350 | 250 | 50625 | ||
45 | 6525 | 12# | 180 | 36450 | |
60 | 8700 | 250 | 50625 | ||
8# | 45 | 5965 | 350 | 70875 | |
60 | 7950 | 500 | 101250 | ||
90 | 11925 | 13# | 350 | 87500 | |
120 | 15900 | 500 | 12500 | ||
9# | 45 | 7087 | 14# | 800 | 200000 |
60 | 9450 | ||||
電動蝸輪箱連接數據表
技術數據 | ||||||||||||
型號 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
速比 | 42:1 | 43:1 | 54:1 | 48:1 | 58:1 | 53:1 | 63:1 | 66:1 | 81:1 | 81:1 | 100:1 | 100:1 |
旋轉行程 | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° |
限位調整 | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° |
連接尺寸 | ||||||||||||
法蘭號 | F10 | F12 | F14 | F16 | F20 | F25 | F30 | F35 | F40 | F48 | F59 | F72 |
連接法蘭φ | 125 | 150 | 175 | 210 | 260 | 300 | 350 | 415 | 475 | 560 | 650 | 800 |
連接孔中心φ | 102 | 125 | 140 | 165 | 200 | 254 | 298 | 356 | 406 | 483 | 590 | 720 |
法蘭凹面φ | 70×3 | 85×3 | 100×4 | 130×5 | 160×5 | 200×5 | 230×5 | 260×5 | 300×8 | 370×8 | 490×8 | 600×8 |
孔徑：孔數 | M10×4 | M12×4 | M16×4 | M20×4 | M16×4 | M16×8 | M20×8 | M20×10 | M20×12 | M22×12 | M27×12 | M30×12 |
軸孔直徑mm | 22～26 | 28～32 | 35～38 | 38～48 | 45～58 | 55～70 | 75～85 | 90～100 | 98～120 | 115～145 | 160～180 | 200～250 |
平鍵尺寸×條數×位置 | 8×1 | 10×1 | 12×1 | 12×2× | 16×2× | 18×2× | 22×2× | 28×2× | 28×2× | 32×2× | 32×2× | 36×2× |
安裝高度 | 62 | 68 | 75 | 105 | 110 | 120 | 120 | 150 | 180 | 195 | 205 | 250 |
