- 1.0-4.0mpa:
- 蒸汽
- DN15-50:
- 350°

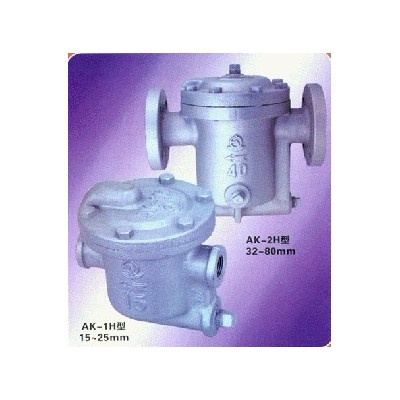

絲扣倒吊桶式蒸汽疏水閥
上海意威閥門專業生產倒吊桶式蒸汽疏水閥,絲扣倒吊桶式蒸汽疏水閥,鑄鋼絲扣倒吊桶式蒸汽疏水閥,碳鋼絲扣倒吊桶式蒸汽疏水閥,CS15H絲扣倒吊桶式蒸汽疏水閥
絲扣倒吊桶式蒸汽疏水閥工作原理
倒吊(置)桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理,內部結構是由杠桿系統連接倒吊桶,克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件,倒吊桶開口向下。裝置剛起動時,管道內出現空氣和低溫冷凝水,此時疏水閥是全開放,空氣和低溫冷凝水迅速排出,裝置很快提升溫度。當蒸汽進入倒吊桶內,倒吊桶產生向上浮力,倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔,能自動排空氣,當一部份蒸汽從小孔排出,另一部份蒸汽產生凝結水,倒吊桶失去浮力向下沉,倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內,閥門再關閉,循環工作,間斷排水。 |
絲扣倒吊桶式蒸汽疏水閥型號、規格、外型尺寸表 |
型 號 | 通徑 m m | 最大疏水量 (kg/h) | 連接方式 | 材料 | 外形尺寸 |
L | H | h | W |
(881) CS15Y-16C-Ⅰ CS15Y-25C-Ⅰ | 15 | 50--400 | 螺紋 | WCB | 128 | 176 | 106 | 98 |
20 | 128 | 176 | 106 | 98 |
25 | 128 | 176 | 106 | 98 |
(882) CS15Y-16C-Ⅱ CS15Y-25C-Ⅱ | 15 | 120--900 | 螺紋 | WCB | 166 | 236 | 138 | 150 |
20 | 166 | 236 | 138 | 150 |
25 | 166 | 236 | 138 | 150 |
(883) CS15Y-16C-Ⅲ CS15Y-25C-Ⅲ | 25 | 300--1860 | 螺紋 | WCB | 198 | 306 | 186 | 182 |
32 | 198 | 306 | 186 | 182 |
40 | 198 | 306 | 186 | 182 |
(884) CS15Y-16C-Ⅳ CS15Y-25C-Ⅳ | 32 | 900-3000 | 螺紋 | WCB | 230 | 368 | 220 | 203 |
| 40 | 230 | 368 | 220 | 203 |
| 50 | 230 | 368 | 220 | 203 |
(881F) CS45Y-16C-Ⅰ CS45Y-25C-Ⅰ | 15 | 50—400 | 法蘭 | WCB | 160 | 176 | 106 | 98 |
20 | 160 | 176 | 106 | 98 |
25 | 160 | 176 | 106 | 98 |
(882F) CS45Y-16C-Ⅱ CS45Y-25C-Ⅱ | 15 | 120—900 | 法蘭 | WCB | 210 | 230 | 138 | 150 |
20 | 210 | 230 | 138 | 150 |
25 | 210 | 230 | 138 | 150 |
(883F) CS45Y-16C-Ⅲ CS45Y-25C-Ⅲ | 25 | 300--1860 | 法蘭 | WCB | 260 | 306 | 186 | 182 |
32 | 260 | 306 | 186 | 182 |
40 | 260 | 306 | 186 | 182 |
50 | 260 | 306 | 186 | 182 |
(884F) CS45Y-16C-Ⅳ CS45Y-25C-Ⅳ | 32 | 900-3000 | 法蘭 | WCB | 290 | 368 | 220 | 203 |
| 40 | 290 | 368 | 220 | 203 |
| 50 | 290 | 368 | 220 | 203 |
(1810) CS15Y-16P-Ⅰ | 15-25 | 50-400 | 螺紋 | 304/316 | 120 | 183 | 160 | 80 |
(1810F) CS45Y-16P-Ⅰ | 15-25 | 50-400 | 法蘭 | 304/316 | 150 | 218 | 160 | 80 |
