萬順華科技	010-89752511
材料	塑料
產地	北京
防護等級	IP65
靈敏度	±1mm
售后服務	一年保修
輸出信號	開關型
線性度	1%F.S.
制作工藝	其它
種類	光電
重復性	1%F.S.
材料物理性質	絕緣體
材料晶體結構	非晶
遲滯	1%F.S.
經營模式	自產自銷
品牌	wanshunhua/萬順華
型號	GXY-Ⅰ-

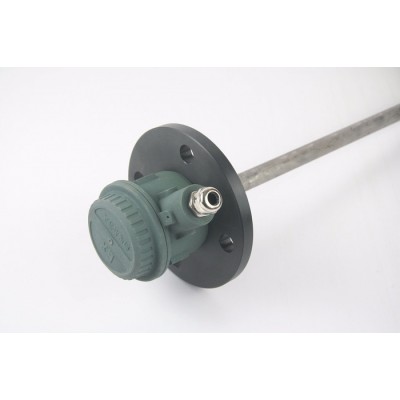

【石化】GXY-Ⅰ光纖液位限位開關 桿式光纖防溢開關 車載溢油探桿



產品名稱：光纖液位監控儀

【石化】GXY-Ⅰ光纖液位限位開關 桿式光纖防溢開關 車載溢油探桿

產品型號：GXY-Ⅰ-C型

產品特點：

    GXY-Ⅰ-C型光纖液位監控儀,光纖敏感頭與光電轉換裝置一體化設計；結構簡單，安裝方便。產品采用紅外光為檢測光源，以光纖為信號傳輸載體，采用光纖敏感頭為檢測單元，可在≤0.1mm液位變化條件下觸發信號輸出，靈敏度極高。檢測傳感部分采用無電檢測技術，具有“本安型”防爆特性，在易燃易爆的危險環境中使用，其性能穩定、安全可靠。靈敏度高,耐腐蝕,可適合各類潔凈低粘度液體液位的測控報警；特別適合在易燃、易爆、高溫、高壓等場合中應用;可廣泛用于化工、石油化工、化纖、化肥、食品、醫藥、運輸及軍工等行業生產、儲存及運輸過程中多種液體貯罐、貯槽及各種反應釜的水、油、化學試劑及酸、堿和腐蝕液等液體關鍵點分立液位的高精度檢測、控制及監控報警,是目前世界上先進的界面監控儀表之一。

性能參數：



殼體/桿體材質 ：	殼體：鋁合金；桿體：304不銹鋼或按客戶要求;
光纖敏感頭 ：	石英或PMMA;
安裝規格 ：	M20×1.5螺紋、DN15法蘭或按客戶要求;
探桿長度A：	按客戶要求;
監測點數和間距：	2～5點可選；間距按客戶要求
工作壓力 ：	真空 to 2.5Mpa ;其它壓力范圍需要定制。
工作溫度 ：	-190℃（石英）-25℃～   +70℃（PMMA）或+380℃（石英）;
供電電壓：	5VDC;12VDC～24VDC或220VAC ；
電流消耗 ：	30mA；
輸出 ：	開關量：高低電平；或繼電器常開/常閉輸出；
重復精度 :	±0.1mm ；
單點輸出觸點:	開關量：3柱，電源（0、V+）,輸出（U）；繼電器：5 柱,電源（ 0 、 V+ ）,輸出（ C 、 NO 、 N

【石化】GXY-Ⅰ光纖液位限位開關 桿式光纖防溢開關 車載溢油探桿

選型：

1光纖液位監控儀

    選型說明見附件；

    選型舉例：按客戶要求：檢測點數＝3點；檢測深度：A=500mm;B＝1000；C＝1500；

GXY-Ⅰ-C－監測環境－供電方式－安裝形式－輸出型式－輸出方式－檢測點數-檢測深度 A-B-C-D

例如：

    型號為： GXY-Ⅰ-C；監測環境：常規P;供電方式：24VDC；安裝形式：M20*1.5螺紋安裝；繼電器干式輸出；。

    訂貨型號為: GXY-Ⅰ-C-P-2-0-2-2-2-3-500-1000-1500。



    公司秉承“顧客至上,銳意進取”的經營理念,堅持“客戶第一”的原則為廣大客戶提供優質的服務。熱忱歡迎廣大新老客戶惠顧！

【石化】GXY-Ⅰ光纖液位限位開關 桿式光纖防溢開關 車載溢油探桿

附件：

GXY-Ⅰ-C光纖液位傳感器選型說明：

GXY-Ⅰ-C－監測環境－供電方式－安裝形式－輸出型式－輸出方式－檢測點數-檢測深度 A-B-C-D；

監測環境：P P1 常溫-20℃～ +40℃；

             P2常壓≤1MPa；

             P3一般腐蝕：304不銹鋼桿體；

             P4非有機溶劑：PMMA光纖；

         W高溫：70℃～ +150℃；

         Y高壓：≤2.5MPa;

         B防爆型：ia ⅡC T6；

         F防腐型：聚四氟桿體；石英光纖。

供電方式：0 220VAC；

         1 5VDC；

         2 12～24VDC；

安裝方式：0 M20*1.5螺紋安裝；

          1 DN15法蘭安裝；

          2其它；

輸出形式：0 晶體管輸出；

          1開關量輸出，高低電平；

          2繼電器輸出；

輸出方式：0 綜合；

          1濕式；

          2干式；

如下圖：檢測點數及檢測深度。
