產品認證	CCC
工作電壓	24
輸出頻率	220
品牌	siemens/西門子
型號	6ES7 322-1BH10-0AA0
加工定制	否

(SIEMMENS)上海斌勤電氣技術有限公司
★ 聯系人：鄧艾（先生）
★ 電話：021-60643052
★ 24小時手機：18321051285
★ 傳真：021-67766155
★ 24小時業務QQ：946068958
★ Email：946068958@qq.com
★ 地址：上海市松江區辰花路839弄65號1001室

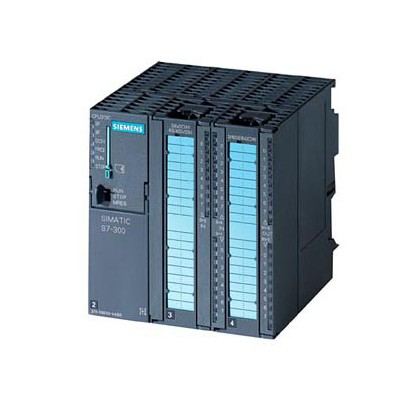

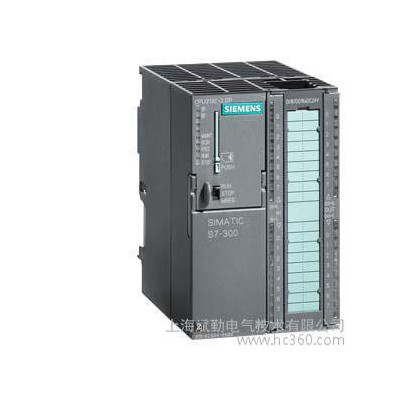

SIEMENS 可編程控制器
上海斌勤公司優勢產品; 觸摸屏、變頻器、電纜及通訊卡、數控系統、網絡接頭、伺服驅動、  凡在公司采購西門子產品，均可質保一年，假一罰十

         以滿足客戶的需求為宗旨 ,  以誠為本  ,  精益求精



擴展

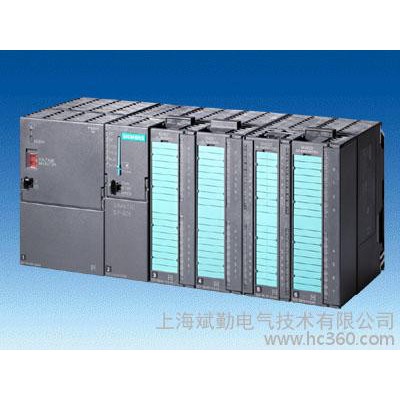

如果用戶的自動化任務需要 8 個以上的 SM、FM 或 CP 模塊插槽時，則 S7-300（除 CPU 312 和 CPU 312C 外）可以擴展：

中央控制器和3個擴展機架**多可連接32個模塊：
**多可將 3 個擴展機架（EU）連接到中央控制器（CC）。每個 CC / EU 可插 8 個模塊。通過接口模板連接：
每個 CC / EU 都有自己的接口模塊。在中央控制器上它總是被插在 CPU 旁邊的模塊插槽中，并自動處理與擴展單元的通信。通過 IM 365 擴展：
1個 EU **遠擴展距離為 1米，電源電壓也通過該擴展提供。使用 IM 360/361 擴展：
可擴展到 3個 EU, CC 與 ER 之間以及 EU 與 EU 之間**遠距離 10m。分布式安裝：
通過連接 CC/EU 以增加連接距離。兩個相鄰CC/EU或EU/EU之間的距離** 10 m。靈活的安裝方式：
CC/EU　既可以水平安裝，也可以垂直安裝。這樣可以**大限度滿足空間要求。通訊

S7-300 具有不同的通訊接口：

連接 AS-i、PROFIBUS 和 PROFINET/工業以太網總線系統的通訊處理器。用于點到點連接的通訊處理器多點接口 MPI, 集成在 CPU 中;
是一種經濟有效的方案,可以同時連接編程器/PC、人機界面系統和其它的SIMATIC S7/C7自動化系統。PROFIBUS DP進行過程通訊

SIMATIC S7-300 通過通訊處理器或通過內置的 PROFIBUS DP 接口CPU連接到 PROFIBUS DP 總線系統。帶 PROFIBUS DP 主/從接口的 CPU 可以進行分布式自動化結構，可以高速通訊并且易于使用。

從用戶的角度來看，PROFIBUS DP上的分布式I/O處理與集中式I/O處理沒有區別（相同的組態，編址及編程）。

以下設備可作為主站連接：

SIMATIC S7-300
(使用帶 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP)SIMATIC S7-400
(使用帶 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP)SIMATIC C7
(使用帶 PROFIBUS DP 接口的 C7 或 PROFIBUS DP CP)SIMATIC S5-115U/H、S5-135U 和 S5-155U/H，帶IM 308SIMATIC 505

由于性能原因，每條鏈路上主站的數量限制為2個。

以下設備可作為從站連接：

ET 200 分布式 I/O 設備S7-300，通過 CP 342-5CPU 313C-2 DP、CPU 314C-2 DP、CPU 315-2 DP、CPU 315-2 PN/DP、CPU 317-2 DP、CPU 317-2 PN/DP 和 CPU 319-3 PN/DPC7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP, C7-635, C7-636現場設備

盡管配有 STEP 7 的編程設備/PC 或 OP 在總線上可作為主站使用，但是通過 PROFIBUS DP 也可以部分運行 MPI 功能。

通過 PROFINET IO 進行過程通訊

SIMATIC S7-300 通過通訊處理器或通過配備集成 PROFINET 接口的 CPU 連接到 PROFINET IO 總線系統。配備 PROFINET 接口的 CPU 可實現高速、易于使用的分布式自動化組態。

從用戶的角度來看，通過 PROFINET IO 進行通訊的分布式 I/O 可作為中央 I/O（相同的組態、尋址和編程）。

可將下列設備作為 IO 控制器進行連接：

SIMATIC S7-300
（使用配備 PROFINET 接口或 PROFINET CP 的 CPU）SIMATIC ET 200
（使用配備 PROFINET 接口的 CPU）SIMATIC S7-400
（使用配備 PROFINET 接口或 PROFINET CP 的 CPU）

可將下列設備作為 IO 設備進行連接：

ET 200 分布式 I/O 設備SIMATIC S7-300
（通過 PROFINET CP）現場設備通過AS-Interface通訊

對于 S7-300，通訊處理器(CP 342-2)適用于AS-Interface總線，可用來連接到現場設備(AS-Interface從站)。

更多信息，請參見通訊處理器說明．

通過CP或內置接口(點到點)進行數據通訊

點到點連接是用來建立經濟有效的數據通訊方式，通過 CP 340/CP 341 通訊處理器或集成在CPU 313C-2 PtP 或 CPU 314C-2 PtP的內置接口進行數據通訊。有三種傳輸接口支持不同的通訊協議：
