一. 概述

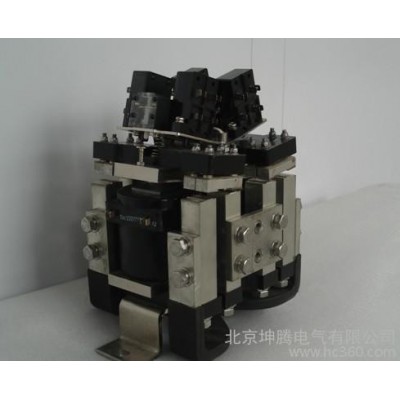

      D系列電磁式反轉／分配直流接觸器為雙刀雙擲非分離負載特殊用途直流接觸器。有3個位置，中間位置斷開，另2個位置以電磁閉鎖配置。額定電流至1200A、電壓至1000VDC。裝有短接交叉母線時，接觸器主要用于直流電機反轉；無短接交叉母線時，接觸器主要用于電機工作分配。主要用于直流電機反向轉換或兩條不同電氣線路的轉換（即電機驅動分配），如石油鉆機、吊車等設備。該產品無滅弧裝置，只能用于無載轉換。

1．正常工作和安裝條件

          a.周圍空氣溫度上限為+40℃，下限為-25℃。

          b.安裝地點的海拔不超過2000米。

          c.安裝地點的相對濕度**高+40℃時不超過50%，低溫度不超過+25℃時平均**大相對濕度不超過90%，并允許因溫度變化發生在產品上的凝露。

          d.接觸器的污染等級為Ⅲ級。

          e.振動：在垂向、橫向、縱向能承受10Hz、3g的沖擊振動2分鐘。

          f.接觸器可水平安裝或垂直安裝使用，但垂直安裝使用時應保持兩個線圈為左右對稱分布。

二、結構特點

1.產品結構簡單、緊湊。使用一臺反轉／分配直流接觸器即可實現直流電機的反轉控制和不同電路的任務轉換。其工作原理如圖1所示。當使用交叉母線時，可實現同一臺直流電機的反向控制(圖1a)。當不使用交叉母線時，可實現兩條不同負載線路的任務轉換（圖1b）。

2.可取代直流電機反轉應用中的4個單極接觸器。

3.可取代直流電機分配應用中的2或4個單極接觸器。

4.上至8個隔離常開或常閉輔助觸點的任意組合。

5.插接式快接型控制端。

三、技術指標

1．主回路基本參數

a.額定工作電壓1000V,額定電流800A、1000A、1200A。

b.額定絕緣電壓1000V。

c.介電性能：工頻耐壓3500V，1min。

2．輔助電路基本參數

a.額定工作電壓：直流440V，交流380V。

b.約定發熱電流：5A。

c.控制容量：直流接通和分斷為138W；交流接通3600VA，分斷360VA。

d.介電性能：工頻耐壓2500V，1min。

3．控制電路

a.線圈功率：起動時125W，保持時38W。

b.吸引線圈電壓：24 V、48 V、110 V、220 V也可根據用戶要求進行設計。

如：74V、108V。
