產地	上海
觸點形式	三開三閉
額定電流	3000
額定電壓	380V
類型	交流接觸器
適用范圍	適用于交、直流電源。
售后服務	一年保修
線圈電壓	380V
執行質量標準	國標
滅弧介質	空氣式
品牌	上海輸配電氣

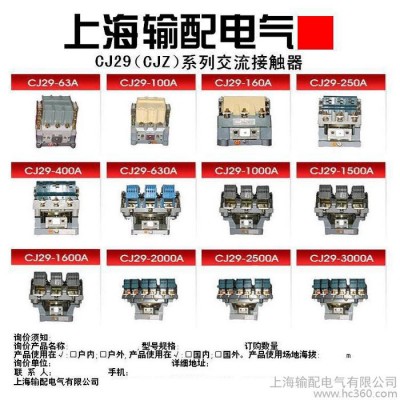

型號	CJZ(CJ29)-63 80 100 125 150 160 200 250 315 400 630 1000 1250 1600 2000 2500 3000A
加工定制	是
應用場景	二級配電
主觸點控制電路	3K3B
常開主觸頭數量	3K3B
常開輔助觸頭數量	3K3B
線圈頻率	50Hz

CJZ(CJ29)-3000A交流接觸器 產品使用說明
一、特點
1.工作壽命長：觸頭擦了選用Ag?—Cd012,具有較高的抗熔焊和耐點磨損性能，可避免回觸頭經常損壞而引起的停機事故。
2.控制系統采用支流電磁系統，運行無噪音。
3.機內設有整流電路，適用于交、直流電源。
4.雙線圈操作，工作電流小，功耗極微，節能，效率高，有明顯的經濟效益，輔助觸頭，四常開，四常閉。
5.結構型式為直動式，立體布置，雙斷點結構，體積小。
6.接觸器備有機械聯鎖裝置。
二、接觸器主要技術參數(見表1)、外型及安裝尺寸(見表2)、控制回路原理見圖1，結構尺寸(見圖2)。
三、檢查安裝
1、安裝前檢查接觸器各個零部件是否完好無損：銘牌是否與所使用條件相符合；測量絕緣電阻，660V以下電壓等級的產品不得小于1.5MΩ（不包括陶瓷件），如達不到上述要求接觸器應進行干燥處理。
2、按圖樣文件規定的正常位置安裝，注意接線標準
主電路：1、3、5為進線端             2、4、6為出線端
輔助電路：常開進線：12、23、33、43     常閉進線：11、21、31、41
          常開出線：14、24、34、44     常閉進線：12、22、32、42
注：63—160A輔助鋤頭31、32為節能專用不可互換
線圈接線端：A1 A2
接觸器的接地螺釘要用足夠大的 截面導線可靠接地，接觸器在安裝時不應承受較大的壓力、拉力和扭力，安裝后用手推一推動觸頭支桿，應使動觸頭支持自由活動 ，不能有阻卡現象，否則要，重新調整安裝。裝機械聯鎖裝置時，應根據用戶自己的安裝情況適當選擇自鎖銷的長短，當正轉接觸器吸合時，反轉接觸器的自鎖銷留1mm的串動量為宜，自鎖銷的長度為100mm，因機器不同自鎖銷的長短可能不同，由用戶在安裝時自己選定，機械鎖銷部分可按用戶要求特殊加工。   ●上海輸配電氣有限公司      董 事 長：陳 少 清  QQ:365681808   13120867676   總 經 理：陳    正  QQ:33982138    13311892977    電??話：021-55212777   65861777         傳??真：021-55213777                    郵    箱：SP3777@126.com                         網上商鋪：//www.02155212777.com.cn
