標準：: 國標

材質：: 碳鋼

標準	國標
材質	碳鋼
工作溫度	高溫
公稱通徑	20mm
規格	DN20
連接形式	法蘭
流動方向	單向
密封形式	硬密封型
驅動方式	電動
適用介質	蒸汽
形態	柱塞式
用途	調節
壓力環境	高壓
品牌	恩建
型號	ZDLP-16C/40C
加工定制	是
通道位置	二通式

持久耐用、值得信賴、質量保證!

上海恩建閥門制造廠

聯系人：陳經理

銷售熱線：135 6422 5483

電話：021-36359018 66270257 傳真：021-66270277

網址：www.enjian-V.com 郵箱：cjj1022@163.com QQ：3167498299

24小時服務熱線：135 6422 5483

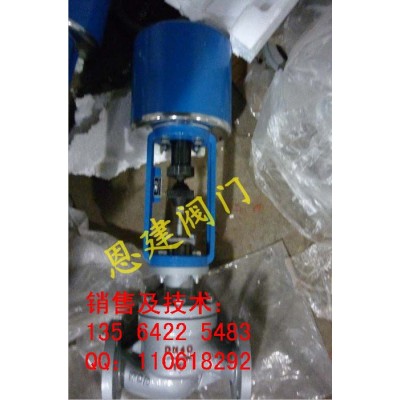

ZDLP精小型電子式電動單座調節閥

ZDLP（ZDSP）型電子式電動單座調節閥，是由直行程全電子式電動執行機構和頂導向式直通低流阻單座閥組成。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確，直接接受調節儀表輸入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。是符合IEC標準的新一代通用調節閥產品。

結構特點
1．ZDLP電子式電動單座調節閥是自動化控制系統中儀表的執行單元，以AC220V電源電壓作動力，接受來自DCS、PLC系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，全電子式電動執行器，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、調節精度高，以直行程輸出的推力改變閥門開度位移，達到對流體介質的工藝參數精確調節控制。
2．ZDLP電子式電動單座調節閥按作用模式可分；正作用：電閉式-常開型（當電信號增大時閥位向下位移），《B型》反作用：電開式-常閉型（當電信號增大時閥位向上位移），《K型》。
3．電動單座調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，適用于泄漏量要求嚴格，且閥前閥后壓差不大及介質有一定粘度或含有纖維雜質的工況。
4．直通低流阻單座為無底蓋頂導向結構，它只有一個閥座和一個柱塞形閥芯具有密閉性能好、泄漏量小、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、可調比大，閥芯導向部分的導向面積大，具有抗振性能強等特點，適用于對介質泄漏量及調節精度有嚴格要求的場合，但由于閥結構上的原因，閥桿上的不平衡力較大，尤其在公稱通徑大的工況下更為明顯，因而該閥只適合于工作壓差較小的場合。
5．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性值：等百分比（對數）性、直線性、快開特性。
6．根據使用工況要求，閥芯可設計制做成；軟質密封結構（適用于-20~+120℃溫度范圍內要求嚴密閉性的酸堿類、氣體類等介質）。本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。有標準型、調節切斷型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN15~300mm；最小閥芯DN6mm。適用流體溫度有-60~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型和低溫型。
執行機構
3810L型或PSL型直行程全電子式電動執行機構是單座調節閥的驅動裝置，采用一體化結構設計，它以AC220V電源電壓作動力，直接接受統一標準信號（4-20mA、0-10mA或1-5VDC、0-10V DC），將此轉變成與輸入信號相對應的位移，以直線性往復運動，改變閥芯的開度，因此一定的輸入信號對應一定的位置開度，實現比例動作。是一種高精度、高性能、高可靠性類產品。
執行機構主要技術參數

型號	輸出推力N	速度mm/s	最大行程（mm）	型號	輸出推力N	速度mm/s	最大行程（mm）
381LSA-08 381LXA-08	800 800	4.2 4.2	30	PSL201	1000	0.4/1.2	50
381LSA-20 381LXA-20	2000 2000	2.1 2.1	30	PSL202	2000	0.4/1.2	50
381LSB-30 381LXB-30	3000 3000	3.5 3.5	60	PSL204	4500	0.4/1.2	50
381LSB-50 381LXB-50	5000 5000	1.7 1.7	60	PSL208	8000	1.0	50
381LSC-65	6500	2.8	100	PSL210	10000	1.0	50
381LSC-99	10000	2.0	100	PSL312	12000	1.0	65
381LSC-160	16000	1.0	100	PSL325	25000	1.0	100
(信號線用屏蔽線) 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄				(信號線用屏蔽線) 防護等級：IP65 帶手輪

性能指標

項目			指標值
基本誤差％			381L ±2.5； PSL±1.0
回差			381L ±2.0； PSL±1.0
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍			50：1
額定行程偏差％			2.5

允許壓差 MPa

公稱通徑(mm)		20				25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
執行機構		允許壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配361L	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11
