| 訂購熱線 | 1588845155 |
|---|---|
| 執行器 | 活塞式 |
| 標準 | 國標 |
| 材質 | 不銹鋼 |
| 工作溫度 | 常溫（℃） |
| 公稱通徑 | 15-350（mm） |
| 規格 | DN100,DN80,DN65,DN50,DN40,DN25,DN200,DN20,DN15 |
| 結構形式 | 彈簧式 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 密封形式 | 硬密封型 |
| 驅動方式 | 自動 |
| 適用范圍 | 水蒸汽油品等 |
| 適用介質 | 水 |
| 外形 | 大型 |
| 形態 | 柱塞式 |
| 用途 | 泄壓 |
| 零部件及配件 | 閥體 |
| 壓力環境 | 1.6 |
| 主體材料 | 不銹鋼 |
| 類型(通道位置) | 直通式 |
| 品牌 | 愛倫 |
| 型號 | ZZYP-16P |
| 適用星級 | 五星級 |
產品概述

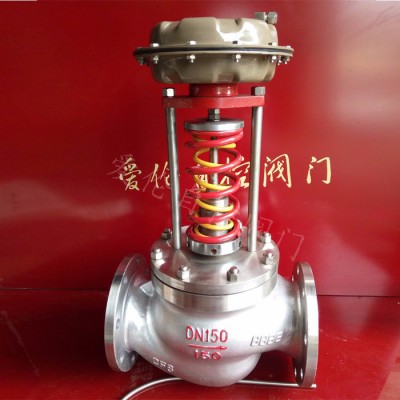

ZZY型自力式壓力調節閥(自力式壓力控制閥)無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改彎兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，自力式壓力控制閥廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
自力式壓力控制閥有單座（ZZYP）、套筒（ZZYM）二種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN15～250；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求合。
■ 產品特點
自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。壓力分段范圍細且互相交叉，調節精度高。壓力設定值在運行期間可連續設定。對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。橡膠膜片式檢測，執行機構測精度高、動作靈敏。采用壓力平衡機構，使調節閥反應靈敏、控制精確。
■ 主要技術參數
● 閥體
| 閥體形式 | 精小型直通鑄造球型閥 |
| 公稱通徑 | DN15～250mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
| 法蘭標準 | ANSI、JIS、DIN、GB、JB (特殊可按用戶提供) |
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
| 閥蓋形式 | 標準型-17～+450℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
● 閥內件
| 閥芯形式 | 單座、套筒型閥芯 |
| 流量特性 | 線性 |
● 執行機構
| 有效面積(cm ) | 32※ | 80 | 250 | 630 |
| 壓力設定范圍(MPa) | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
| 0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
| 保證壓力閥正常工作的 | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
| 允許上下膜室之間最大壓差 | 2.0 | 1.25 | 0.4 | 0.15 |
| 材料 | 膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維 | |||
| 控制管線、接頭 | 銅管或鋼管10×1； 卡套式接頭：R1/4" | |||
注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。
■ 主要內部結構圖
| | |
| 單座式閥芯 (ZZYP型) | 套筒式閥芯 (ZZYM型) |
■ 主要零件材料
| 1 | 閥體 | WCB | CF8 | CF8M | CF3M |
| 2 | 閥座、套筒 | 304 | 304 | 316 | 316L |
| 3 | 閥芯 | 304 | 304 | 316 | 316L |
| 4 | 墊片 | 聚四氟乙烯(PTFE) | |||
| 5 | 導向套 | 304 | 304 | 316 | 316L |
| 6 | 支座 | 304 | 304 | 316 | 316L |
| 7 | 閥蓋 | 304 | 304 | 316 | 316L |
| 8 | 底盤 | 304 | 304 | 316 | 316L |
| 9 | 彈簧 | 65Mn | 304 | 316 | 316L |
| 10 | 填料 | 聚四氟乙烯(PTFE)/柔性石墨 | |||
| 11 | 螺母 | 304 | 304 | 316 | 316L |
| 12 | 執行器 | 25#(特殊要求可訂做) | |||
■ 主要性能指標
| 設定值偏差 | ±8% | |||
| 允許泄露量 | 硬密封 | 4×0.01%閥額定容量 | ||
| 軟密封 | DN15～50 | DN65～125 | DN150～250 | |
| 10氣泡/min | 20氣泡/min | 40氣泡/min | ||
■ 允許工作溫度
| 公稱通徑 | 15～125mm | 150～250mm | |
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷卻罐≤200℃ | 冷卻罐和加長件≤200℃ | ||
| 冷卻罐和散熱片≤350℃ ※ | 冷卻罐和加長件≤300℃ ※ | ||
| 軟密封 | ≤150℃ | ||
注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。
■ 額定流量系數、噪音衡量系數、允許壓差
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數KvS | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
| 噪音衡量系數Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 允許壓差 | PN16 | 1.6 | 1.5 | 1.2 | 1,0 | |||||||||
| PN40 | 2.0 | |||||||||||||
■ 主要外形及連接尺寸
|
|
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法蘭接管尺寸(B) | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
| 法蘭端間距(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
| 壓 | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
| A | 280 | 308 | |||||||||||||
| 200-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
| A | 230 | ||||||||||||||
| 120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
| A | 176 | 194 | 280 | ||||||||||||
| 480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
| A | 176 | 194 | 280 | ||||||||||||
| 600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 1000-2500 | H | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 大約重量(Kg) | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
| 導壓管接口螺紋 | M16X1.5 | ||||||||||||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
￥2650.00/套
￥650.00/套
￥780.00/套
面議
￥88.00/套
￥88.00/套
￥2800.00/套
面議
￥1340.00/套
￥5400.00/套
本網頁所展示的有關【愛倫ZZYP-16P 自力式調節閥 自動泄壓閥 自動調壓閥】的信息/圖片/參數等由的會員【 浙江愛倫自控閥門有限公司 】提供，由智能裝備網會員【 浙江愛倫自控閥門有限公司 】自行對信息/圖片/參數等的真實性、準確性和合法性負責，本平臺（本網站）僅提供展示服務，交易前請與賣家聯系，謹慎交易，因交易而產生的法律關系及法律糾紛由您自行協商解決，本平臺（本網站）對此不承擔任何責任。您在本網頁可以瀏覽【愛倫ZZYP-16P 自力式調節閥 自動泄壓閥 自動調壓閥】有關的信息/圖片/價格等及提供 【愛倫ZZYP-16P 自力式調節閥 自動泄壓閥 自動調壓閥】的商家公司簡介、聯系方式等信息。
在您的合法權益受到侵害時，請您致電0755-27210422，我們將竭誠為您服務，感謝您對智能裝備網的關注與支持！
周一至周五 AM9:00 - PM18:00
站務與合作：info@deppre.com
廣告與積分：2528074116
掃碼關注或加入QQ群（577347244）
第1年
愛倫ZJHP-16C 氣動流量調節閥蒸汽鍋

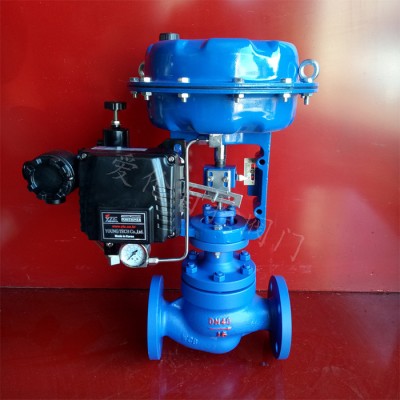

ZJHP-16P DN25氣動不銹鋼蒸汽導熱油
