| 標準 | 國標 |
|---|---|
| 材質 | 碳鋼 |
| 工作溫度 | 常溫 |
| 公稱通徑 | 50 |
| 連接形式 | 內螺紋 |
| 流動方向 | 雙向 |
| 密封形式 | 軟密封型 |
| 驅動方式 | 手動 |
| 適用介質 | 其它 |
| 形態 | 隔膜式 |
| 零部件及配件 | 執行器 |
| 壓力環境 | 常壓 |
| 類型(通道位置) | 先導式 |
| 品牌 | 中天ZTC |
| 型號 | 多種 |

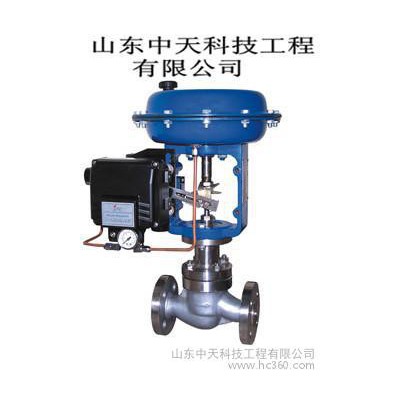

氣動單座調節閥(氣動薄膜單座調節閥)
|
|
|
| ZJSP氣動薄膜單座調節閥(標準型) | ZJSP氣動薄膜單座調節閥(帶頂裝手輪) |
■ 產品概述
ZJSJP精小型氣動薄膜單座調節閥，由多彈簧氣動薄膜執行機構和低流阻精小型單座調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動單座調節閥閥體流道呈S流線型、具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動單座調節閥特別適用于允許泄露量小、閥前后壓差不大及有一定粘度和含少量纖維介質的場合。
■ 主要技術參數
● 閥體
| 閥體形式 | 直通鑄造球型閥 |
| 公稱通徑 | DN20～200mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
| 法蘭標準 | GB/T9113、 JB/T79 |
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
| 閥蓋形式 | 標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
● 閥內件
| 閥芯形式 | 單座柱塞型閥芯 |
| 流量特性 | 線性、等百分比 |
● 執行機構及附件、作用形式
| 執行器型式 | ZHA/B多彈簧簿膜執行機構 | ||||
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程 | 10、16 | 25 | 40 | 40、60 | 100 |
| 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | ||||
| | | ||||
| 供氣壓力 | 140～400KPa | ||||
| 氣源接口 | RC1/4" | ||||
| 環境溫度 | -30～+70℃ | ||||
| 可配附件 | dingweiqi、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
■ 主要零件材料及內部結構圖
| 1 | 閥體 | WCB | CF8 | CF8M | CF3M |
|
| 2 | 閥座 | 304 | 304 | 316 | 316L | |
| 3 | 墊片 | PTFE/金屬石墨墊片 | ||||
| 4 | 閥芯 | 304 | 304 | 316 | 316L | |
| 5 | 導向套 | 304 | 304 | 316 | 316L | |
| 6 | 閥蓋 | WCB | CF8 | CF8M | CF3M | |
| 7 | 閥桿 | 304 | 304 | 316 | 316L | |
| 8 | 填料 | PTFE/柔性石墨 | ||||
| 9 | 彈簧 | 65Mn | 304 | 316 | 316L | |
| 10 | 螺母 | 304 | 304 | 316 | 316L | |
■ 主要性能指標
| 項目 | 不帶dingweiqi | 帶dingweiqi | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | ≤3.0 | ≤1.0 | ||
| 死區% | ≤3.0 | ≤0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
■ 額定流量系數Kv、額定行程、配用執行器型號
| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 閥座直徑 dN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數KV | 直線 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 額定行程 | 16 | 25 | 40 | 60 | ||||||||
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ||||||||
