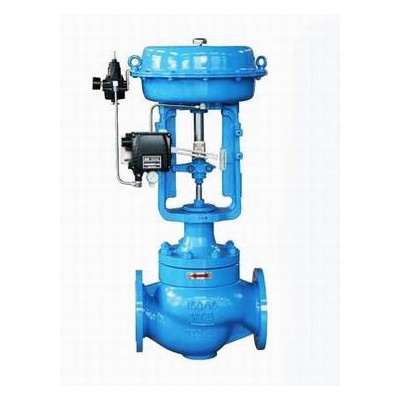

上海奇高閥門ZJHM 氣動套筒調節閥批發采購

價格面議

掃一掃

用手機查看

收藏舉報

品牌名稱: 奇高閥門

產品標簽

供應總量
: 1000 件

最小起訂: 1 件

廠家區域: 上海

發貨期限：: 自買家付款之日起天內發貨

1、產品圖片僅供參考，不能作為您選型購買的依據；2、聯系時說明您是在[ 智能裝備網 ]看到的。

買家還在看

好貨推薦

上海奇高閥門ZJHM 氣

面議

奇高ZJHP氣動薄膜單座

面議

店鋪信息

上海奇高閥門制造有限公司

+ 加為商友發送信件當前離線

所在地區：上海

會員級別： 企業用戶 第1年

身份認證：

已繳納：0.00 元保證金

我的勛章： [誠信檔案]

在線客服：

進入店鋪公司介紹公司地址產品信息

企業名片

上海奇高閥門制造有限公司

微信客服

【溫馨提示】來電請說明在智能裝備網看到我們的，謝謝

企業名片

該企業的其他產品

奇高ZJHP氣動薄膜單座調節閥 面議

上海奇高閥門ZJHM 氣動套筒調節閥批 面議

產品詳情

標準：: 國標

材質：: 鑄鋼

標準	國標
材質	鑄鋼
工作溫度	常溫
公稱通徑	25mm-400 mm
連接形式	法蘭
流動方向	單向
驅動方式	氣動
適用介質	水
形態	球式
用途	調節
壓力環境	常壓
品牌	奇高閥門
型號	ZJHM
通道位置	直通式

ZJHM氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。
本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下：
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單，裝拆維修方便。氣動套筒調節閥主要技術參數

公稱通徑mm 25 40 50 65 80 100 150 200 250 300 350 400

閥座直徑mm 25 32 40 50 65 80 100 125 150 200 250 300 可與本公司
商洽生產

額定流量
系數Kv 直線 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600

等百分比 10 16 25 40 63 100 160 250 400 630 900 1440

公稱壓力MPa 0.6 1.6 4.0 6.4

行程mm 16 25 40 60 100

流量特性直線、等百分比、快開型

介質溫度℃ -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃

法蘭標準符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產

閥體材質 PN
(MPa) 0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M

4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

閥體型式直通單座鑄造球型閥

閥芯材質 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

上閥蓋形式普通式(常溫型)、熱片式(中溫型)、低溫型

可調比R 50:1

氣源接頭 M16×1.5

注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。氣動套筒調節閥主要零件材料

零件名稱材料溫度范圍

閥體上閥蓋 HT200 -20～200℃

ZG230-450 -40～450℃

ZG1Cr18Ni9Ti -250～550℃

ZG0Cr18Ni12Mo2Ti -40～600℃

閥芯、閥座 1Cr18Ni9 -250～550℃

0Cr18Ni12Mo2Ti -250～550℃

填料聚四氟乙烯 -40～200℃

膜片丁晴橡膠夾增強滌淪織物

壓縮彈簧 60Si2Mn

膜蓋 A3

氣動套筒調節閥執行機構主要技術參數

型?號 ZHA(B)-22 ZHA(B)-23 ZHA(B)-34 ZHA(B)-45

有效面積cm2 350 350 560 900

行?程mm 16 25 40 60

彈簧范圍KPa 20～100(標準)；40～200；80～240；20～60；60～100

氣動套筒調節閥性能指標

項目指標值項目指標值

基本誤差％不帶定位器 ±5.0 始
終
點
偏
差
％氣關不帶定位器始點 ±5.0

終點 ±2.5

帶定位器 ±1.0 帶定位器始點 ±1.0

終點 ±1.0

回差％不帶定位器 3.0 氣開不帶定位器始點 ±2.5

終點 ±5.0

帶定位器 1.0 帶定位器始點 ±1.0

終點 ±1.0

死區％不帶定位器 3.0

帶定位器 0.4 允許泄漏量L/h 1×10-3×
閥額定
容量

額定行程偏差％ ±2.5

注：本產品執行GB/T4213-92國家標準。氣動套筒調節閥允許壓差

開關
方式執行
機構
型號彈簧
范圍
KPa 氣源
壓力
KPa 需
要
附
件公稱通徑（閥座直徑）mm

25 40 50 65 80 100 150 200

氣
關 ZHA-22 20～100
20～100
40～200 0.14
0.25
0.40 -
P
P或R 3.00
6.4
6.4

ZHA-23 20～100
20～100
40～200 0.14
0.25
0.40 -
P
P或R 2.25
6.4
6.4 1.95
6.4
6.4

ZHA-34 20～100
20～100
40～200 0.14
0.25
0.40 -
P
P或R 2.36
6.4
6.4 2.04
6.4
6.4 1.67
6.4
6.4

ZHA-45 20～100
20～100
40～200 0.14
0.25
0.40 -
P
P或R 1.41
6.4
6.4 1.14
6.4
6.4

氣
開 ZHA-22 20～100
40～200
80～240 0.14
0.25
0.40 -
P或R
P 1.5
4.5
6.4

ZHA-23 20～100
40～200
80～240 0.14
0.25
0.40 -
P或R
P 1.13
3.38
6.40 0.98
2.93
6.4

ZHA-34 20～100
40～200
80～240 0.14
0.25
0.40 -
P或R
P 1.18
3.54
6.4 1.02
3.06
6.4 0.84
2.51
5.85

ZHA-45 20～100
40～200
80～240 0.14
0.25
0.40 -
P或R
P 0.71
2.12
4.94 0.57
1.71
4.00

注：1、P－閥門定位器；R－壓力繼動器。
??2、允許壓差為閥關閉P2=0狀態，△P的最大值。
3、最大壓差超過1.0MPa,閥塞、套筒表面堆焊硬質合金。可配附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等氣動套筒調節閥主要外形尺寸

DN L H H1 質量(kg) φA

PN16 PN40 PN64 普通高溫 PN6 PN16 PN40 PN64 PN6
PN16 PN40
PN64

25 185 197 210 410 560 50 57 70 20 24 285

40 222 235 251 455 620 65 75 85 26 35

50 254 267 286 457 627 70 82 90 30 40

65 276 292 311 610 790 80 92 100 47 66 360

80 298 317 337 622 807 95 100 107 55 78

100 352 368 394 640 850 105 110 117 125 65 99

150 451 473 508 870 1130 132 142 150 172 130 160 470

200 600 650 890 1150 160 170 187 207 175 250

250 730 775 1203 1523 187 202 225 235 350 470 580

300 850 900 1234 1554 220 230 257 265 500 660

站內同類商品

東莞海拓現貨供應空壓機反比例調

￥148.00/件

ZJHT氣動隔膜調節閥氣動隔膜切

￥820.00/件

上海滬甄 T47H浮球式蒸汽疏水調

￥16500.00/件

供應東一T40H調節閥

￥290.00/件

ZTRS氣動衛生級調節閥 ZTRS氣動

￥3200.00/件

溫州電動直通低溫蒸汽單座調節閥

￥2000.00/件

VXF42.125+SKC60 西門子溫控閥

￥4495.00/件

供應BTD103 調節閥安全閥|壓縮機

￥111.00/件

ZJSP氣動單座調節閥

￥500.00/件

ZDLN型電子式電動雙座調節閥法

￥6500.00/件

"上海奇高閥門ZJHM 氣動套筒調節閥批發采購"相關資源

相關類目

泄壓閥減壓閥比例閥旋塞閥閥體及連接器附件氣控閥伺服閥節流閥同軸閥換向閥定量閥/計量閥切斷閥溢流閥高壓閥安全閥止回閥球閥柱塞閥電磁閥手動閥蝶閥控制閥截止閥調節閥/調節器隔膜閥流量閥插裝閥

相關商機

電動調節閥生產廠家，智能型調節閥，4-20ma 氣動調節閥，氣動套筒調節閥，氣動單座調節自力式溫控閥，溫度調節閥，ZZWP調節閥，不 E04-ESV-PN/EC系列總線閥島康美風調節閥風量調節閥風管止回閥定風斯派莎克調節閥|斯派莎克KE73氣動調節閥閥斯派莎克調節閥|斯派莎克KE73氣動法蘭調節斯派莎克電動調節閥|斯派莎克型號EL4613 KE DANFOSS丹佛斯 148H3402 溫度調節閥 DANFOSS丹佛斯 148H3400 溫度調節閥 DANFOSS丹佛斯 148H3362 溫度調節閥 DANFOSS丹佛斯 148H3361 溫度調節閥 NORGREN諾冠 R82G-2GK-RMN 通用調節器 NORGREN諾冠 R82G-2GK-RMG 通用調節器 NORGREN諾冠 R72G-2GK-RMN 氣動調節器

免責聲明

本網頁所展示的有關【上海奇高閥門ZJHM 氣動套筒調節閥批發采購】的信息/圖片/參數等由的會員【上海奇高閥門制造有限公司】提供，由智能裝備網會員【上海奇高閥門制造有限公司】自行對信息/圖片/參數等的真實性、準確性和合法性負責，本平臺（本網站）僅提供展示服務，交易前請與賣家聯系，謹慎交易，因交易而產生的法律關系及法律糾紛由您自行協商解決，本平臺（本網站）對此不承擔任何責任。您在本網頁可以瀏覽【上海奇高閥門ZJHM 氣動套筒調節閥批發采購】有關的信息/圖片/價格等及提供【上海奇高閥門ZJHM 氣動套筒調節閥批發采購】的商家公司簡介、聯系方式等信息。

在您的合法權益受到侵害時，請您致電0755-27210422，我們將竭誠為您服務，感謝您對智能裝備網的關注與支持！

公稱通徑mm			25	40		50	65	80	100	150		200	250	300	350	400
閥座直徑mm			25	32	40	50	65	80	100	125	150	200	250	300	可與本公司商洽生產
額定流量系數Kv		直線	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力MPa			0.6 1.6 4.0 6.4
行程mm			16	25			40			60			100
流量特性			直線、等百分比、快開型
介質溫度℃			-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭標準			符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式			直通單座鑄造球型閥
閥芯材質			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式			普通式(常溫型)、熱片式(中溫型)、低溫型
可調比R			50:1
氣源接頭			M16×1.5

零件名稱	材料	溫度范圍
閥體上閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-40～600℃
閥芯、閥座	1Cr18Ni9	-250～550℃
閥芯、閥座	0Cr18Ni12Mo2Ti	-250～550℃
填料	聚四氟乙烯	-40～200℃
膜片	丁晴橡膠夾增強滌淪織物
壓縮彈簧	60Si2Mn
膜蓋	A3

型?號	ZHA(B)-22	ZHA(B)-23	ZHA(B)-34	ZHA(B)-45
有效面積cm2	350	350	560	900
行?程mm	16	25	40	60
彈簧范圍KPa	20～100(標準)；40～200；80～240；20～60；60～100

項目		指標值	項目				指標值
基本誤差％	不帶定位器	±5.0	始終點偏差％	氣關	不帶定位器	始點	±5.0
						終點	±2.5
	帶定位器	±1.0			帶定位器	始點	±1.0
						終點	±1.0
回差％	不帶定位器	3.0		氣開	不帶定位器	始點	±2.5
						終點	±5.0
	帶定位器	1.0			帶定位器	始點	±1.0
						終點	±1.0
死區％	不帶定位器	3.0
	帶定位器	0.4	允許泄漏量L/h				1×10-3× 閥額定容量
額定行程偏差％		±2.5

開關方式	執行機構型號	彈簧范圍 KPa	氣源壓力 KPa	需要附件	公稱通徑（閥座直徑）mm
開關方式	執行機構型號	彈簧范圍 KPa	氣源壓力 KPa	需要附件	25	40	50	65	80	100	150	200
氣關	ZHA-22	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R	3.00 6.4 6.4
	ZHA-23	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R		2.25 6.4 6.4	1.95 6.4 6.4
	ZHA-34	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R				2.36 6.4 6.4	2.04 6.4 6.4	1.67 6.4 6.4
	ZHA-45	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R							1.41 6.4 6.4	1.14 6.4 6.4
氣開	ZHA-22	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P		1.5 4.5 6.4
	ZHA-23	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P			1.13 3.38 6.40	0.98 2.93 6.4
	ZHA-34	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P				1.18 3.54 6.4	1.02 3.06 6.4	0.84 2.51 5.85
	ZHA-45	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P							0.71 2.12 4.94	0.57 1.71 4.00

DN	L			H		H1				質量(kg)		φA
DN	PN16	PN40	PN64	普通	高溫	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
25	185	197	210	410	560	50	57		70	20	24	285
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250	470
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660	580
