材質	碳鋼
連接形式	法蘭
適用介質	水,空氣
用途	節流,調節
品牌	上恩
型號	ZJHP
加工定制	是

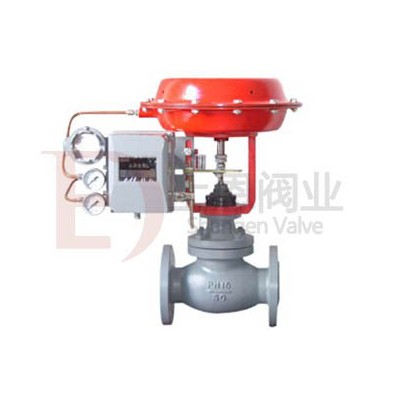

氣動波紋管密封調節閥 ZJHP 型氣動波紋管密封型單座調節閥是在ZJHP型氣動精小型單座調節閥基礎上，開發研制的一種變形產品，它由低流阻套筒調節閥、波紋管組件、氣動多彈簧薄膜執行機構三部分組成。它除了具有ZJHM系列之動作可靠、形小體輕、流量特性精確、可調范圍寬大等優點外，還因其在閥體和閥蓋間增加了一套波紋管組件，可在不影響調節閥正常動作的基礎上，將閥內的介質隔絕在波紋管外側，確保介質不外漏，具有可靠的密封性能。因而，ZJHP-16W系列調節閥特別適用于對劇毒、貴重、易揮發、易滲透的介質的調節，也適用于管道真空場合。 氣動波紋管密封調節閥技術性能指標 基本誤差：±2.5% 回差：2.5% 死區：1% 漏量：5×10-3閥額定容量 額定流量系數：±10% 固有流量特性：斜率±30% 氣動波紋管密封調節閥材質 閥體、閥蓋：ZG1Cr18Ni9Ti，CF8 閥內件：1Cr18Ni8Ti，304 波紋管：1Cr18Ni9Ti，304 填料：聚四氟乙烯 墊片：石墨纏繞墊片 壓縮彈簧：60Si2Mn 氣動波紋管密封調節閥技術參數

公稱通徑mm		25		40		50		65		80		100
額定流量系數Kv	直線	6.9	11	17.6	27.5	27.5	44	44	69	69	110	110	176
	等百分比	6.3	10	16	25	25	40	40	63	63	100	100	160
額定行程mm		16		25				40
執行機構型號		ZHA/B-22		ZHA/B-23				ZHA/B-34
薄膜有效面積cm2		350						560
彈簧范圍kPa		20-100, 40-200, 80-240, 20-60, 60-100
氣源壓力Mpa		0.14, 0.25, 0.40
公稱壓力Mpa		1.6
工作溫度℃		-40 ～250
固有流量特性		直線, 等百分比
固有可調比性R		50:1
環境溫度℃		-40 ～85
氣路接頭尺寸		內螺紋, M10×1

氣動波紋管密封調節閥允許壓差

關 方式	執行機構型號	彈簧范圍kPa	氣源壓力MPa	需要 附件	公稱通徑 mm
					25	40	50	65	80	100
氣關	ZHA-22	20-100 20-100 40-200	0.14 0.25 0.4	- P P	1.5
	ZHA-23	20-100 20-100 40-200	0.14 0.25 0.4	- P P
	ZHA-34	20-100 20-100 40-200	0.14 0.25 0.4	- P P
氣關	ZHB-22	20-100 40-200 80-240	0.14 0.25 0.4	- P;R P	1.5 1.6 1.5
	ZHB-23	20-100 40-200 80-240	0.14 0.25 0.4	- P;R P		1.1 1.6 1.6	0.98 1.6 1.6
	ZHB-34	20-100 40-200 80-240	0.14 0.25 0.4	- P;R P				1.2 1.6 1.6	1.0 1.6 1.6	0.84 1.6 1.6
