標準	國標
材質	碳鋼
工作溫度	常溫
公稱通徑	50mm
規格	DN50
連接形式	焊接
流動方向	單向
密封形式	軟密封型
驅動方式	電磁,氣動,電動
適用介質	油品
形態	柱塞式
用途	調節,調壓,截止,進水
壓力環境	常壓
品牌	NORGER/諾冠
型號	ZDLN
加工定制	是
通道位置	直角式

基本信息

中文名稱

氣動式調節閥

管道介質

流量、壓力、溫度

特點

控制簡單，反應快速

應用行業

石油、化工、電力、冶金



結構

直角回轉

本質

安全

反應

快速

方式

直行程和角行程

目錄	1概述 2分類 3用途及特點	4特點總結 5安裝原則 6使用注意事項	7基本連接尺寸 8調節閥結構圖

折疊編輯本段概述

氣動式調節閥是石油、化工、電力、冶金等工業企業廣泛使用的工業過程控制儀表之一。

通常由氣動執行機構和調節閥連接安裝調試后形成的組合儀表。

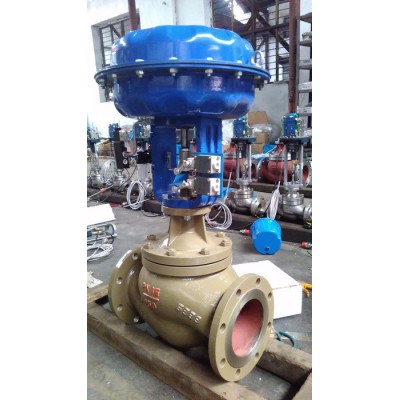

氣動調節閥

折疊編輯本段分類

根據閥門動作方式可基本分為:直行程和角行程兩種方式。

折疊編輯本段用途及特點

A、氣動調節閥的用途與特點用途 是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節; V型閥芯最適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能靈敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。

B、特點:是一種直角回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成;有一個近似等百比的固有流量特性;采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度;超強的剪切能力。

C、氣動活塞執行機構采用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度回轉，達到使閥門自動啟閉。它的組成部分為:調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。

D、氣動調節閥的工作原理:氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件，它按控制信號壓力的大小產生相應的推力，推動調節機構動作。閥體是氣動調節閥的調節部件，它直接與調節介質接觸，調節該流體的流量。

折疊編輯本段特點總結

控制簡單、反應快速、且本質安全，不需另外再采取防爆措施。氣動調節閥是以壓縮空氣為動力，實現開關量或比例式調節，源以氣缸為執行器，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。

折疊編輯本段安裝原則

(1)氣動調節閥安裝位置，距地面要求有一定的高度，閥的上下要留有一定空間，以便進行閥的拆裝和修理。對于裝有氣動閥門定位器和手輪的調節閥，必須保證操作、觀察和調整方便。

(2)調節閥應安裝在水平管道上，并上下與管道垂直， 一般要在閥下加以支撐，保證穩固可靠。對于特殊場合下，需要調節閥水平安裝在豎直的管道上時，也應將調節閥進行支撐(小口徑調節閥除外)。安裝時，要避免給調節閥帶來附加應力)。

(3)調節閥的工作環境溫度要在(-30~+ 60)，相對濕度不大于95%。

(4)調節閥前后位置應有直管段，長度不小于10倍的管道直徑(10D)，以避免閥的直管段太短而影響流量特性。

(5)調節閥的口徑與工藝管道不相同時，應采用異徑管連接。在小口徑調節閥安裝時，可用螺紋連接。 閥體上流體方向箭頭應與流體方向一致。

(6)要設置旁通管道。目的是便于切換或手動操作， 可在不停車情況下對調節閥進行檢修。

(7)調節閥在安裝前要徹底清除管道內的異物，如污垢、焊渣等。

折疊編輯本段使用注意事項

1、 本閥應存放在干燥的室內，通路兩端必須堵塞。不準堆置存放

2、 長期存放的調節閥應定期檢查，清除污垢，在各運動部分及加工面上應涂以防銹油，防止生銹。

3、 本閥應安裝在水平管道上，必修垂直安裝。閥桿向上。

4、 必修按圖示箭頭所指示介質流動方向進行安裝。

折疊編輯本段基本連接尺寸

公稱通徑DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300	400
額定流量系數Kv	單座	8	12	20	32	50	80	120	200	280	450	700	1100
	雙座	10	16	25	40	63	100	160	250	400	630	1000	1600	2700

折疊編輯本段調節閥結構圖

氣
