標準	GB
材質	碳鋼
產地	上海
工作溫度	常溫
公稱通徑	DN20-DN300
公稱直徑	DN20-DN300
規格	DN20-DN300
連接形式	法蘭
流動方向	單向
密封形式	硬密封型
驅動方式	氣動
適用介質	油品
外形	中型
形態	柱塞式
用途	調節
壓力環境	常壓
主體材料	碳鋼
品牌	滬工閥門
型號	ZDLM-16C
加工定制	是
通道位置	直通式

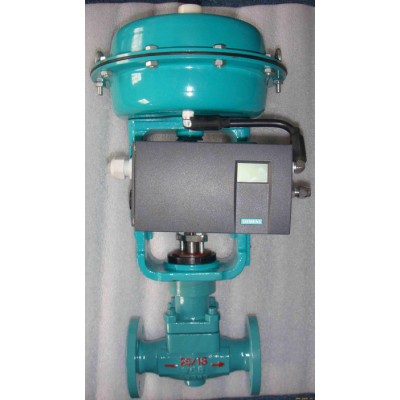

【用    途】

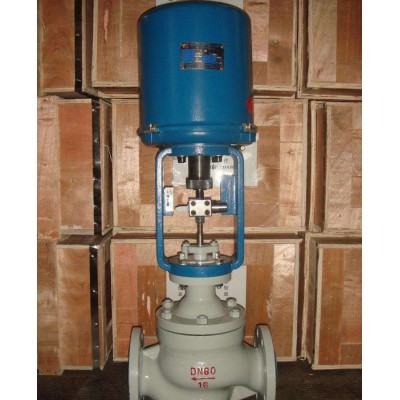

      ZDLP、ZDLM型電子式電動單座、套筒調節閥接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
      本系列產品公稱通徑由20至300mm，公稱壓力有1.6、4.0、6.4MPa,接受信號為0～10mA.DC或4～20mA.DC,使用溫度范圍由-40℃～450℃。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合；電動套筒調節閥適用于壓差較大且泄漏量較大的場合。

【結構特點】
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥      芯：1Cr18Ni9Ti、司鈦萊合金堆焊、增強聚四氟乙烯
填      料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套：2Cr13
墊      片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
特點：
    電動調節閥又稱電動控制閥，是由電動執行器與調節閥組合而成，接收來自調節儀表的電信號，直接改變被控介質的流量、壓力、溫度等工藝參數，實現自動調節，單座調節閥閥體采用等截面Ｓ型流道設計，閥芯采用頂導向結構，具有體積小、重量輕、流通能力大、泄漏量小等優點；套筒、雙座調節閥采用壓力平衡結構，具有允許壓差大、運行平穩，噪音小等優點。
    根據工藝設備要求可選用普通型電動執行機構（要求實現比例調節須配伺服放大器、調節器等）、電子型電動執行機構；
    根據允許壓差情況、介質特點以及工藝管道要求，可選用單座、雙座、套筒、角形、隔膜、三通調節閥；
    根據工藝要求，流量特性可選直線、等百分比、快開；
    根據壓力情況，可選用公稱壓力為PN1.6MPa,PN4.0MPa,PN6.4Mpa的調節閥；
    根據介質防腐蝕要求以及壓力等級，可選用鑄鐵、鑄鋼、鑄不銹鋼、鑄合金鋼、煅鋼等材質的調節閥；
    根據介質溫度以及特殊要求，可選用標準型、高溫（散熱）型、低溫型、夾套保溫型的調節閥；
    根據電源及控制設備情況可選信號范圍為4-20mA.DC、0-10mA.DC；電源可選：220AVC、380AVC或其他；
    根據防爆要求可選普通型、隔爆型、防爆型電動執行器。結構特點
1．ZDLP電子式電動單座調節閥是自動化控制系統中儀表的執行單元，以AC220V電源電壓作動力，接受來自DCS、PLC系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，全電子式電動執行器，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、調節精度高，以直行程輸出的推力改變閥門開度位移，達到對流體介質的工藝參數良好調節控制。
2．ZDLP電子式電動單座調節閥按作用模式可分；正作用：電閉式-常開型（當電信號增大時閥位向下位移），《B型》反作用：電開式-常閉型（當電信號增大時閥位向上位移），《K型》。
3．電動單座調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，適用于泄漏量要求嚴格，且閥前閥后壓差不大及介質有一定粘度或含有纖維雜質的工況。
4．直通低流阻單座為無底蓋頂導向結構，它只有一個閥座和一個柱塞形閥芯具有密閉性能好、泄漏量小、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性良好、可調比大，閥芯導向部分的導向面積大，具有抗振性能強等特點，適用于對介質泄漏量及調節精度有嚴格要求的場合，但由于閥結構上的原因，閥桿上的不平衡力較大，尤其在公稱通徑大的工況下更為明顯，因而該閥只適合于工作壓差較小的場合。
5．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性值：等百分比（對數）性、直線性、快開特性。
6．根據使用工況要求，閥芯可設計制做成；軟質密封結構（適用于-20~+120℃溫度范圍內要求嚴密閉性的酸堿類、氣體類等介質）。本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。有標準型、調節切斷型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN15~300mm**小閥芯DN6mm。適用流體溫度有-60~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型和低溫型。

執行機構
3810L型或PSL型直行程全電子式電動執行機構是單座調節閥的驅動裝置，采用一體化結構設計，它以AC220V電源電壓作動力，直接接受統一標準信號（4-20mA、0-10mA或1-5VDC、0-10V DC），將此轉變成與輸入信號相對應的位移，以直線性往復運動，改變閥芯的開度，因此一定的輸入信號對應一定的位置開度，實現比例動作。是一種高精度、高性能、高可靠性類產品。
