牽引車連接器專用螺旋電纜-CC65-SANLVCA拖鏈電纜前幾天一個深圳的客戶找我們定了1000米高柔性電纜，又稱“超柔性電纜**我們?nèi)缙趯⒇浰偷搅丝蛻羰掷铮@時有個問題出來了，客戶覺得我們的高柔性電纜沒有此前他們用的那么柔。   這個客戶明確表示說他們定的這個電纜是要用到拖鏈里面的，所以必須是高柔性拖鏈電纜。那么高柔性電纜**是越柔越好，甚至像一根棉繩那樣柔嗎？
棉繩4芯1平方螺旋電纜線4*1.0螺旋電纜 螺旋型彈簧線具體數據：(單位mm)L(彈簧長度):1400±15L1（留尾長度）:250±10不剝頭L2（留尾長度）:250±10不剝頭D1（彈簧內徑）:D（彈簧外徑）:42±2.0工作長度:電線結構:股絕緣材料：pvc電纜芯數：4芯電纜外徑：9護套材料：聚氨酯黑色亮光 參照圖紙（以實樣為準） 聚氨酯電纜對油脂酸堿介質的抵抗性能 一般來說聚氨酯電纜對油脂具有優良的抵抗性。但油脂中某些添加劑可能會影響電纜 的性能。即使在100 °C 條件下接觸幾個星期，SANLV 電纜 測試油也有良好的抵抗性。 聚氨酯電纜對酸堿溶液的抵抗性有限，只可短期耐稀酸和稀堿。    明顯不是越柔越好，當然電纜里面有金屬導體，還有絕緣及外被材料，也不可能做成像面紗一樣“柔”
     高柔性電纜通常是指用在拖鏈運動系統中，作為電力傳輸材料或信號傳遞載體的電纜，又名：拖鏈電纜，拖曳電纜，移動電纜，機器人電纜等。
英文名：FLEXible cable
Flexible cable的導線結構主要依據 DIN VDE 0295和IEC 228標準的絞合銅導線結構，護套多采用低黏性，柔性耐磨材料，以減緩電纜在連續往返移動中的磨損率。割草機用彈簧線|割草機電纜|割草機用螺旋電纜專業生產割草機用彈簧線。這種彈簧線用于園林電動工具上的割草機上， 顏色黑色亮光，彈性強！ 電線規格：VDE H05VV-F，2*0.75mm2*1.70M， 線徑：3.5*5.9MM，卷線外徑：16CM，兩端直線：10CM----60CM。雙端包銅腳。

      拖鏈電纜
     如果高柔性電纜如棉繩一般柔軟而沒有一定的韌性，那么電纜隨著拖鏈電纜的往復運動會在狹小的拖鏈槽里面“翩翩起舞”，這樣電纜勢必會和拖鏈槽或者和其他電纜闡述碰撞和摩擦，久而久之自然會導致電纜外被材料的磨損，進而導致里面芯線絕緣層的磨損，進而導致導體斷裂或短路。
      所以高柔性電纜并不是我們通常認為的月柔軟越好，高柔性電纜更多的是側重于耐彎曲，耐折，耐磨。相反，原裝進口的高質量高柔性拖鏈電纜是比較“硬朗”的，甚至有些比較粗的高柔性拖鏈電纜還可以兩頭綁上繩子當弓用。韌性十足。
 青島螺旋電纜|青島彈簧電纜RVUT2*0.5+6*0.2螺旋電纜-使用單位：青島軟控螺旋型彈簧線具體數據：(單位mm)L(彈簧長度)：300±10L1（留尾長度）80±10不含接插件L2（留尾長度）:1420±10不含接插件D1（彈簧內徑）:8D（彈簧外徑）:21±2.0工作長度:電線結構:絕緣材料：PP電纜芯數：6芯電纜外徑：6.5±0.2護套材料：聚氨酯黑色 參照圖紙（以實樣為準）聚氨酯螺旋電纜|PVC螺旋電纜T聚氨酯螺旋電纜是由一根或幾組絕緣導線絞合而成的直電線電纜，曲饒在金屬芯棒上完成螺旋狀態，再經由烘房進行30分鐘到120分鐘的熱加工定型后冷卻，冷卻的方式有空氣冷卻也有水冷卻。
    高柔性電纜根據型號大致可分為以下幾類：
柔性控制電纜

1，PVC外護套柔性控制拖鏈電纜，阻燃CC101 彎曲半徑：8X
2，PVC外護套柔性控制拖鏈電纜，阻燃CC111 彎曲半徑：10X
3，PVC外護套柔性控制拖鏈電纜，阻燃CC120 彎曲半徑：5X
4，PVC外護套柔性控制拖鏈電纜，阻燃CC121彎曲半徑：8X
5，PUR外護套柔性控制拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃CC127 彎曲半徑：8X
6，PUR外護套柔性控制拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃CC117 彎曲半徑：10X
7，鋼絲編織柔性控制拖鏈電纜，防紫外線，耐低溫，耐磨，CC158 彎曲半徑：10X
8，PETP外護套柔性控制拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃CC160 彎曲半徑：5X
9，PETP外護套柔性控制拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃CC133彎曲半徑：10X

柔性動力電纜

10，PVC外護套柔性動力拖鏈電纜，阻燃CC305 彎曲半徑：8X
11，PVC外護套柔性動力拖鏈電纜，阻燃CC336 彎曲半徑：10X
12，PETP外護套柔性動力拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃CC358 彎曲半徑：10X
13，PETP外護套柔性動力拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃CC371 彎曲半徑：8X

柔性數據/總線電纜

14，PVC外護套柔性數據拖鏈電纜。 C1 彎曲半徑：8X
15，PUR外護套柔性數據拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃C3 彎曲半徑：10X
16，PETP外護套柔性數據拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃C6彎曲半徑：10X
17，PETP外護套柔性數據拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃C8 彎曲半徑：12X

柔性伺服電纜

18，PUR外護套柔性伺服拖鏈電纜，耐油，耐酸堿，抗水解，抗紫外線，耐低溫，耐磨，阻燃C6 彎曲半徑：10X

作為高柔性電纜，因為一般都是放置在狹小的拖鏈里面隨著拖鏈是左右，或者前后，或者上下往復運動，這**要求高柔性電纜具有很強的抗彎折，抗拉扯的特性。

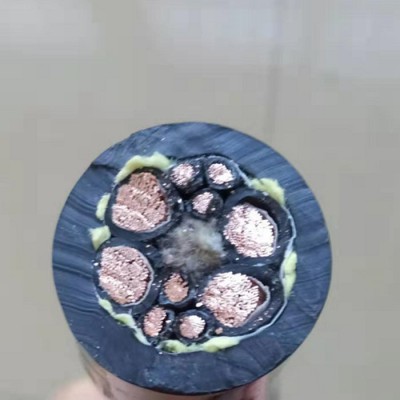

下面我們用一張**的圖來描述我們的高柔性電纜結構，下面這個是一個4芯的高柔性電纜截面圖：
高柔性電纜結構圖

從上圖可以看出，高柔性電纜一般由5部分組成：

部分是導體：拖鏈電纜應該選擇**柔韌性的導體，一般來說導體越細，電纜的柔韌性越好，但導體過細，會產生電纜纏繞現象。一系列長期的實驗提供了單根導線的直徑，長度和節向的組合，它有的抗拉能力。

第二部分是導體絕緣材料：高柔性拖鏈電纜結構內的絕緣材料不能彼此粘滯。而且絕緣層還需要支撐每股單股的導線。因此只有在高壓成型的PVC或者TPE材料才能用于拖鏈的數百萬米電纜中的應用過程中證實他的可靠性。

第三部分是填充：填充部分有幾個作用，個作用是起到美觀，使電纜保持圓整性；第二個作用是起到抗拉的作用；第三個作用是防止里面芯線的相互摩擦；第四個作用是有效的保護絞線結構，防止絞線游離到電纜的中心區域。

第四部分是隔離層，一般用無紡布作為隔離層，隔離里面芯線和外被材料。

第五部分是外被：或者說是外護套，其由不同的改良材料制成的外護套具有不同的功能，有抗UV功能的，有抗低溫功能的，有耐油的以及成本優化的。但所有的這些拖鏈電纜的外護套都有一個共同點，高耐磨性，并不會粘附任何東西。外護套必須是高柔性的但也要有支撐功能，當然應該是高壓成型的。

除了以上五大部分之外，因為拖鏈電纜不僅僅作為電力傳輸材料，還有做為信號傳輸作用，所以高柔性電纜還具備以下兩個結構
      內護套

　　甲胄式結構擠壓成型的內護套取代廉價的羊毛材料，填充物或附屬填充物。這一方法能保證絞線結構不會散亂。

　　

　　拖鏈電纜線內用優化的編織角度將層緊緊的編織在內護套外，松散的編織帶會降低EMC的保護能力并且層也很快因的斷裂而失效。緊密編織的層同時具有抗扭力的作用。

 T聚氨酯螺旋電纜具有耐油耐水解，耐弱酸弱堿，抗老化，防紫外線，防微生物腐蝕等多種優異的化學性能，及耐磨，抗撕裂，和彈性佳等多種優異的物理性能。T聚氨酯螺旋電纜的優點聚氨酯材料制成的護套螺旋電纜，適用范圍廣泛，性能。伺服電機電纜|電機連接線專業供應伺服電機電纜聚氨酯電機連接電纜0,6/1kVPVC電機連接電纜0,6/1kV機反饋電纜，全銅電機傳輸電纜，全銅聚氨酯電機連接電纜,PVC芯線聚氨酯電機連接電纜,PVC芯線,全銅聚氨酯電機連接電纜,TPE芯線聚氨酯電機連接電纜,TPE芯線,全銅TPE/聚氨酯混合電機連接電纜,全銅PE/PVC電機連接電纜,全銅PVC電機連接電纜PVC-電機連接電纜,全銅TPE/聚氨酯反饋電纜,全銅PE/PVC反饋電纜,全銅TPE/聚氨酯傳輸電纜,全銅PE/PVC傳輸電纜,全銅聚氨酯電機連接電纜叮PE芯線,全銅聚氨酯電機傳輸電纜,全銅TPE/聚氨酯合成的電機連接電纜,全銅TPE/聚氨酯反饋電纜,全銅TPE/聚氨酯傳輸電纜,全銅檢測設備螺旋電纜|美迅檢測設備螺旋電纜 美迅檢測設備螺旋電纜參數表螺旋電纜2*0.3平方毫米（銅絲） 螺旋型彈簧線具體數據：(單位mm)L(彈簧長度):667±20L1（留尾長度）:150L2（留尾長度）:150D1（彈簧內徑）:D（彈簧外徑）:18±2工作長度:2000電線結構:股絕緣材料：pvc電纜芯數：2芯電纜外徑：5±0.2護套材料：聚氨酯參照圖紙（以實樣為準）
