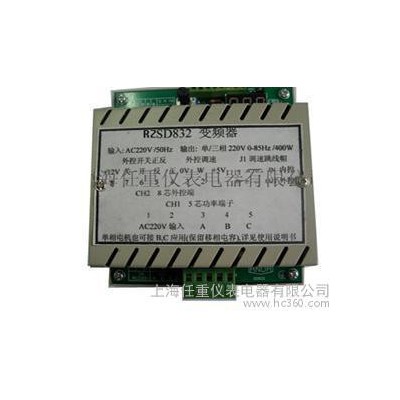

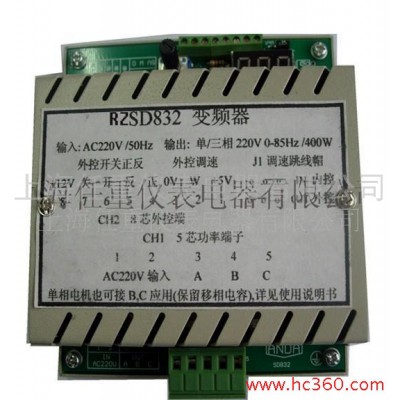

SD08-400D/S單相變頻器使用說明

     上海任重儀表電器公司生產的RZSD系列變頻單相電機調速控制器適用于TDY低速同步電機及其他高速單相電容運轉或電容啟動電機，對上述電機實現**高精度的無極調速與控制。

  一．TDY電機特點：運用諧波減速原理，直接獲得低速同步大力矩輸出，輸出慣量小，可實現瞬停及任何慣性的正反轉。在某些場合可替代直流／交流／調壓／電磁／步進電機／伺服電機調速。

二．SD08-400D/S系列變頻調速電源：該控制器和各型TDY低速永磁同步電機配合可用于需要調速大力矩，頻繁起動，正反轉控制，瞬停等場合的使用，該產品也可用于其它二相四線制(額定電壓220V／50Hz功率小于100W-400W)電機及三相(額定電壓220V／50Hz功率小于100W)電機。

三．變頻器主要參數：

 輸    入:  220V 50Hz

 輸    出 : 單相220V 0-85HZHz  或:3相   三線或單相四線

 保    護:  對地保護 輸出短路保護 120X80X45 0-90Hz

 主要功能:  面板操作; 頻率顯示,電位器調速、正反功能選擇, 開關功能選擇, 可帶傳感器,

            MCU控制，振動小力矩大

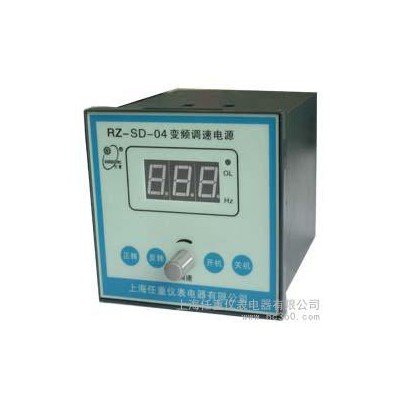

 外形尺寸:  RZSD-03 96X96X130或125X120X90 帶顯示、開關、正反，

注：a．變頻輸出功率Pmax=100W. 僅RZSD04另有更大功率規格。

  b．單相變頻器只能匹配單相四線制220V電機(不再需要RC移相元件)；三相變頻器只能匹配三相三線制220V電機．單相三相二者不能代用。

  c．RZSD02可供裸板或塑殼安裝，調速電位器內置或外置(須用戶聲明)。SD03，04有96X96xl30塑殼面板安裝；125Xl20X90鐵殼機箱安裝(控制端引出須聲明)。

  d．若轉向不符可對調相應電機線，嚴禁在變頻器輸出端接RC、開關或換向開關。

四．使用注意事項：

  根據速度力矩要求選擇合適的電機機座號及額定轉速，也可利用電機-對象之間實現一級增減速，如需速度更低-力矩更大，可配減速齒輪箔(同軸型，僅增加電機長度)。若在某些頻率范圍電機振動較大，系無法克服的電磁共振，應避開該范圍或采用SD-04系列變頻器。

  a．同等機座號下三相電機比單相電機力矩大且運行更平穩，建議優先采用三相電機。

  b．RZSD03,04機內面根后部設有狀態選擇開關：允許反轉-出廠設聶ON(否則反轉無效)； 允許關機-出廠設置ON(否則關機無效)：自動開機-來電自動運行，出廠設置ON； 手動開機-來電不自動運行．出廠設置0FF。自動開機和手動開機，互為相反，如ON，OFF或OFF，ON，不允許ON，ON或OFF，OFF。

  c．RZSD-03,04變頻器的開／關，正／反狀態采用了觸發器控制,面板上均采用了輕觸開關，下降沿(低電平)有效，和接近開關等傳感器配合十分方便(本機能提供12V／50mA作為傳感器電源)。如果用戶需要在外部用開關控制，則需要對電路作部分更改，為了保證變頻器正常 工作，本公司可根據用戶的要求將相應的控制直接做至端子板上，不提倡用戶自行更改。

  d．本變頻器設有正程正常調速，逆程高速(≈85Hz不可調)功能(用戶指定開通)。

  e．本機設有輸出過載保護，一旦保護，需排除故障重新上電才能正常工作。

  f．本機也可帶多臺TDY電機同步運行(只要總功率不超過100W)。

  g．本機常規設置了軟起動，除非用戶特別指定要求改成瞬時動作。

  h．本公司有大量成功應用范例供參考，如用戶有特殊的需求請垂詢本公司。

  i．對于電器工程師提供CH1端口及面板K1-K4外接示意圖共參考。
