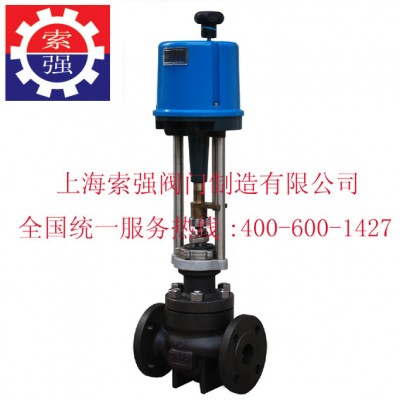

標準	國標
材質	不銹鋼
工作溫度	常溫
公稱通徑	DN15-DN300
連接形式	法蘭
流動方向	雙向
密封形式	硬密封型
驅動方式	氣動
適用介質	弱酸堿介質
形態	柱塞式
零部件及配件	定位器
壓力環境	常壓
類型(通道位置)	直角式
品牌	索強
型號	ZJHM

材質

不銹鋼

連接形式

法蘭

一、產品［ZJHM氣動薄膜套筒調節閥］概述：         索強牌ZJHM氣動薄膜套筒調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性**、拆裝方便等優點。廣泛應用于**控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。    本系列產品的標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫由-200℃~560℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。 二、產品特點： 1、頂導向單座調節閥，結構緊湊，部件少、易維修。2、金屬閥芯適用多種工作場合，達IV級泄漏標準，ZJHM型軟密封結構閥芯達VI級泄漏標準。3、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。4、可調范圍大，固有可調比為50。5、執行機構采用多彈簧結構，高度減少30%、重量減輕30%。6、ZJHWM型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。7、ZJHBM型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。 三、零件材料： 主要零件材料：閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊軟密封閥芯：增強聚四氟乙烯填料：聚四氟乙烯，柔性石墨波紋管：1Cr18Ni9Ti墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片膜蓋：A3波紋膜片：丁晴橡膠夾增強滌綸織物彈簧：60SIMN閥桿、推桿：2Cr13、1Cr18Ni9Ti襯套：2Cr13 四、技術參數： 公稱通徑DN（mm） 20 25 32 40 50 65 80 100 125 150 200 (10) (12) (15) (20) 額定流量系數 KV 直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 額定行程L（mm） 16 25 40 60 膜片有效面積Ae（cm2） 280 400 600 1000 信號范圍Pr(KPa) 20~100、40~200 氣源壓力Ps(MPa) 0.14~0.4 固有流量特性 直線、等百分比 固有可調比 50 允許泄漏量 硬閥座：IV級（10-4閥額定容量）    軟閥座：VI級 公稱壓力PN（MPa） 1.0、1.6、4.0、6.4 工作溫度t（℃） 常溫型 -20~200、-40~240、-60~250 散熱型 -40~450、-60~450 高溫型 450~560 低溫型 -60~-100、-100~-200、-200~-250
